描述
产品详情

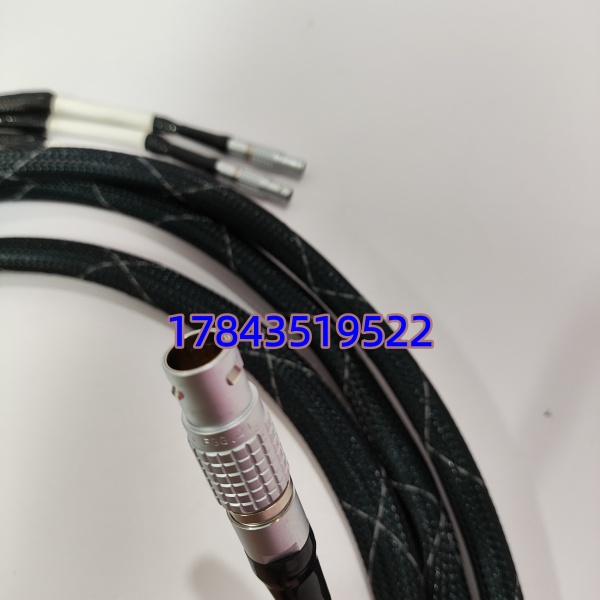

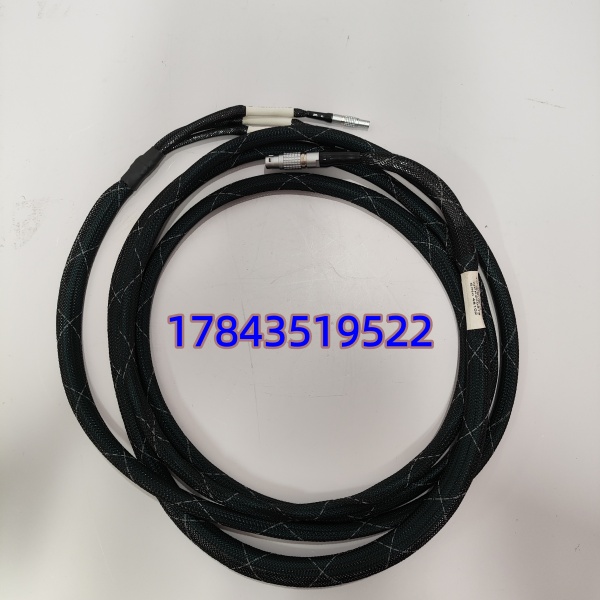

· 型号：TC-302-02-4M0
· 品牌：Rockwell Automation / Allen-Bradley
· 系列：TC Series Pre-assembled Industrial Communication Cable — EtherNet/IP Physical Layer Link
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | TC-302-02-4M0（TC-302 系列，线长代码 4M0 = 4.0 meter） |
| 制造商 | Rockwell Automation（Allen-Bradley），Made in USA or Mexico |
| 电缆类型 | 屏蔽双绞工业以太网跳线（Cat 5e performance，100 Ω ±15%） |
| 接头 A | M12 × 1 D-coded 4-pin 公头（A/B 线对 Tx/Rx），螺纹锁螺母，镍镀黄铜 |
| 接头 B | RJ45 8P8C 带 latch guard（或 M12 D-coded 公-公——依具体 TC-302 子定义，多数 302= M12→RJ45） |
| 线长 | 4.0 m（±30 mm） |
| 导体 | 26 AWG / 7×0.16 mm 多股镀锡铜（stranded，适合拖链） |
| 屏蔽 | 整体铝箔 + 镀锡铜排流线（85%+ 覆盖率），360° 屏蔽接 M12 金属壳 |
| 外护套 | PUR（聚氨酯）橙/黑（依年份），耐油、耐水解、耐弯 ≥ 500 万次 @ Ø150mm 拖链（典型） |
| 传输性能 | 100BASE-TX / 1000BASE-T（依 Cat5e 认证），支持 EtherNet/IP、Modbus TCP |
| 工作温度 | -25℃ ～ +80℃（静态 / 轻度弯曲），动态弯曲 -25℃～+70℃ |
| 插合防护 | IP67（M12 侧锁紧扣合状态），RJ45 侧 IP20（机柜内） |
| 额定电压 | 30 V RMS max（数据电路 only，非 power cable） |
| 认证 | UL AWM 2464 / CSA / CE / RoHS / REACH |
| 兼容设备 | AB Point I/O E/IP adapter (1734-AENT), CompactLogix 内置 ENET port, 1756-EN2T + 外置 M12 现场箱 等 |
| 生命周期 | Active（Rockwell TC 系列持续供货），原厂交期通常 2–6 周 |
| 包装 | 独立防静电袋 + 标签含 PN/SN |
产品介绍
汽车焊装线 Point I/O 柜外挂在滑台上，普通商用跳线三个月必断——换成 Rockwell TC 系列高柔性 PUR 预制缆（如 TC-302-02-4M0）基本没再出过问题。这根线是 AB 专门为 EtherNet/IP 现场级连接做的工厂端接线缆：M12 D-coded 公头旋入 Point I/O 以太网适配器的 M12 口（防松脱、IP67），另一端 RJ45 插机柜交换机或 HMI，全程屏蔽双绞保证 100Mbps 无丢包。4 米长度适合相邻机柜或短距现场箱到就近交换机的走线，比现场自制 RJ45 头可靠太多（现场实测发现多数自制头串扰不达标，尤其高频环境）。
采购提醒两点：严格确认您要的是 M12-D → RJ45（多数 TC-302 为此）还是 M12→M12（后者通常是 TC-303 系列代码不同），可看旧线两端接头形状——M12 是螺纹圆头四针 D-coded， 是常见 8P8C 方头；另外 Rockwell 部分目录里 “-02-” 代表接头组合形式而非长度，长度由末三位定（2M0=2m / 4M0=4m / 5M0=5m），下单核对完整号避免收到 2 米版。
替换与升级建议
✅ 直接替换
- TC-302-02-4M0 ← TC-302-02-4M0 不同批次（全兼容，同接头定义、同长、同屏蔽结构，直接换）
- TC-302-02-2M0（2米版）→ 升 4M0：物理接头同，仅长度不同，若走线路径允许更长可替，注意余线绑扎不压迫 M12 头
⚠️ 需确认接头形式
- 第三方 M12-D to 高柔性 Cat5e 线（如 Lapp / Igus / Turck）：物理可替用于 EtherNet/IP 链路，须确认 M12 D-coded 公头（非 A/B-coded）、针脚 T568B 标准、屏蔽 360° 接壳体——多数品牌合格品可替，建议先试用一根验证无丢包再批量换
- TC-303-xx-4M0（M12-M12 双头）：不能替 TC-302（ 端不同），除非您交换机侧也是 M12 口
❌ 不可替
- 普通商用 UTP Cat5e 跳线（无高柔性 PUR、无 M12 头、无 360° 屏蔽）——拖链/现场环境易断且 EMI 抗扰差
- DeviceNet 扁平电缆 / RS-485 线——物理与协议完全不同
原厂正常供货，急单渠道通常有现货。整体建议：关键 EtherNet/IP 现场链路统一用 Rockwell TC 或同级工业级 M12 预制线，禁用法兰盘自制 。
常见问题解答 (FAQ)
这线两头分别是什么头？能直接连 1734-AENT Point I/O 吗？
一端 M12 D-coded 4-pin 公头旋入 1734-AENT 的 M12 以太网口（IP67 锁紧扣），另一端 8P8C 插机柜以太网交换机——完全匹配 AB Point I/O E/IP 适配器、CompactLogix ENET 口外引 M12 现场箱。不确定拍旧线两端照片发客服核对。
支持 EtherNet/IP 和 POE 吗？
支持 EtherNet/IP 100Mbps 全双工（Cat5e 性能），不支持 PoE 供电（仅数据电路，30V max 额定），AB 现场模块通常由独立 24V 供电不从此线取电。
跟 2 米版除了长度有区别吗？会影响通信吗？
无电气区别，4 米仍在 100BASE-TX 标准限 100 米内，不影响。注意走线避开动力线防感应干扰，M12 头务必锁紧至手感”咔”一下。
是 Rockwell 原装吗？有质保吗？
渠道有原厂全新盒装及原厂散装两种，均附 Rockwell 标签可追溯。店铺质保 12 个月（非人为损伤如扯断/压伤包换，正常磨损不在保）。
