描述
产品详情
· 型号：034STM4-00-200-RS
· 品牌：WINGREEN（威格林）
· 系列：PUIM V2.0 — STM4 嵌入式可编程单元接口模块（Programmable Unit Interface Module）
规格参数
- 制造商：WINGREEN（威格林工业自动化）
- 物料号：034STM4-00-200-RS
- 板卡版本标识：STM4 / PUIM V2.0（部分丝印带 REV A02/A03）
- 产品定位：小型嵌入式控制/通信协处理模块，常作 WINGREEN 专用设备（配料/包装/衡器）主控或 DSPB 系列配套 CPU
- 核心处理器：ARM Cortex-M4（32-bit MCU，典型主频 72~168MHz 依具体批次）
- 程序存储器：512 KB Flash（用户逻辑/配方存储）
- 数据存储器：128 KB SRAM + 板载 EEPROM/FRAM（参数掉电保持）
- 电源输入：DC 24 V ±10%（经背板或端子取电，典型功耗 3~5 W）；内部 5V/3.3V 由板载 LDO 产生
- 逻辑电源输出：部分版本提供 5V DC ≤500mA 对外供传感器/小负载（需核对母板定义）
- 数字量输入（DI）：经母板或扩展板引出，通常 8~16 路 24V DC NPN/PNP 兼容（光耦隔离）
- 数字量输出（DO）：经母板或扩展板引出，通常 4~8 路 继电器/晶体管（继电器版 250V AC / 30V DC，晶体管版 0.5A）
- 模拟量（选配）：部分母板带 2~4 路 AI（0~10V/4–20mA，12-bit ADC）及 1~2 路 AO，依配置
- 通信接口：1~2×隔离 RS-485（支持 Modbus RTU/ASCII Slave，可选 Master），部分版带 RS-232 调试口
- 编程方式：WINGREEN 专用 PUIM 配置软件（梯形图/功能块风格）或 Modbus 寄存器映射配置，非 IEC 61131-3标准
- 状态指示：RUN（绿）、ERR（红）、COM（黄）LED
- 安装方式：螺钉固定于母板/机箱支架，或独立金属壳 DIN 导轨安装（依封装形态，以实物为准）
- 工作温度：-20℃ ~ +70℃（工业级，Coating 版适用更苛刻环境）
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 95% 非凝露
- EMC：符合 IEC 61000-6-2/6-4
- 防护：板面 Conformal Coating（三防漆），装柜内 IP20；带金属壳版 IP65/IP67 依批次
- 尺寸（参考 PCB 裸板）：约 120×90 mm；带壳约 120×80×40 mm
- 重量：裸板 ≈0.15kg，带壳 ≈0.35~0.5kg
- 认证：CE、RoHS（需核对标签）
产品介绍

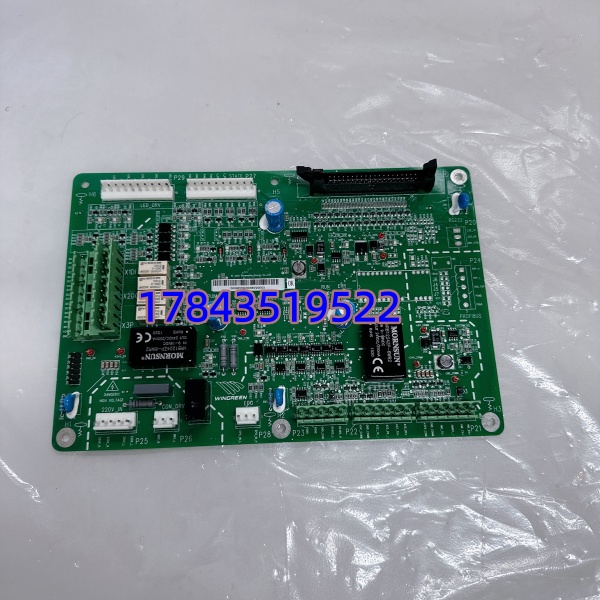

034STM4-00-200-RS 是 WINGREEN PUIM V2.0 平台的 STM4 核心控制模块，在柜内通常插在接口母板上或装于独立金属壳内。它跑用户编写的逻辑/配方（如配料累计、包装节拍、PID 小回路），通过 RS-485 把过程值或状态上报给上位 DCS/PLC（做 Modbus 从站），也可做主站去轮询下联的 DSPB 信号调理板（如前次查的 03ZSTI7-00-402-RS）读称重/振动值。简单说：它是这套 OEM 系统的”小脑”，DSPB 是”感官”。

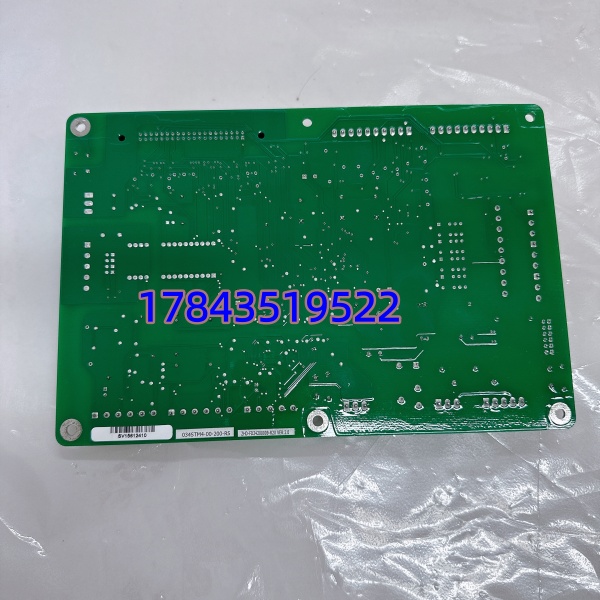

坦白讲，这是小众国产品牌专用模块，原厂软件工具链不如主流 PLC 普及。换板最关键是核对旧板丝印 “STM4” “PUIM V2.0” 及物料号完全一致——早期 V1.x 版固件不兼容。参数/配方存板载 EEPROM，换新板通常从软件下装或从备份文件恢复，建议换之前导出原配置留底。
应用场景与行业案例
痛点切入
我遇过一条食品配料线，WINGREEN 柜内 STM4 模块运行第 7 年突然上电 RUN 灯不亮，量 24V 输入正常。拆下查发现板边 5V 稳压芯片过热炸裂——估计是夏季柜内长期 >45℃ 加速老化。换块二手良品后用 PUIM 软件从备份重刷配置（约 3 分钟），配料逻辑立刻恢复。这种小众模块挂了的表现就是”柜子完全没反应、触摸屏通信超时”，容易先怀疑触摸屏或上位机。
典型场景
- 食品/医药 — 微量配料/包装机主控：跑配方累积、定量给料逻辑，RS-485 送主 PLC 累计值。
- 建材/化工 — 皮带秤/螺旋秤控制柜核心：STM4 + DSPB（03ZSTI7）组合，数字滤波+逻辑判断。
- 水处理 — 加药装置独立控制单元：按流量比例 PID 控制计量泵，脱离主 DCS 可独立运行。
- 专用装备 — 非标产线嵌入式控制：替代小型 PLC，成本更低且带专用称重算法库。
- 改造延寿 — 老 WINGREEN 系统备件替换：保持原柜布线不变，只换核心模块。
真实案例
华东某调味品厂三条自动配料线，WINGREEN 系统（034STM4-00-200-RS 做主控 + 03ZSTI7 DSPB 做称重调理）。梅雨季某天 1# 线触摸屏报”Communication Timeout”，重启无效。维护人员先查网线——通。我让他们量 模块 24V 输入电流：几乎为零，RUN LED 灭。拆出板卡背面靠近电源入口有一粒贴片电阻烧黑（输入端防反接检测电阻过流熔断）。渠道找到同号 034STM4-00-200-RS 测试良品换上，用笔记本连 RS-232 口通过 PUIM Config Tool 从备份 .wpg 文件重刷参数——全程 8 分钟，配料恢复。计量主管说：”以前只备 DSPB 板，以后 主控也得囤一块。”
