描述
产品详情

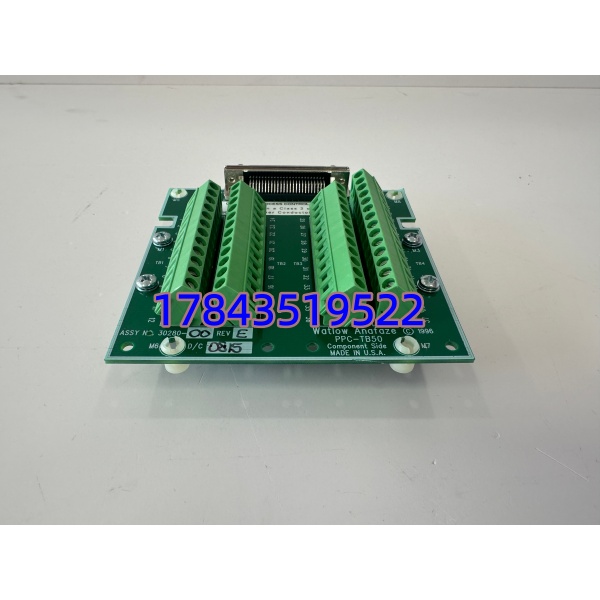

· 型号：PPC-TB50（组件号 30280-00，兼容CLS208 / CLS200系列）
· 品牌：Watlow Anafaze（Watlow Company — Process Control & Thermal Products）
· 系列：CLS200 / CLS208 Multi-loop Temperature Controller — Analog I/O Expansion Terminal Board
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | PPC-TB50（Watlow Anafaze P/N 30280-00，关联系统CLS208 208-1200000主机） |
| 产品类型 | CLS200/CLS208 Series Analog I/O Expansion / Terminal Board (Open-frame PCB Assy) |
| 兼容主机 | Watlow Anafaze CLS208、CLS206、CLS204（CLS200系列带50-pin expansion port） |
| 模拟输入(AI)扩展 | 典型 16路，支持 Type J/K/T/E/R/S/B TC、RTD(Pt100/Ni等2-3线)、0–10V、0/4–20mA（依CLS208组态） |
| 模拟输出(AO)扩展 | 典型 16路，0–10V 或 4–20mA（依固件及跳线/组态选项） |
| 主机接口 | 50-pin SCSI (Micro ribbon D-sub / Centronics style) 连接至 rear-panel Exp. Port |
| 现场接线 | 可拆式螺钉端子排（依版本带标记条），线径典型 24–12 AWG |
| 供电方式 | 由主机经SCSI线缆供给 +5V/+24V（不需独立电源，部分版本支持外部激励供电检查跳帽） |
| 板上配置 | 部分版本含增益/范围跳线或DIP开关（查阅具体Rev.），冷端补偿由主机处理 |
| 断线检测 | 支持TC开路( burnout )检测（由算法实现，PPC-TB50提供信号通路） |

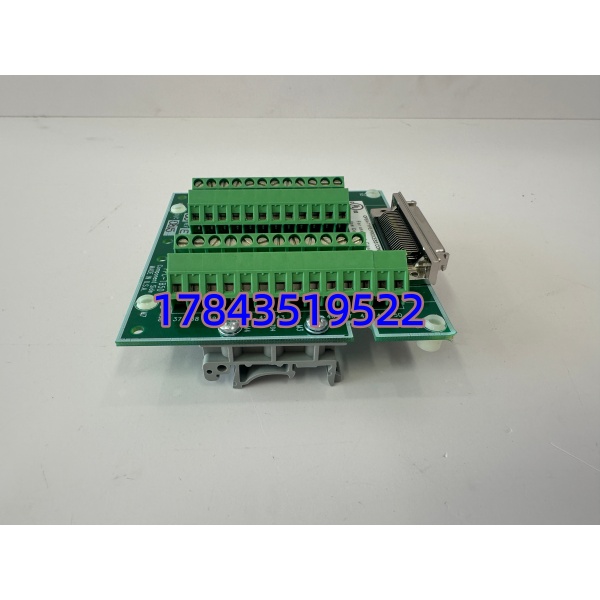

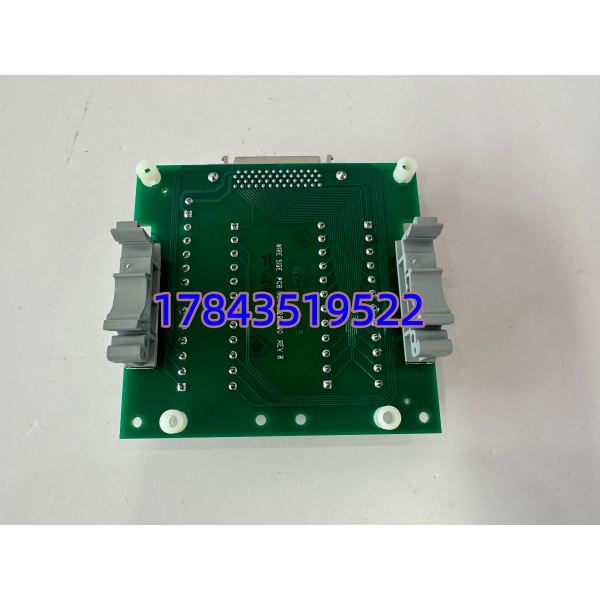

| 安装方式 | 导轨安装(DIN 35mm) 或面板螺钉固定（多数为裸板加端子座组件） |
| 工作温度 | 0～+55℃（典型工业控制柜环境），存储 -20～+85℃ |
| 相对湿度 | 5%～90% 非凝露 |
| 尺寸(约) | PCB 150×100 mm；含端子及安装支架 170×120×35 mm |
| 重量(约) | 0.2～0.35 kg |
| 认证 | CE（EMC Directive），部分批次 UL Recognized Component |
| 替代说明 | 早期Anafaze原厂版与Watlow收购后版功能兼容，30280-00为通用组件号 |
产品介绍
热处理线、挤出机多区温控柜里本体I/O有限，PPC-TB50就是给它”加手”的那块——十六路温变信号经它进主机做PID，十六路模拟输出再去控SSR或调功板。现场实测发现这板故障率低（无主动MCU，纯信号调理+端子），出问题多是端子氧化致TC量值漂移或SCSI插头针脚弯曲接触不良——某个真空镀膜线我碰过因柜内酸雾侵蚀端子铜片令区5～8 TC示值跳变，清洁重紧恢复。真正的电子件损坏（运放/光隔）极少但十年以上老装置偶有。
从备件策略看它属C类（单价不高，故障不停机只丢部分温区监视/控制），但若整台挂两块扩展32路AI且全是关键温区（如硫化罐多点对称控温）可酌情升B类。建议按温控柜总数5～10%备或最低全厂保1块测良品，并同步确认SCSI扩展线缆（1.5m/3m 50-pin Micro-D ribbon）有备份——线比板更容易折坏。
应用场景与库存策略
用在Anafaze 做多区温控扩展——塑料挤出（机筒多段、模头）、橡胶硫化罐、半导体烘箱、玻璃退火炉等场合常见。
- ：非它不可(架构) →
- ：不需专设备件，确认渠道可调。
- 非Watlow Anafaze系统（Eurotherm / Honeywell UDC / 欧姆龙E5□K等）：不适用，勿采购。
- 配套提示：主机本身也是单点故障（电源/CPU板），建议按关键温控柜备主机冷备或签VMI；端子扭矩建议大修期复核（TC回路尤甚）。
真实案例：华南某医用导管挤出线8段机筒+4段模头共12路TC全部经一块挂，运行第9年梅雨季端子排内测微量凝露致区3～5 TC开路报警（报Sensor Break）。初判TC补偿导线破损，查线无果最终拆量端子发现两针铜绿——酒精清洁+重新紧固恢复。原厂已不主推系列（转F4T/Ki），二手渠道淘到一块测试良品做冷备。事后把列入C类安全库存并加柜内除湿盒——扩展端子板虽”死不了”，但多区温控全挂它时影响工艺曲线追溯。
