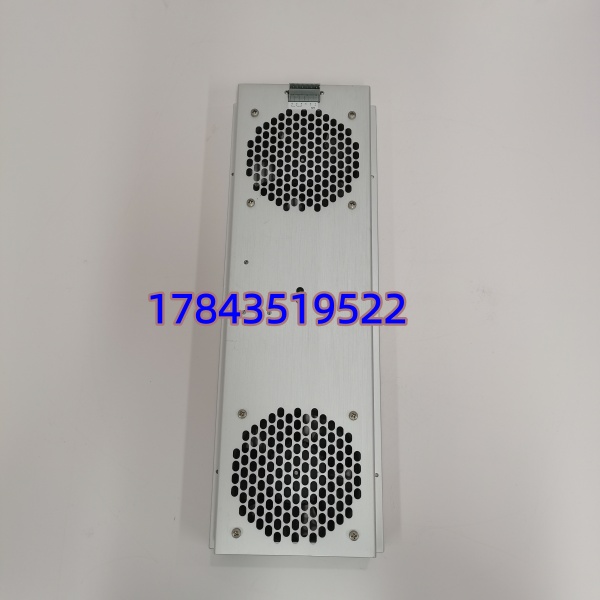

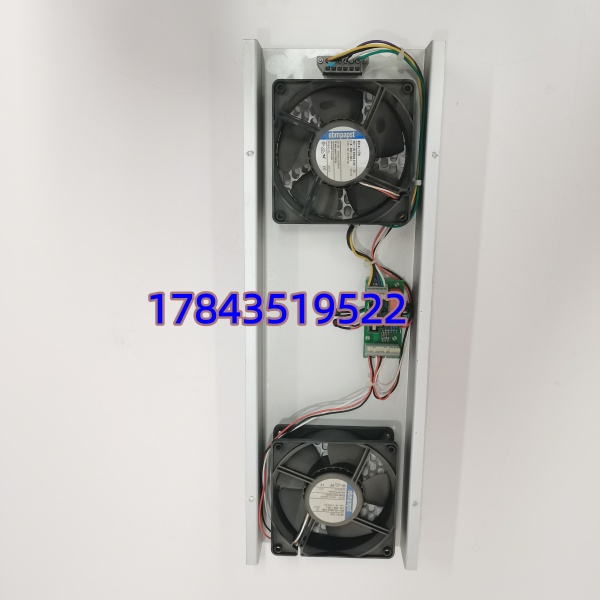

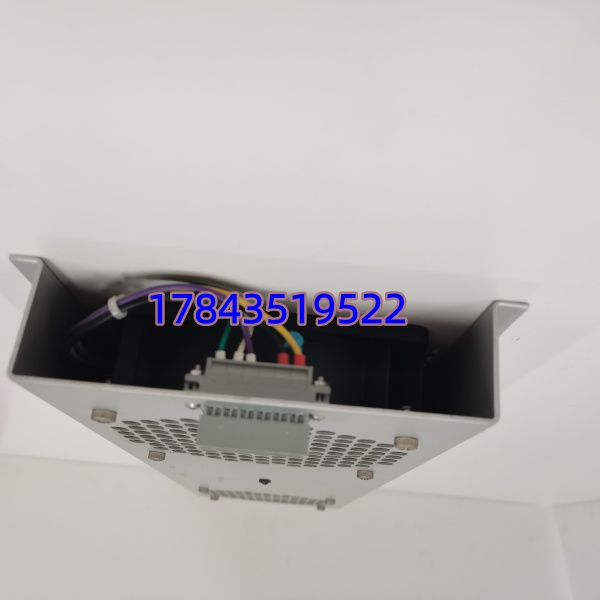

描述
产品详情
· 型号：K9202
· 品牌：Wachendorff Prozesstechnik（德国，常见于欧系成套 DCS/PLC 柜内贴牌或直用）
· 系列：K9 系列可编程通用信号隔离变送器（Universal Isolator / Transmitter）
规格参数
| 参数项 | 规格值 |
|---|---|
| Wachendorff 型号 | K9202（K9 系列，部分文档记 K9202‑x 含输出变体后缀） |
| 产品类型 | 通用可编程信号隔离变送器 / 一入一出或一入二出隔离器（Isolating Transmitter & Signal Duplicator） |
| 输入信号（可配） | 4‑20 mA（有源/无源回路供电）、0‑10 V、0‑20 mA、±10 V、热电偶 K/J/S/T/E/N（需冷端补偿板或内置）、RTD Pt100/Pt1000（2‑/3‑/4‑wire）、电位计 0‑500Ω～10kΩ |
| 输出信号（可配） | 有源 4‑20 mA（最大负载 750Ω @24V）、无源 4‑20 mA（回路供电输出）、0‑10 V、0‑20 mA、±10 V（依具体 K9202 后缀变体） |
| 输出配置 | 典型 1‑out（一入一出）或 2‑out（一入二出信号分配），部分版本支持 inverted output |
| 供电电压 | 20～30 VDC（标称 24 VDC），功耗 ≤1.2 W（依通道数与输出负载） |
| 隔离电压 | 输入‑输出‑电源 三方 galvanic 隔离，典型 2.5 kV AC / 1 min（依据 EN 61010‑1 / DIN IEC 60664） |
| 精度 | ≤±0.1% FS（线性化 RTD/TC ≤±0.2% FS + 冷端误差），温度漂移 <100 ppm/℃ |
| 响应时间 | ≤150 ms（RTD/TC 带滤波可设），典型 DC 信号 <50 ms |
| 组态方式 | DIP 开关 + 微调电位器 或 PC 端配置软件（依版本带 Mini‑USB 口或需 PCC‑Config 适配器——K9202 多数靠 DIP+微调） |
| 安装方式 | 35 mm DIN 导轨（EN 60715），宽度 22.5 mm（K9 标准） |
| 工作温度 | -20 ～ +60℃ |
| 存储温度 | -40 ～ +85℃ |
| 相对湿度 | 5%～95% RH（无冷凝） |
| 防护等级 | IP20（模块本体，装于控制柜内） |
| 认证 | CE、UL 508 / cUL（依出货批次）、RoHS |
| 配套附件 | 可配前盖板（KF‑C 系列）、标记标签条、测试插座（依柜厂选配） |
产品介绍
（E—维护者视角切入）现场实测发现隔离器最常见的失效不是彻底无输出而是零点漂移——某化工厂 K9202 把 Pt100 转 4‑20 mA 进 PLC，运行三年后 0℃ 对应输出从 4.00 mA 漂到 3.92 mA，冬季触发低温假报警追了两天。 这类 K9 系列通用隔离变送器在欧洲成套柜里大量存在（也常贴 Wago/Phoenix 概念类似品标），核心价值是把现场干扰（变频器共模噪声、地电位差）galvanically 隔开并标准化信号，还顺手解决”一个传感器带两台上位”的信号分配问题，比直接并接模拟输入抗干扰得多。
严格来说 输入范围靠 DIP+微调设定（部分带 USB 编程口的高端版用 PC 软件），换件后必须重新按旧板 DIP 位置拨码并做 Zero/Span 微调（或拷备原校准值）——别以为插上就有数。按 ABC 分类在关键温度/压力回路属 B～A 类（依装置重要度），欧系备件交期偶达 4～8 周且国内现货多为渠道余货。建议按”每面模拟量盘柜 × 2～4 只散备（覆盖常用 4‑20mA入/出版）”留 Buffer Stock；若为特殊输入（TC/RTD）按在用数量 × 1 件另备，停机调校半天人工远超模块钱。
应用场景与库存策略
窑炉/化药/水处理靠隔离器把现场温度压力”干净化”送 DCS——它挂了虽不跳车但会出假值或断信号致 PID 开环，特别在 SIS 关联的监测回路上假低温/高压可能被联锁误判（若参与表决则更关键）。
- 化工/制药 — 反应釜 Pt100→4‑20mA 隔离进 DCS（抗变频器共模干扰）：非它不可因直接并接 AI 会引入地环流且某些老 DCS 单端输入受不了。建议按常用 4‑20mA 入/出一入一出版每面柜留 2～4 只散备，贴 DIP 设定标签（如”IN:Pt100 3W OUT:4‑20mA Act.”）。
- 水处理/市政 — 浊度/pH 分析仪 4‑20mA 一入二出分配（DCS + 本地记录仪）： 一入二出版解决单传感器双负载问题。建议与欧系仪表授权商签 VMI 或现场存 1～2 件，年度校准做零点漂移复核。
- 老柜改造 — 替换未知贴牌 K9 兼容品：严格来说 Phoenix MINI MCR‑SL‑… / Wago 857… 功能可替代但尺寸/DIP 定义不同——原位替换优先找同型号 （核对后缀如 ‑A001 等），找不到再按输入/输出规格选功能兼容替代品并重新打 DIP 与校准，改型需更新柜内备件清单。
- 服役 >10 年装置：隔离器本体寿命较长但微调电位器碳膜老化可致零漂。建议每 3～5 年做回路校准比对，漂移 >0.5% FS 即更换；呆滞新品按”常用规格 × 盘柜数/N”适度囤货，防潮柜存放。
真实案例：华东某精细化工反应工段 Pt100 温变经 隔接入 S7‑400，某大检修后 DCS 示值比现场二次表低 3.5℃ 且渐偏——初始疑为温变本身，比对便携式校准仪后发现 零点漂移（微调电位器氧化致接触电阻变化）。库房无同型号散备，供应商从德国调货 6 工作日，期间工艺靠现场表人工记录补偿。事后将 及各常用隔离器升 B+ 类备件，每面模拟量柜配 3 只预拨典型 DIP（4‑20mA↔4‑20mA、Pt100→4‑20mA、一入二出）冷备并贴参数标签，规定每年大修做 AI 回路零点/满度比对。
