产品详情

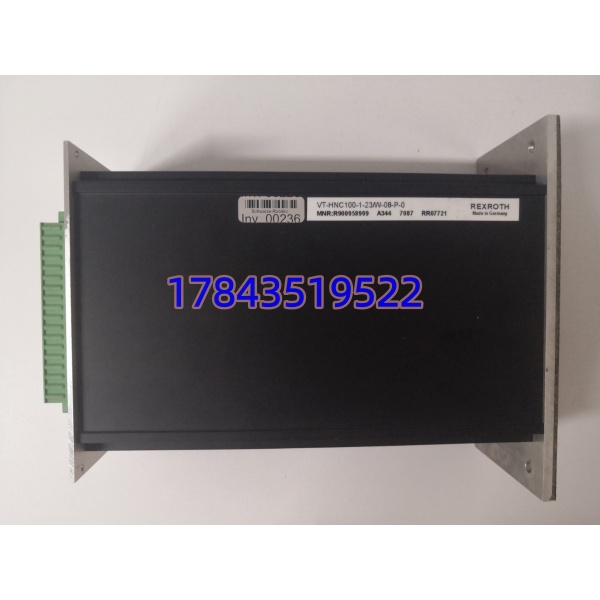

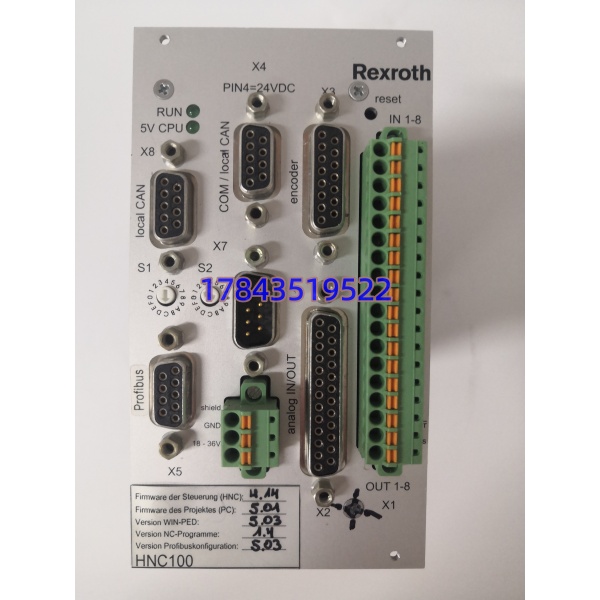

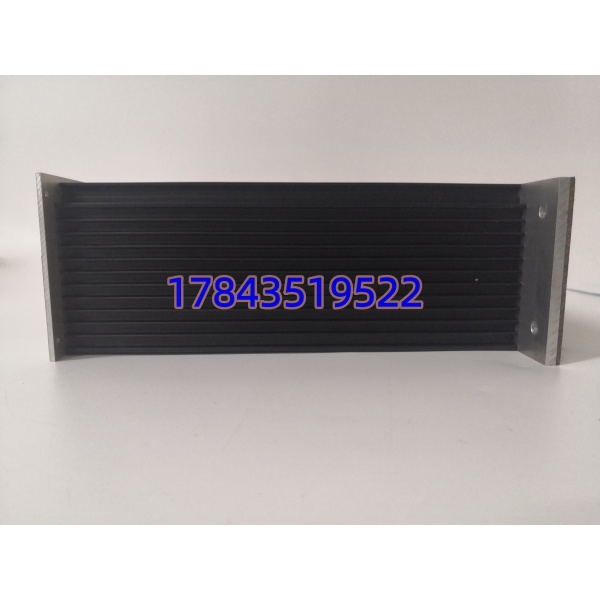

· 型号：VT-HNC100-1-23W-08-P-0（订货号 R900958999）
· 品牌：Bosch Rexroth（博世力士乐）
· 系列：VT-HNC100 数字液压轴控制器系列（用于电液伺服/比例系统）
规格参数
- 产品类别：数字轴控制器 / 电液伺服放大器（闭环）
- 型号/订货号：VT-HNC100-1-23W-08-P-0 / R900958999
- 架构：单轴独立闭环（位置/速度/力-压力可切换），可多轴通过现场总线同步
- 控制对象：比例方向阀、伺服阀（带LVDT/位移传感器或压力传感器反馈）
- 供电：24V DC（18–30V DC范围），典型功耗约15W
- 模拟输入：±10V指令输入（外部给定），差动传感器输入（LVDT/RVDT/±10V反馈）
- 阀驱动输出：电流输出给比例阀线圈，典型±1.5A峰值，分辨率0.1mA
- 数字I/O：8路DI 24V DC，8路DO 24V DC/0.5A（PNP），可配置联锁/使能/报警
- 现场总线：PROFIBUS-DP（DP-V1），-23W后缀指特定总线/固件配置，需核对/以原厂手册为准
- 控制环：电流环刷新62.5μs，位置/力环可设，阶跃响应≤1ms
- 功能：PID自整定，死区补偿，斜坡/增益调度，自适应抑振，在线参数修改
- 安装：35mm DIN导轨，柜内IP20
- 工作温度：0°C至+50°C（柜内），存储–20至+70°C，湿度≤95%非冷凝
- 配置软件：Rexroth IndraWorks / HNC-Setup PC工具（串口或总线下载）
产品介绍
VT-HNC100-1-23W-08-P-0是力士乐VT-HNC100里带PROFIBUS-DP的单轴数字闭环控制器，专干电液伺服/比例阀的高精度位置、力或压力控制。它不是普通阀放大器，是带微处理器的轴控制器：外环收±10V指令或DP报文，内环跑电流环62.5μs驱动阀线圈，LVDT位移传感器或压力变送器闭环反馈，PID自整定把死区、滞环、油温变化全吃掉。相比老模拟VT-VSPA放大器，这货能用IndraWorks软件调参数、存EEPROM，换件不用重新拧电位ometer，注塑机、压机、折弯机全靠它管油缸定位。
坦白讲，在现场这东西最大的价值是“重复精度”——液压系统油温变、负载变，模拟放大器要人爬进柜子拧零偏，HNC100在线改PID就行。有一点要注意：-23W-08-P-0里23W=PROFIBUS-DP版本，08=PNP 8DI/8DO配置，P=特定固件；买错总线版本（比如要DP却买了CANopen）插上PLC认不出，白忙一场。
应用场景与行业案例
痛点切入：我在现场遇到过老注塑机模拟阀放大器，夏天油温升到55℃后零漂，锁模位置慢爬2mm，制品飞边多到全检，调零偏得停机器开柜门拧电位ometer，一班停半小时。还有液压机折弯机，模拟放大器死区没补偿，薄板折角来回抖±0.5°，废了十几张不锈钢。电液伺服里模拟=难维护+温漂=废品。
典型场景：
- 注塑机锁模/射胶：管合模位置+保压压力双闭环，LVDT贴油缸杆，PROFIBUS进S7-400做多段速压切换，非它不可因为制品重复精度±0.1mm靠闭环，模拟放大器做不到。
- 液压机/热冲压：单轴位置+力控制无缝切换（合模到位切保压），阶跃≤1ms管急停，非它不可因为压机砸模代价六位数。
- 折弯机后挡料/滑块：驱比例伺服阀，LVDT反馈板料位置，在线死区补偿让薄板折角稳，非它不可因为钣金厂换品种频繁，软件改参数比拧电位ometer快十倍。
- 冶金拉矫机/张力站：液压伺服辊位置+张力力闭环，高温多尘柜内IP20但阀放大器在柜里，吃变频器噪声稳，非它不可因为拉钢断带一次清整半小时。
真实案例：背景是华东某注塑厂，2800吨机台VT–1-23W-08-P-0（R900958999）在梅雨季后PROFIBUS灯闪红，DP通信掉站，锁模位置冻结在开模位，制品卡在模内。危机是夜班跑汽车保险杠，停一分钟废一件。换件解决：先停液压泵（阀保持中位），断24V控制电（这货不支持热插拔，带电拔DP接头可能烧收发器或DP从站地址乱掉），拔出故障模块，插进拆机同型号R900958999，上24V后DP灯绿，连笔记本用IndraWorks从备份文件（.hnc）灌参数（有一点要注意：EEPROM里参数还在但新件空Flash，必须灌文件；先核对站地址拨码和原机一致，DP地址错了一直闪红），锁模自动回零位，恢复生产没废一件。工程师感慨：幸亏半月前导了参数备份到U盘，不然这夜班从头调PID+死区至少两小时，保险杠模具还得人工清胶。
常见问题解答 (FAQ)
- 是否支持热插拔？不支持。VT-是柜内DIN导轨控制模块，带电拔24V供电或PROFIBUS接头可能烧DP收发芯片，还可能让阀瞬间掉使能=油缸失控运动。正确做法：先让PLC发“轴禁用”命令，停液压泵，断24V再换；换完上电前核对地址拨码和原设置一致。
- 停产了怎么替代？力士乐VT-系列部分变体停产，直接替代用同订货号R900958999拆机/翻新最稳（总线/IO配置必须一致）。新线用力士乐VT–3X或IndraDrive轴控制器，但需改柜内安装和PLC DP/GSD文件，老线不建议乱升，需核对/以原厂手册为准。
- 换新件会丢程序或参数吗？会，新模块Flash是空的。老件还能通电就用IndraWorks/HNC-Setup导出.hnc参数文件；老件死透就照纸质调试记录手动重输PID/零偏/死区/斜坡。有一点要注意：LVDT传感器极性（正向/反向）必须逐通道核对，反接位置反馈会全速冲极限。
- 成色与防伪怎么看？MRO常拿拆机翻新。看DIN卡扣有没有断、端子排螺丝拧花没有、PCB上有没有重新焊接的痕（原厂贴片整齐，手工补焊有锡尖）。上电看PROFIBUS和RUN LED：原厂绿灯稳，翻新件如果DP灯常闪红多半是地址拨码或晶振老化。力士乐标刻清晰，序列号在Rexroth系统能读但老件不联网。
- 兼容性与接线坑在哪？-23W是PROFIBUS-DP版本，接S7-300/400要GSD文件MLFB匹配；别拿DP版当±10V模拟放大器用（可以但浪费）。阀线圈电流输出±1.5A峰值，别接成普通继电器线圈（会烧输出级）。LVDT反馈用屏蔽双绞线，屏蔽柜内单点接地，别和动力线捆一起拾变频器噪声。换件前拍老模块背面端子图，端子密，模拟/数字/阀驱动混排，接错线直接烧通道。
- 参数灌完还要做什么？必须做轴使能测试+闭环验证：先手动发小±10V指令看LVDT读数单调增，确认不反向；再做死区/斜坡在线改，看油缸启停平滑无冲击；最后和PLC联调DP通信看控制字/状态字位定义（力士乐默认控制字bit0=使能，bit1=跟随误差复位），位定义错了一直报“跟随误差超限”不动作。
