产品详情

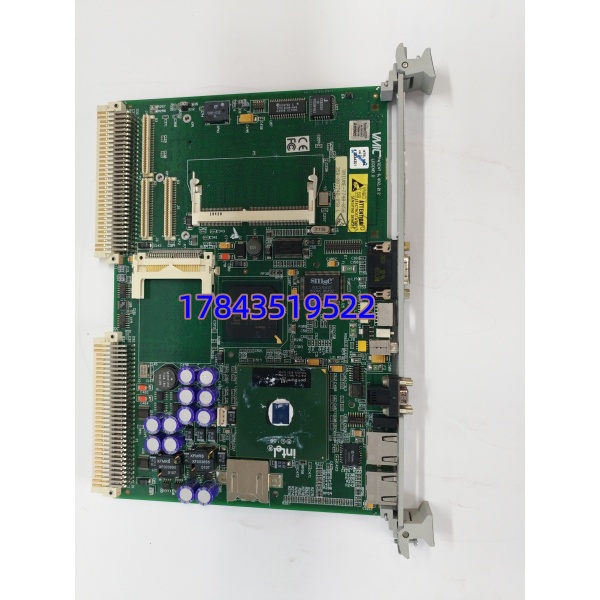

· 型号：VMIVME-7740-850（350-007740-850 L）
· 品牌：VMIC / GE Fanuc（现 Abaco Systems 遗产产品线）
· 系列：VMIVME-7700 Series — 6U VMEbus SBC
技术参数

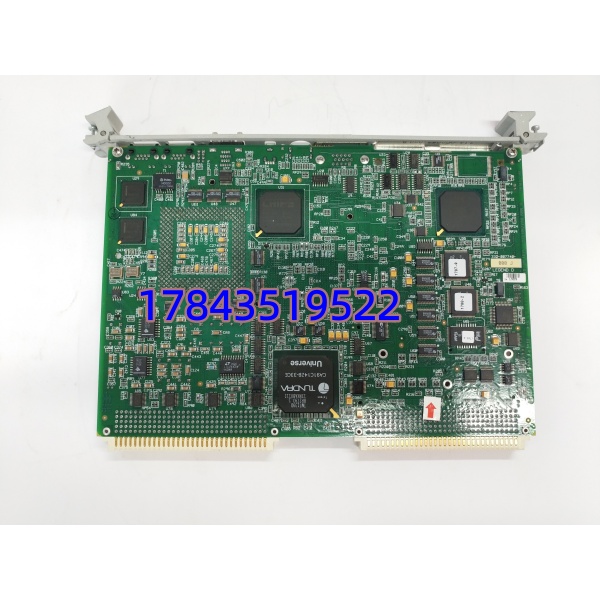

| 参数项 | 规格值 |
|---|---|
| 产品全称 | GE VMIC VMIVME-7740-850 6U VMEbus Single Board Computer |
| 完整型号 | VMIVME-7740-850，GE 部件号 350-007740-850 L（L=无软驱/特定BIOS配置变体） |
| CPU | Intel Pentium III，FC-PGA370 插座，850 MHz，片内 256KB L2 Cache，MMX 支持 |
| 系统内存 | 最大 512 MB PC100/133 SDRAM，144-pin SODIMM 插槽（板上焊盘+插槽双配置依批次） |
| 图形 | AGP SVGA 控制器（Chips & Tech. 69000 类），4 MB SDRAM 显存，最高 1600×1200@64K色 |
| 以太网 | 2× 10/100BaseTX 快速以太网（RJ45，Intel 82559 或同级），支持 PXE 远程启动 |
| 串口 | 2× RS-232（16550 兼容 UART，Micro-DB9 前面板/后出线依机箱），最高 115.2 kbps |
| USB / 键鼠 | 前面板 1× USB 1.1/2.0 Host（依固件），PS/2 键盘+鼠标 Mini-DIN |
| VMEbus 接口 | VME64 Rev.C.1，A32/A24/A16 地址，D32/D16/D08(EO)，MBLT64/BLT32，Tundra Universe IIB PCI-VME 桥 |
| PMC 扩展 | 1× IEEE P1386.1 PMC 槽（32/64-bit 33/66MHz PCI），P2 后 I/O 可选 |
| 非易失存储 | 32 KB 电池备份 SRAM（NVRAM）+ 可选板载 IDE CompactFlash（最大 192MB 可引导） |
| 看门狗 | 软件可编程看门狗定时器（WDT），超时触发 VME SYSRESET 或 NMI |
| 供电 | VME 背板 +5 VDC 典型 3.5~5.0 A（≈18~25W），±12 VDC 用于串口/音频少量消耗 |
| 工作环境 | 0~+70℃（商用级，部分宽温版 -40~+85℃），5~95% RH 非凝露；无风扇被动散热 |
| 操作系统支持 | MS-DOS、Windows NT/2000/XP Embedded、Linux（2.4/2.6 内核）、VxWorks、QNX、Solaris x86 |
| 物理尺寸 | 6U VME（160×233 mm 欧卡），单槽深度，前面板 LED：Power/HDD Activity/Link/Status |
产品介绍
某个电厂改造时老 VM600 上位机宕机，拆开发现是 VMIVME-7740-850 上 SODIMM 金手指氧化——这种 20 年前装的 SBC 现在基本是”坏了就换整板”，因为原厂早已 EOL（2009 年左右停产）。这块板子是 VMIC 将 PC/AT 架构塞进 6U VME 的经典作品：Pentium III 850MHz + Tundra Universe IIB 桥芯片让它既能跑 Windows NT 又能做 VME 系统控制器，双端口 RAM 可直接被其他 VME 从模块访问，实时性比普通工控机强太多。
严格来说，350-007740-850 L 后缀通常代表特定 BIOS 版本或无软驱配置（部分批次 L=无 FDD接头），硬件本体与 350-007740-850 M/N/K 同代，互换一般只需确认 BIOS 是否识别你的 CF 卡启动盘。如果现场系统用的是 VxWorks 5.4/6.x，注意检查 BSP（Board Support Package）是否匹配 Universe IIB——有些后期编译的 VxWorks 6.9 默认启用了 PCIe 枚举反而会导致此老桥挂死，需关掉对应选项重新打包引导映像。不适合新设计（New Design），仅作 Legacy 系统维护备件。
替换与升级建议
✅ 直接替换
- VMIVME-7740-850（350-007740-850 L/M/K 同代）→ 直接热插拔替换，CF 卡启动盘和 SODIMM 可沿用，VME 背板跳线 SYSFAIL/SYSRESET 保持一致即可。工作量 ≈ 断电换板 + 重设 BIOS 引导顺序（5~10 min）。
- VMIVME-7740-750（750MHz P-III）→ VMIVME-7740-850：物理/电气完全兼容，CPU 略快，BIOS 设置一致，直接替换无软件修改（老系统可能需重激活授权若绑定 CPU ID）。
⚠️ 软件兼容（需改配置/验证驱动）
- VMIVME-7750（1.26GHz P-III / P-M）→ ：同为 x86 VME SBC 且 PMC 槽兼容，但 7750 用不同南桥/网卡芯片，若你的应用硬编码了 MAC 地址或特定 IRQ 映射需在 BIOS 重配；Linux/VxWorks BSP 需换成 7740 对应版本重新编译引导。
- Abaco（原 GE）VMIVME-7807（Pentium M 1.8GHz）→ 7740-850：向下替换时 VME 中断优先级配置可能不同，且 7807 支持 2eSST 模式——若原程序依赖 2eSST 高速块传输，7740 只支持 MBLT64（≈40MB/s），性能降级但功能可通。
❌ 硬件不兼容
- VMIVME-77xx PowerPC 版（如某些 7740 PPC 变体）——x86 与 PowerPC 指令集不通，VxWorks BSP 完全不互通，绝不能替。
- 现代 cPCI/VPX 单板机与此 VME 6U 模块插槽、背板定义均不同，勿混淆。
EOL 产品目前主要靠渠道翻新/二手库存，无全新原厂备件。建议确认现场 CF 卡镜像已做完整备份再操作。
