描述
关键技术规格
- 相电流互感器 (CT): 3 个通道，支持 1A / 5A 输入
- 接地电流互感器 (CT): 1 个通道，支持 1A / 5A 输入
- 电压互感器 (VT): 4 个通道
- 额定电压范围: 0 – 600V
- 输入电流范围: 0 – 8A
- 测量精度等级: 0.5 级
- 工作电压: 90-300 VDC 或 70-265 VAC
- 通信接口: RS485，兼容 Modbus RTU、DNP3.0 协议
- 工作温度: 0°C 至 60°C
- 安装方式: 模块化插拔 / DIN导轨安装
产品深度介绍

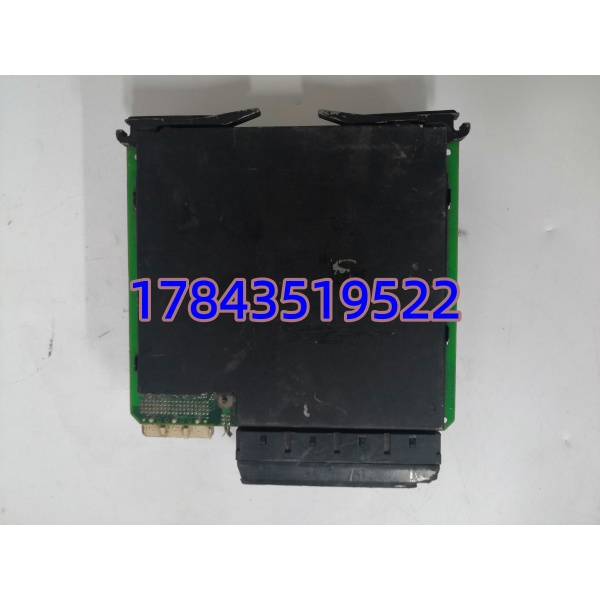

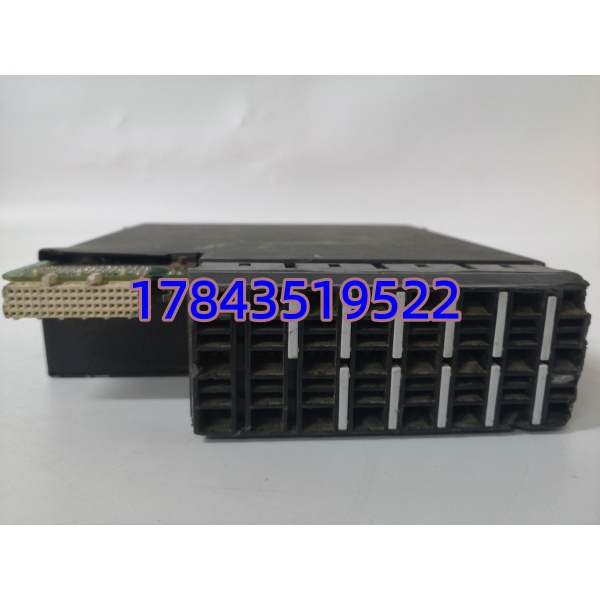

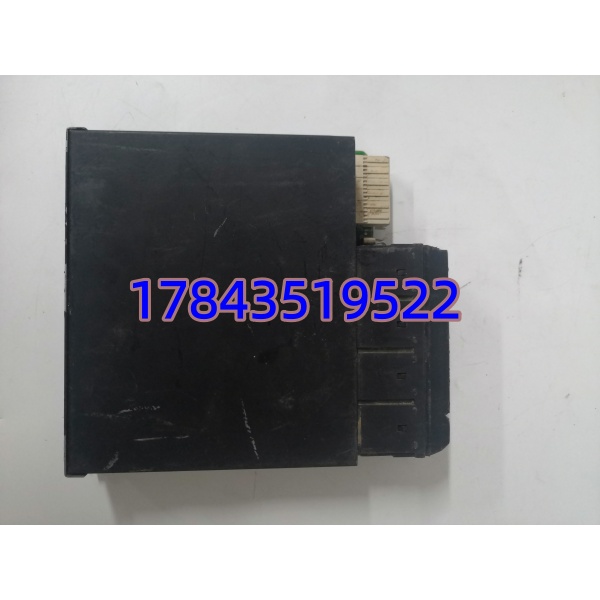

UR8AH 是 GE Multilin 专为 UR 系列通用继电器打造的 CT/VT 输入模块，主要应用于电力系统中的电流和电压测量。它的核心作用是将电网中一次侧的高电压、大电流，按比例缩小转换为继电器可以安全识别和处理的二次侧标准信号，是确保电网安全稳定运行的“感知神经”。
该模块不仅提供高精度的测量数据，还通过次级绕组接地设计大幅提升了现场操作员的安全性。配合 GE 的 EnerVista UR 软件，工程师可以轻松修改 CT/VT 设置、进行数据趋势分析并导出故障报告。相比于传统分散式互感器，UR8AH 采用紧凑型模块化设计，不仅节省控制柜空间，还极大地简化了接线和后期维护工作量。
应用场景与痛点
工程痛点描述
在变电站的继电保护柜改造中，最头疼的就是互感器接线。以前用传统CT/VT，端子排密密麻麻，一旦接错线或者极性反了，不仅保护装置会误动，严重时还会烧毁设备。而且现场排查故障极其耗时，如果模块本身集成度高、接线逻辑清晰，就能省下大量调试和排故的时间。
典型应用场景
- 电力系统 – 变电站线路保护
作为 UR 系列继电器的信号采集前端，实时监测输电线路的三相电流和电压，发生过流或接地故障时迅速提供准确数据以触发跳闸保护。 - 发电行业 – 发电机组监控
用于发电机出口端的电气参数测量，确保机组在并网运行时的电压、电流平衡，防止因相序不平衡或过载导致的设备损坏。 - 工业配电 – 大型变压器保护
在化工厂或钢厂的降压变电站中，监测变压器运行状态，提供过压、欠压保护，保障厂区核心生产线的供电连续性。 - 新能源 – 风电/光伏升压站
用于新能源场站的集电线路保护，适应宽范围的工作条件，确保在复杂电磁环境下依然能提供高精度的测量数据。
真实案例
去年夏天，南方某 220kV 变电站进行综自系统改造，新装了一批 GE UR 系列继电器。调试时，后台 SCADA 系统一直报“CT 断线”告警，但现场用万用表量回路又是通的。
仪表班的老赵拿着图纸查了整整两天，最后发现是 UR8AH 模块内部的 CT 变比参数在 EnerVista 软件里没配平，加上现场接线时有一根接地线没压紧，导致采样数据漂移。后来我们直接发了一块带出厂测试报告的 UR8AH 过去，老赵换上后，用软件一键下发配置，10分钟告警消除，数据全部正常。他后来感叹，这种集成模块确实比传统接线省心，但前提是参数配置必须严谨。
核心卖点与差异化
- 高精度信号采集：0.5级测量精度，提供3相CT、1接地CT和4路VT，全面覆盖保护测控需求。
- 原生软件生态：完美兼容 EnerVista UR 软件，支持参数配置、趋势分析和故障数据导出。
- 高安全性设计：内置次级绕组接地机制，有效隔离高压风险，保障运维人员人身安全。
- 工业级抗干扰：符合 IEC 61131-2 标准，具备极强的抗静电、抗浪涌和抗射频干扰能力。
- 严格上机测试：每块模块发货前均经过绝缘耐压测试和信号精度校准，提供真实测试报告。
