描述
产品详情

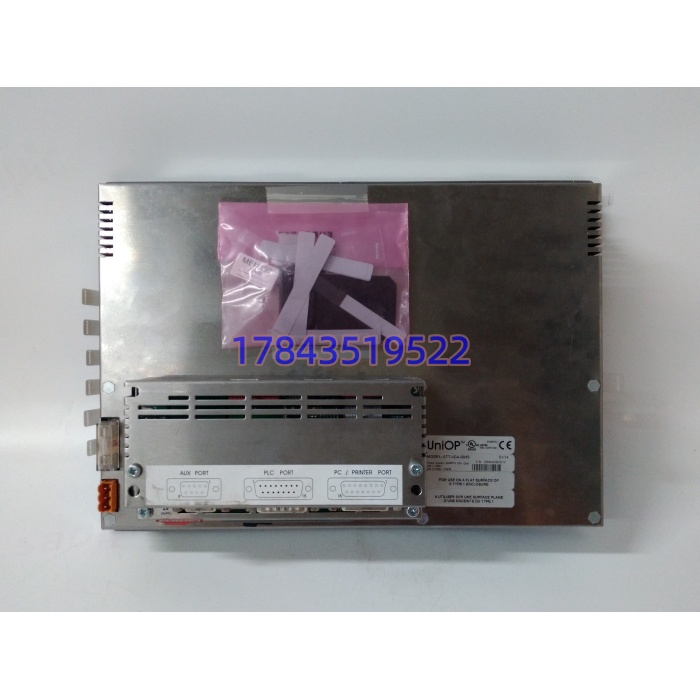

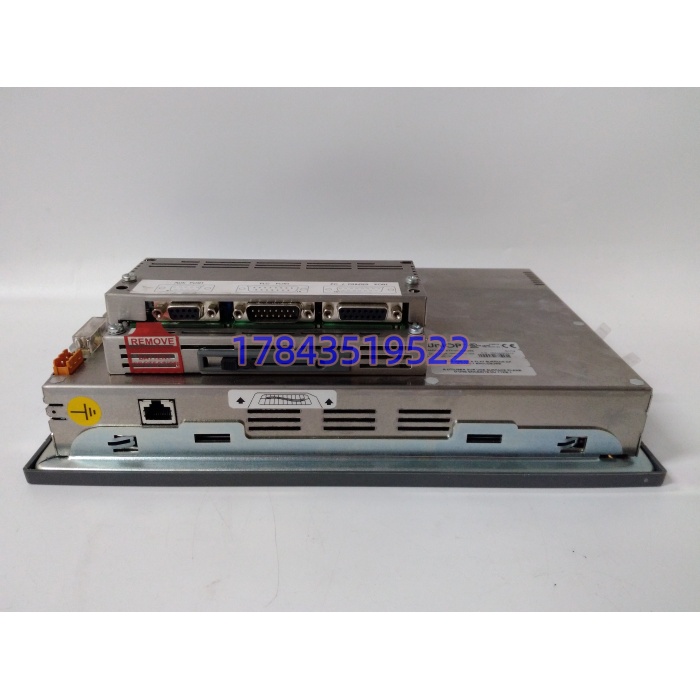

· 型号：ETT-VGA-0045
· 品牌：UNIOP
· 系列：ETT（Enhanced Touch Technology）HMI
规格参数
| 参数项 | ETT-VGA-0045 标称/实测值 |
|---|---|
| 产品定位 | 10.4″ 工业电阻触摸屏 HMI 操作员面板 |
| 显示尺寸 | 10.4″ TFT LCD（CCFL 背光） |
| 分辨率 | 640×480（VGA），256 色或 16 色视固件 |
| 触摸方式 | 模拟电阻式，响应 <10 ms |
| 处理器/内存 | UNIOP 专用 SoC，8 MB Flash + 32 MB DRAM（视批次） |
| 通信接口 | 1× RS-232（COM1）、1× RS-485（COM2）、1× 10/100 Mbps RJ45 |
| 视频接口 | 1× HD15 VGA 输入（接工控机/PC 显卡做监视扩展） |
| 供电 | 24 V DC ±10%（典型 24 V，电流约 0.5 A） |
| 编程软件 | UniOP Designer（早期版不认 Win10 以上，严格来说组态机用 Win7 最稳） |
| 安装 | 盘面嵌入式，开孔约 247×170 mm |
| 前脸防护 | IP65 / NEMA 4X（前面板），机身 IP20 |
| 工作温度 | -20…+60℃（IEC 60068-2 温循） |
| 存储温度 | -40…+85℃ |
| 认证 | CE / UL / cUL（视铭牌批次） |
| 重量 | 约 1.2-1.5 kg（不含包装） |
产品介绍
从维护者视角切：在某个 2009 年投运的水泥磨机旁站碰过这屏——CCFL 背光衰到中午阳光下一抹白，操作员拿手遮着看电流，查了两天发现不是程序卡死是屏老化。ETT-VGA-0045 就是 UNIOP 在 2000 年代中后段推的 10.4 寸主力 HMI，VGA 口接工控机做“屏中屏”监视，电阻层做人机点按，背后 RS-485 挂 S7-300 和 Modbus 表。它不跑高级脚本，胜在 UniOP Designer 工程文件小、老电工改画面半小时上手。
生命周期上这屏 Exor 早已划入停产替代段，官方路线推 eTOP500/eTOP400 同尺寸替位，但老项目改屏要重画画面+重做开孔+校 COM 口参数，工程费常比屏本身贵。现场实测发现，ETT-VGA-0045 的 CCFL 背光平均 8-10 年衰败，电容屏款几乎没有，电阻层刮花是第二大死法。严格来说它只在 UniOP Designer v2.x 完整下装，v3 以上软件连 COM 驱动都换了，老屏升级新软件等于重做工程。二手市场常把“能亮”当“可用”，忽略触摸屏四边校准偏移——某个纸厂项目里碰过一块拆机屏，显示正常但点“启动”键偏到“停机”区，调试电工误触停机一次，损料两吨。
应用场景与库存策略
停机损失视角：HMI 不死机但触摸偏移或背光全灭，操作员看不见磨机电流、点不动给料阀，等于半盲运行；连续线不敢无人值守，得派专人盯 PLC 指示灯，人力成本先涨一轮。
典型场景与备货建议：
- 水泥/矿山磨机旁站（S7-300+ETT-VGA-0045）：非它不可（画面工程绑死 Designer 旧版） → 建议单线冷备 1 台+区域库备 1 台，B 类偏 A，按“在线台数×0.3”向上取整。
- 老电厂辅机程控操作台：单屏单站 → 至少备 1 台翻新屏，要求带原厂面膜（贴膜仿货触感发涩）。
- 食品包装机人机（EP 系列同根）：环境多水冲 → 备件前脸 IP65 胶圈必须原装，别用普通屏替。
- 集团多厂同型 UNIOP 阵：走 Exor 服务协议 VMI 代管 2-3 台，释放各厂库存资金。
- 腐蚀环境：选 Conformal Coating 批次（铭牌有 CO 后缀），普通屏别上酸站。
真实案例：2022 年中原某水泥厂#2 水泥磨，ETT-VGA-0045 CCFL 午间全灭，操作员改盯柜门电流表手写记录，3 小时后误判磨机堵转未停喂料，导致研磨体砸衬板停机 11 小时。库存 0，郑州分销调拆机屏 2 天到，换屏+重装 Designer 工程 4 小时。事后该厂把 HMI 提级，按“每 3 台同型在线备 1 台”囤了 2 台（1 台冷备 1 台区域调拨），并把“背光亮度季度点检”写进巡检卡。备件钱不到一次堵磨损失的 3%。
