描述

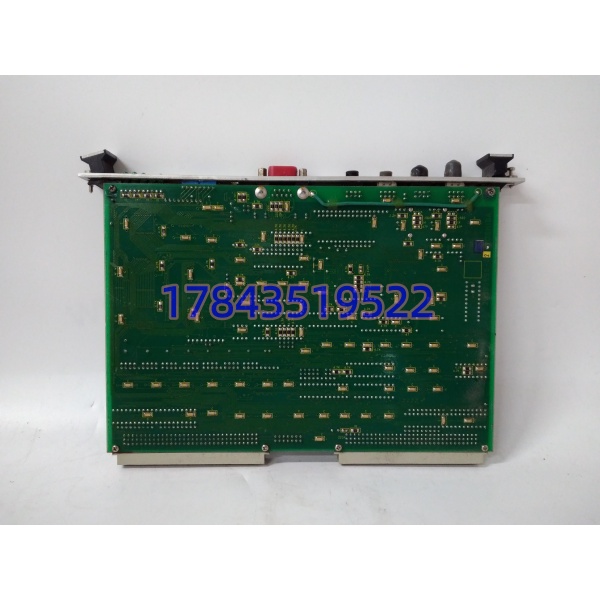

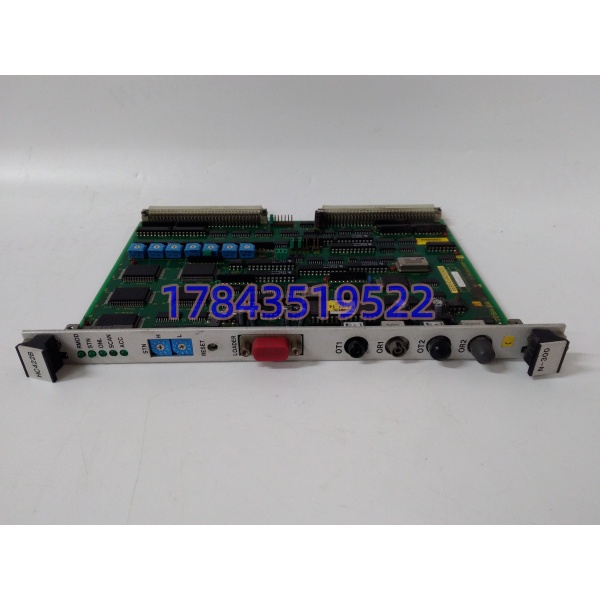

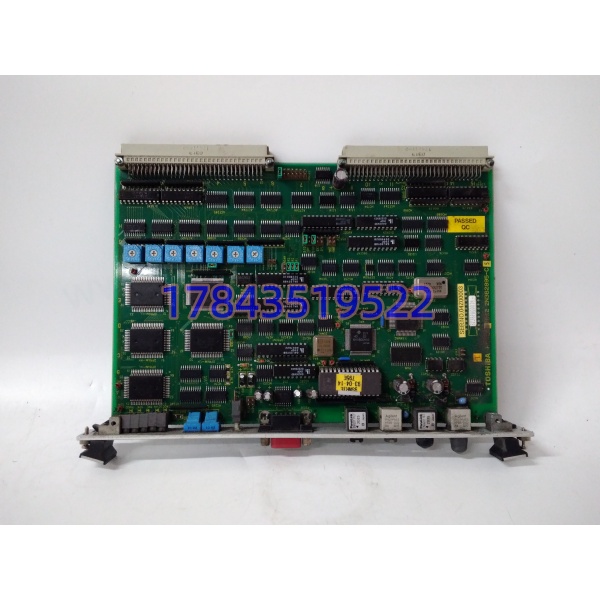

产品详情
· 型号：HC422B N-300
· 品牌：Toshiba（东芝）
· 系列：PROSEC T / PROSEC V PLC 系统（HC400 系列 I/O 家族）
规格参数
| 参数项 | 数值 / 说明 |
|---|---|
| 模块定位 | 32 通道 24V DC 数字量输入模块，PROSEC T/V 机架专用 |
| 规格后缀 | N-300 = 24V DC 汇点（SINK）输入；N-100 = 100V AC；N-200 = 200V AC；N-400 = 48V DC（少见） |
| 输入类型 | 24V DC 汇点（NPN 方式），公共端 COM 接 24V+，现场开关闭合时电流从 COM 流入模块 → 现场开关 → 0V，模块内部光耦导通 |
| 通道数 | 32 路（分 4 组 × 8 点，每组独立 COM） |
| 输入电压范围 | 额定 24V DC（20.4–26.4V），ON 阈值 14V 以上，OFF 阈值 5V 以下 |
| 输入电流 | 典型 7 mA @24V（每通道） |
| 响应时间 | OFF→ON ≤1 ms，ON→OFF ≤1 ms（硬件滤波固定，不可软件调） |
| 隔离 | 通道组间及通道-背板间 2500V AC 光电隔离，共模抑制 >120 dB |
| 指示 | 每通道对应前面板 LED（ON 时常亮），COM 状态无独立灯 |
| 供电 | 无外供电源端子，由 PROSEC 机架背板送 5V 逻辑电 + 现场 24V DC 经端子进入 |
| 接线 | 螺钉端子或弹簧端子（依版本），24–16 AWG 导线，每 8 点共用一个 COM |
| 安装 | PROSEC T/V 机架专用槽位，非 DIN 导轨单挂 |
| 尺寸重量 | 约 140×100×50 mm，约 0.35–0.45 kg |
| 工作温度 | 0–55 ℃（控制室档），存储 -20–+75℃ |
| 环境 | 5–85% RH 非凝露，IP20 柜内，PCB 防腐蚀涂层（部分批次） |
| 诊断 | 模块自身无断线诊断（24V DC 汇点输入无法区分”断线”和”OFF”），由 CPU 读入状态，无通道级自诊断 |
| 认证 | CE、UL、KC，系统级无独立 SIL 认证（PROSEC 为非安全 PLC） |
| 同系件 | HC421B（16 路 DI）、HC423B（32 路 AC 输入）、HC431B（16 路 DO）、HC432B（32 路 DO） |
| 生命周期 | PROSEC T/V 平台归东芝 Legacy 产品，HC422B N-300 原厂停订多年，仅二手/拆机/维修市场流通 |
| 常见误标 | “32AI 模拟量””高速计数器模块””伺服接口””Profibus 模块”均错；HC422B 是纯 DI 卡，高速计数看 HC451B 系列 |
产品介绍
HC422B N-300 是 PROSEC 机架里”接点收集器”的典型代表——32 路 24V DC 汇点输入，4 组 × 8 点，每组一个 COM，现场按钮、限位开关、阀位反馈、电机运行接点全往里怼。它不跑程序、不计数、不输出，只负责把现场开关的通断状态变成背板上的二进制位，供 CPU 周期扫描读取。和 N-100/N-200 的区别纯粹是输入电压等级：N-300 吃 24V DC（最常用），N-100 吃 100V AC（老机床接触器辅助接点直采），N-200 吃 200V AC（老动力柜接点直采）。后缀三个数字就是电压等级，记住这个就不会买错。
坦白讲，这卡渠道最坑的是“把 N-300 当通用 24V DI 卖给非 PROSEC 系统”。HC422B 的端子定义、背板连接器、机械锁扣全是 PROSEC 专用的，插不进 Mitsubishi Q 系列、插不进 Omron CJ、插不进 Siemens S7-300。我在老汽水灌装线见过备件商发一颗 HC422B N-300 给 S7-300 用户”替代原装 SM321″，电工拿锉刀磨卡边想硬塞，差点把 PROSEC 卡和 S7-300 机架一起报废。买件铁律：PROSEC 系统的 DI 卡只能买 PROSEC 的，别看都是 32 路 24V DI 就想跨平台替。
应用场景与行业案例
N-300 退化表现：单通道 LED 常灭（光耦输入端限流电阻开路、现场开关闭合仍读 OFF）、整组 8 点全部死 OFF（COM 端子松脱或 24V 供入断）、响应变慢（光耦老化导致传播延迟从 1ms 滑到 10ms，一般不影响普通 DI）、或模块前面板所有 LED 暗（背板 5V 逻辑电丢失，但现场 24V 输入仍有）。最隐蔽的是”接触不良型假死”——振动环境下端子螺丝微松，某路 DI 时通时断，PLC 程序里看到的是随机的按钮抖动，查程序查半天，最后发现是端子螺丝没拧紧。
- 汽车焊装线：PROSEC T 架下挂多块 N-300 收夹具夹紧到位、气缸磁性开关、安全门限位，32 路高密度省槽位，焊房电磁干扰靠 2500V 光隔扛住。
- 老式注塑机群控：每台注塑机辅助接点经 N-300 进 PROSEC，集控室监视全车间设备运行状态，N-300 的 24V DC 汇点方式直接吃传感器 NPN 输出。
- 食品饮料灌装线：冲洗工位、灌装工位、旋盖工位的接近开关、光电传感器全进 ，IP20 柜内防溅水，PCB 涂层防潮。
- 水处理厂格栅/刮泥机：就地控制箱按钮、液位开关、故障接点汇总到 ，PROSEC CPU 做顺序联锁。
- 老 PROSEC 系统续命：原 N-300 坏一颗，同型号拆机件插同槽位，PROSEC 工程不下装、不停机（带电拔插需谨慎），I/O 映射不变。
真实案例：2021 年华东某汽车零部件厂，焊装线 PROSEC T 机架 Slot 5 的 N-300 上第 17–24 点（第三组 8 点）全部读 OFF，但现场 8 个气缸磁性开关实测都有 24V。查端子发现第三组 COM（端子 19）螺丝虽拧紧但端子腔内弹片疲劳断裂，24V 没进模块。库存调一颗拆机 N-300，上 PROSEC 测试机架跑 32 路 DI 模拟器，所有通道 ON/OFF 正常，带电（先 PROSEC 置维护、拔旧插新、解维护）换上去，焊装线恢复。维修班长原话：”32 路 DI 卡坏 8 路，查了一上午以为是程序逻辑改乱了，结果是端子里面弹片’累了’，外面看螺丝好好的。”
