描述
产品详情

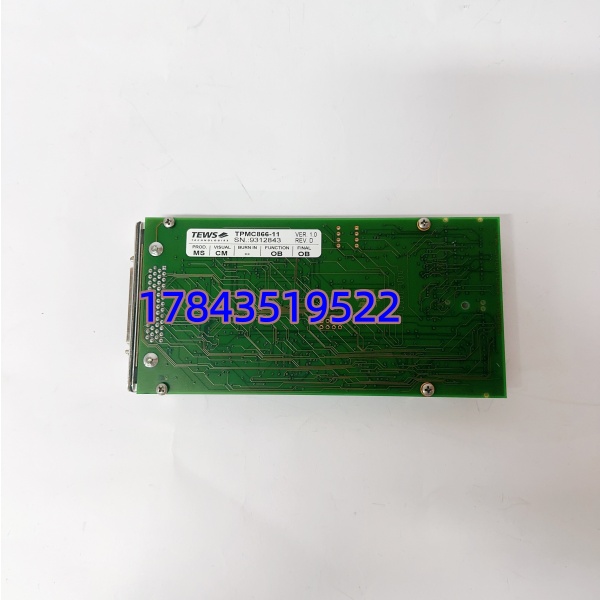

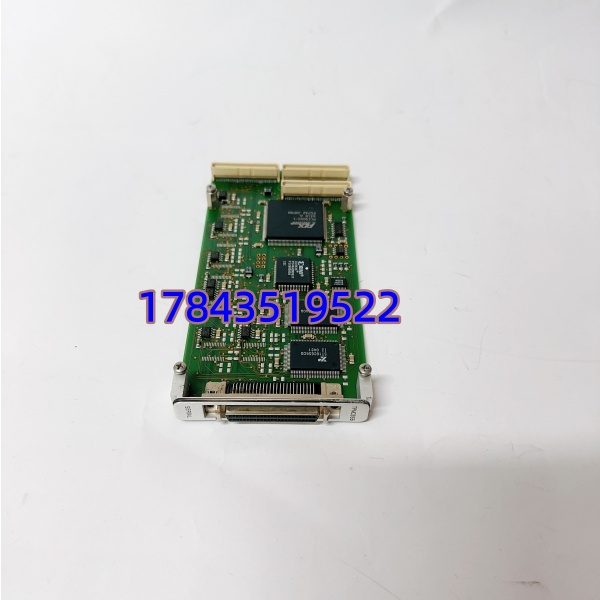

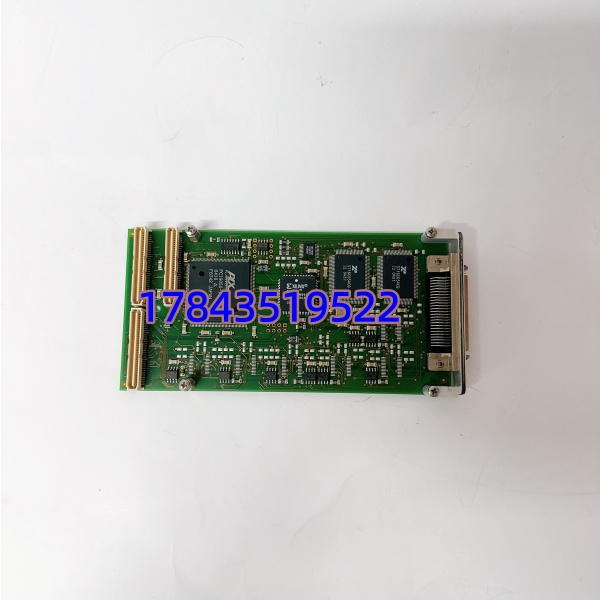

· 型号：TPMC866-11（兼容 TPMC866-11R / -11R-ET）
· 品牌：TEWS Technologies（德国，常见于 Reliance / VME 嵌入式系统配套）
· 系列：TPMC866 系列 — 单宽 32-bit PMC 串行接口模块
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | TPMC866-11（TPMC866-11R 为 RoHS 版本） |
| 制造商 | TEWS Technologies GmbH（Germany） |
| 模块类型 | 单宽 32-bit PMC（PCI Mezzanine Card），符合 IEEE P1386.1 / PCI r2.2 |
| 串行接口标准 | 8 通道独立异步 RS-422（差分 TxD±/RxD±），每通道含 120Ω 终端电阻 |
| UART 控制器 | 2× ST16C654 Quad-UART（Exar / Oxford 兼容），每通道 64-byte TX/RX FIFO |
| 波特率范围 | 可编程，单通道最高 460.8 kbps（部分驱动支持更高） |
| PCI 总线接口 | 32-bit / 33 MHz Target，支持 3.3V 和 5V PCI signalling |
| PCI 芯片组 | PLX PCI9030（TPMC866-xxR 系列） |
| I/O 连接器 | 前置面板 HD50 SCSI-2 型（带 I/O 引至 P14 背板 PMC I/O 行） |
| 硬件握手 | 支持 RTS/CTS，通道 1&2 额外提供 DSR/DTR/DCD/RI（RS-232 模式下） |
| ESD 保护 | 接收器与发送器端均有 ESD 防护 |
| 工作温度 | 标准 0～+70℃；-ET 版本 -40～+85℃（工业宽温） |
| 供电 | 由 PMC 插槽背板取电（3.3V / 5V），典型功耗 <3W |
| 物理尺寸 | 149 mm × 74 mm（标准 PMC 单宽） |
| 驱动支持 | Linux / VxWorks / QNX / Windows（需 -SW-xx 驱动包） |
产品介绍
在某个核电仿真平台和老式卫星地面站测试台里见过这卡——它不跑逻辑，只是默默把宿主 VME CPU 的 PCI 总线翻译成 8 路 RS-422 去接老式串口终端、编码器或远程 I/O。-11 的本质是带 PLX9030 桥片和双 ST16C654 的 PMC 夹层卡，插在带有 PMC 槽的 VME/CompactPCI 载板（如 Motorola / Force / Radisys）上使用。严格来说它只在载板 BIOS/固件支持 PCI 枚举且已加载对应 OS 驱动（tp866.sys 或 VxWorks BSP）时才能被识别——买来裸插无驱动等于废板，这点采购常忽略。
从供应链看，TEWS 对该系列已推新替代（TPMC876 等），老款 -11 在欧洲市场新机基本断货，流通多为 NOS 或拆机测试件。它属于典型的 B类关键通讯接口备件：本身不贵，但一旦载板识别不到串口导致整台嵌入式控制站无法与现场设备通讯，产线或试验台就得停。TCO 计算要把”找不到匹配固件版本 NOS 件导致无法恢复”的风险算进去。
应用场景与库存策略
VME 架构的老试验台或过程控制嵌入式站如果靠它扩展串口，PMC 卡金手指氧化或 UART 芯片老化会造成随机丢包甚至载板 PCI 枚举失败——现场通常表现为”系统启动后某串口节点消失”，查半天以为是软件 bug，其实是这块卡。
- 航空航天/国防试验台 — VME 主控通过 RS-422 接遥测前端
高可靠性要求，原系统已固化驱动 → 建议按 B类备件每 3–5 台同配置载板备 1 件冷备，连同驱动光盘/GSD 文件一起存档。
- 冶金/造纸老线 — 嵌入式数据采集站多串口扩展
环境粉尘大加速金手指氧化 → 如整线 >3 块同型号，建议集中备 1 件共享 Buffer，大修时做金手指清洁保养。
- 科研院所 — 历史遗留 VME 仿真/测试平台
非连续运行可接受降级 → 不定强制备，但 MRO 台账须标注 EOL 并锁定 Last-time-buy 窗口。
- 舰船/海洋监测 — 宽温 ET 版本（-11R-ET）用于舱内 VME 系统
如为宽温版切勿用普通商用温区替代 → 必须备对应 -ET 后缀版本 1 件冷备。
真实案例复盘：西南某风洞测控系统基于 VME 载板+-11 扩展 8 路 RS-422 接压力传感器阵列，某次大修后系统报”Serial Port 3–8 not enumerated”。更换载板 BIOS 重刷驱动无果，最终用放大镜检查发现 PMC 卡金手指有轻微硫化氧化——酒精擦后恢复，但为防再发从二手市场淘到一件同批次 -11R（RoHS版固件兼容）入库做冷备。反思：PMC 夹层卡的失效模式常被误判为软件问题，延长排查时间；对唯一串口扩展卡建议在备件清单里留 1 件 NOS + 每两年做一次插拔清洁触点。
