产品详情

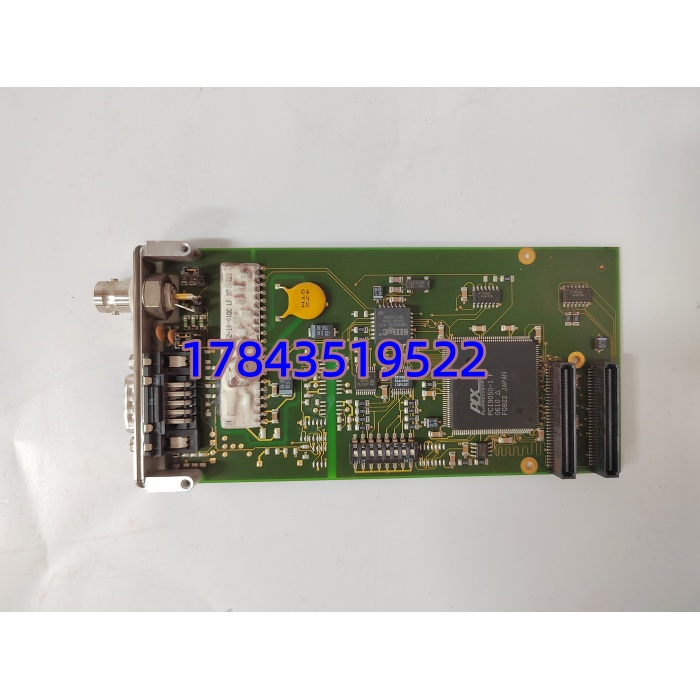

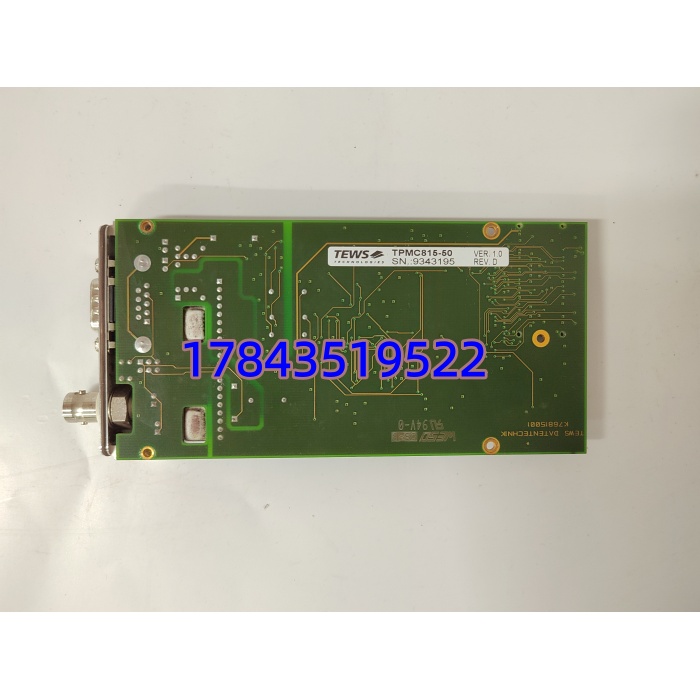

· 型号：TPMC815-50（TEWS Technologies，选型 -50 或 -50R 含 conformal coat）
· 品牌：TEWS Technologies GmbH
· 系列：TPMC815 Series — Quad Channel 16C950 Compatible UART PMC
规格参数
| 参数项 | 规格说明 |
|---|---|
| 完整型号 / P/N | TPMC815-50（标准工业温 4ch UART PMC，HD68 前板 I/O，+5V PCI sig），TPMC815-50R = 同功能 Ruggedized 带 G3 三防漆；部分区域标 TPMC815-50-00 等同 |
| 制造商 | TEWS Technologies GmbH（Germany），专注 PMC/PC/104/XMC 嵌入式 I/O |
| 形式因子 | IEEE 1386.1 单宽 PMC（74×149mm），32bit 33/66MHz PCI 2.2 兼容，支持 3.3V 与 5V PCI 总线信令（依 BOM -50 为 5V key/-55 为 3.3V key，采购按宿主 SBC 背板 PCI 电压选） |
| 串口通道 | 4 路独立全双工异步 UART，OX16C950 或兼容硬核，128 字节 Tx/Rx FIFO（可扩软件至 128/64），每通道独立 IRQ 可共享 |
| 物理层（每通道可独立跳/软配） | RS-232（full handshake RTS/CTS/DTR/DSR/CD/RI），RS-422（differential full duplex），RS-485（2-wire half duplex 自动方向控制可选）— 需配对应 Transition Cable（HD68→4×DB9/DB25/端子） |
| 数据速率 | 标准异步最高 921.6 kbps（14.7456 MHz 基准晶振保证标准波特率）；可软件设自定义 divisor 至 >1 Mbps 依线路质量 |
| I/O 连接器 | 前面板 68-pin HD SCSI-III (HPDB68)，配 TEWS 或第三方 Transition Cable 转 4×DB9(RS-232) / 4×DB25(RS-422/485/ V.35)；可选 P4 后板引出 (依 carrier) |
| PCI 标识 | Vendor ID 0x1498 (TEWS) / Device ID 依 EEPROM 编程（常见 0x0815 for TPMC815），BSP 内需 sysSerial.c 加 16C950 初始化 |
| 板上资源 | 14.7456 MHz 基准晶振（标准串口波特率基），可选 24MHz 定制版（需核对）；无独立处理器——纯 PCI target 设备 |
| LED 指示 | 部分 Rev 带 Power LED；Tx/Rx Activity 通常通过软件或外部观查终端回显（无每通道 HW LED 标准） |
| 供电要求 | 由 PCI 背板供 +5V（或 +3.3V 依 key 版），典型功耗 2–3W，无外供 |
| 工作环境 | Commercial 0～+55℃ / Industrial -40～+85℃（-50R 版保证工温+涂层），5–95% RH 非凝露；符合 IEC 60950 / CE / FCC Class A |
| 安装方式 | 插 VME SBC(MVME5500/6100/7100) PMC Site、cPCI Carrier 带 PMC 槽、或 PMC Extender 测试台 |
| 生命周期状态 | TEWS 对 系列转入 Limited/Legacy（新设计推 TPMC816 或 XMC 版），全新原厂某些 suffix 仍可订小批但交期拉长(12–20周)，市场全新尾货+测试拆机流通；无 Pin-to-Pin 替代，升代需确认宿主 BSP 支持新 Device ID |
产品介绍
在一条冷连轧电控柜见过——MVME5500 的 PMC 槽插 -50，四路分别接激光测宽仪(RS-422/19200)、焊缝跟踪(RS-232/9600)、退火温控表(RS-485/Modbus)和老式打码机。它和 SBS PMC-HS-SERIAL 定位近似但是 TEWS 自家 OX16C950 实现，Linux 下直接用 8250/serial 内核选项开 16C950 扩展 reg 就能识别四口，VxWorks 改 sysSerial.c 加 TL16C750/16C950 驱动也很成熟。好处是 128B FIFO + 独立 IRQ 让 4 路全双工 115.2k 时宿主 CPU 中断率极低，现场跑多年没出现过帧丢失。
严格来说，-50 与 -55 区别在 PCI 电压 key（50=5V PCI signaling key / 55=3.3V PCI key 或 universal key）——如果你的宿主是 MVME5500（5V keyed PMC slot 兼容 3.3V 也可但需确认）通常订 -50；若宿主办 cPCI 较新可能需 -55 或 universal key 版，插错 key 物理插不进或背板不枚举。库存经理视角：归 B 类偏 A（串口全丢则该组现场设备失联，关键 GPS 校时或 ESD 串口从站丢失在某些系统触发安全降态），TEWS 该系列 Limited 状态无原位替代，典型 LTB 考量。
应用场景与库存策略
-50 故障表现：宿主 PCI Scan 不识 Vendor/Device ID、某路 RX 死锁/乱码——对应现场串口设备通信中断。TEWS 对某些 suffix仍可小批订但交期 12–20 周，国内靠库存尾货。
- ：无冗余则四设备全丢 → 建议按每独立宿主机架备 1 件冷备（Buffer Stock），密封防静电袋保存，每 2 年插 MVME5500 PMC 槽看宿主 lspci(Linux)或 PPCBug pciDisplay识别 4×UART + 做 loopback 自发自收测各通道。
- 军工/试验台—cPCI/VME 测试台多串口仪器控制(RS-422 HDLC/RS-485 Modbus)：同型台架 ≥2 套可按 N+1 建周转备件池。
- 老线无明确升代计划：若系统运行 >10 年且无 VME→x86/cPCI 改造预算 → 建议趁渠道有货做 Last-time-buy（按运行 PMC 台数 1:1 或 N+1），同步备份串口参数表(波特/奇偶/接线引脚定义/转接线型号)。
- 转接线匹配： 前板 HD68 SCSI-III，TEWS 原厂 Transition Cable 如 TKIT68-xx（转 4×DB9 RS-232 或 4×DB25 RS-422/485）——采购备件同时确认现场现用转接线型号并考虑备 1 条（HD68 插头是高损耗件）。
真实案例：
华东某冷连轧电控系统，M + 接四路现场串口。运行第 7 年雷雨季感应静电打坏 PCI 侧 ESD 防护，宿主 lspci找不到 Device ID 四串口消失——期间激光测宽与焊缝跟踪数据中断，轧机降速人工取样判厚。库房零备件，调货等了 3 天（遇端午实际 4 天）。事后只做两件事：①锁定 1 件 -50R（带涂层工业温版）放恒湿备件柜；②PM 加”每年大修目检 PMC 金手指氧化 + HD68 转接线插头簧片无塌陷，插拔戴腕带”。花不到 €500 囤一块老 PMC，比一次降速判厚浪费少——这就是 Legacy VME PMC “串口触角”的库存逻辑。
