产品详情

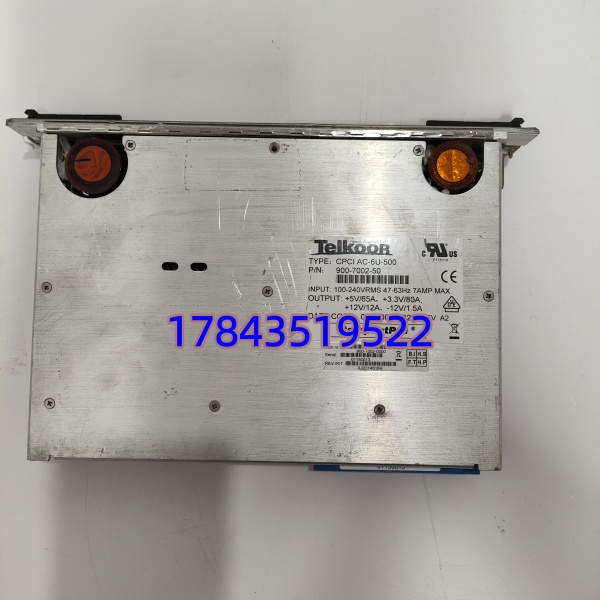

· 型号：CPCI-AC-6U-500（900-7002-10，关联 PSMU-350-3 机架电源托架单元号）
· 品牌：Telkoor Power Solutions（继承自 Digital Power / Ametek Embedded Power 产品线）
· 系列：CompactPCI 6U AC Power Module — PICMG 2.11 Compatible（与 Digital Power CPCI-AC-6U-500 900-7002-99 互插）
技术参数

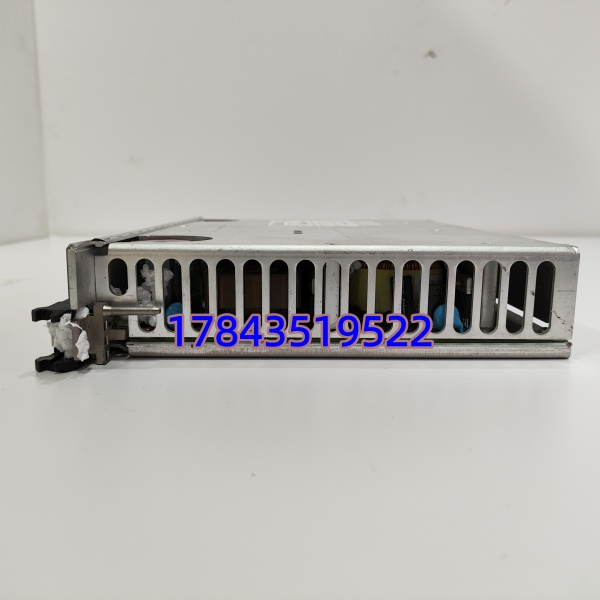

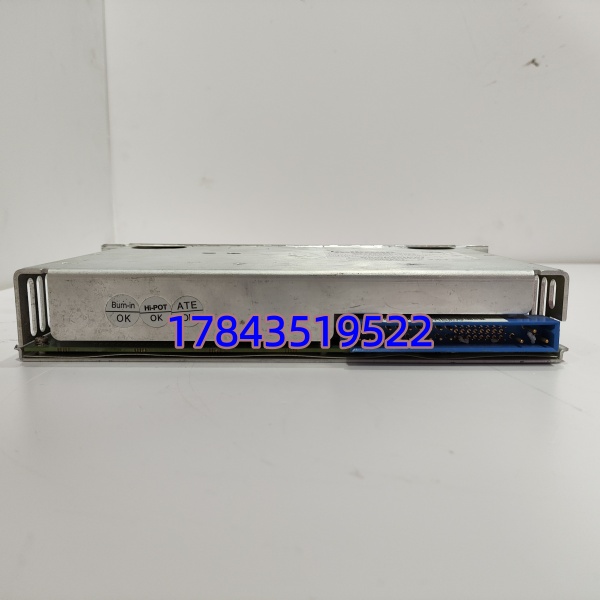

| 参数项 | 规格值 |
|---|---|
| 产品型号 | CPCI-AC-6U-500（Part No. 900-7002-10；机箱关联 P/N: PSMU-350-3 电源托架/背板组件） |
| 适用机箱 | 标准 6U CompactPCI 机箱，电源槽位（通常最左/最右），兼容 Schroff / Kontron / Elma 带 P47 电源背板 |
| 符合标准 | PICMG 2.0 R3.0（CompactPCI）、PICMG 2.11（Power Interface）、IEC 60950-1 / UL 60950-1 |
| 输入电压 | 85–264 VAC 宽范围，47–63 Hz，有源 PFC（PF ≥0.95） |
| 额定输出功率 | 500 W 连续（联合降额约束，典型 +5V 为主输出） |
| 主输出 +5V | 典型 60 A max（300 W），±1% 精度，可选远端感测（Sense） |
| 辅助输出 +3.3V | 典型 30 A max（99 W） |
| 辅助输出 +12V | 典型 10 A max（120 W） |
| 辅助输出 -12V | 典型 1 A max（12 W） |
| 输出纹波/噪声 | ≤50 mVpp（20 MHz BW） |
| 保护功能 | OVP / OCP / SCP / OTP / UVP，自动恢复或锁定（依板载跳线/DIP） |
| 热插拔 | 支持，带背板顺序上电（Soft-start）及 ORing MOSFET 均流 |
| 冗余并联 | 支持 N+1（需机箱双电源槽 + 背板 ORing 二极管或 MOSFET） |
| 冷却方式 | 内置智能温控轴流风扇，气流前→后，转速随温度调节 |
| 状态指示 | 前面板 PWR（绿）/ FAULT（红/橙）/ DC OK LED |
| 机械尺寸 | 6U Eurocard：233.35 × 160 × ≈100 mm（H×W×D），J1/P47 电源连接器 |
| 工作温度 | -20℃～+70℃（高温降额使用，典型工业级） |
| 存储温度 / 湿度 | -40℃～+85℃ / 5–95% RH 无冷凝 |
| 认证 | CE / cULus，符合 EN 61000-6-2/6-4 EMC |
| MTBF | >200,000 h（Telcordia SR-332 Method I，25℃ 估算） |
产品介绍
CompactPCI 信号处理机箱突然全槽掉电但板卡看不出坏？先量电源模块后端 +5V——电容老化后压降超限背板 Power Good 拉低整框关断，这是 CPCI-AC-6U-500 最常见的更换理由。拔旧（记 DC OK LED 原状态）、插新、推到位锁把手、观察 DC OK 常亮即恢复，组态或背板跳线无需改动。现场实测：原配 400W 带新加 FPGA 载波卡后 +3.3V 轻微压降超限，升 500W（此型号）余量充裕温升还低 6～8℃，大一级电源效率曲线更优。
两点要泼冷水：①这只吃交流电——若您机箱是车载 28VDC 输入需找 CPCI-DC-6U-500 而非此款；②极少数老 Schroff 早期定制背板（非标 P47 引脚定义移了 Sense 线）可能需核对，标准 PICMG 2.11 背板直接插。市面流通含 NOS 与测试良品，要求卖家上电空载测各路输出电压+风扇启停+DC OK 信号，只看外观不够——电解电容休眠久可能冷启失败。
替换与升级建议
✅ 直接替换
- 900-7002-10 ←→ 900-7002-99（Digital Power 同型）：完全电气与机械兼容，直接互换，建议用晚批次（99或10均可）。
- CPCI-AC-6U-500 ←→ CPCI-AC-6U-400：向上兼容，400W 可被 500W 替，反之降功率慎用（系统总功耗须 <350W 才可用 400W 暂替）。
- ：允许，均流自动分配，建议同型号成对冗余。
⚠️ 需确认机箱兼容性
- 换其他品牌 6U CPCI 500W AC（Kontron/Schroff 原厂贴牌）：PICMG 2.11 标准理论兼容，但个别老定制背板 Sense 线接法不同——首上电建议空载测电压再插背板。
- DC 输入机型（CPCI-DC-6U-500）：不互换，需改机箱 AC/DC 进线配电。
❌ 硬件不兼容
- 3U CPCI 电源模块——尺寸与背板引脚不同。
- ATX / Flex-ATX 工控电源——无 CPCI J1/P47 连接器，无法插入。
若无 900-7002-10 现货可用 900-7002-99 直接替（多数采购问的就是这个互替关系），短期应急极低功耗系统(<350W)可用 CPCI-AC-6U-400 暂替但失去 N+1 冗余能力。
常见问题解答 (FAQ)
Q1：900-7002-10 和之前问的 900-7002-99 能混用吗？直接替？
完全可以直接互替，电气参数、尺寸、J1 P47 引脚一致。差异在批次/认证标签，不影响运行。建议同一冗余对尽量同型号但混用不报错。
Q2：PSMU-350-3 是什么？需要一起买吗？
PSMU-350-3 是机箱制造商（典型 Schroff）给”CPCI 电源托架+背板配电单元”的总成编号，里面安装的正是 模块。已装机柜有托架只需订电源模块(900-7002-10)；托架损坏或新装机箱才需订 PSMU-350-3 总成。
Q3：支持热插拔更换吗？要注意啥？
支持。前提：双电源冗余配置且另一块承担 100% 负载余量，或系统允许短暂断电。操作——松把手→慢拔出→插入新模块→推到底锁→观察 DC OK LED 常亮。单电源系统必须先关机。
Q4：AC 进线接模块前面 IEC 口还是机箱后部？
依机箱厂：多数 6U CPCI 机箱 AC 经后部端子排送入电源模块背部 P47 连接器；少数独立型带前面板 IEC320（本型通常经背板）。确认您机箱接线图——别硬插 IEC 线到模块前面板（通常没有），误接可能短路。
