产品详情
· 型号： CPCIAC-6U-500（900-7002-10）
· 品牌： TeIKOOR（CompactPCI / 加固工控电源定制厂商）
· 系列： CPCI 6U System Power Supply Module — 500W Multi-Output
技术参数
| 参数项目 | 规格数值 | 备注/标准 |
|---|---|---|
| 完整型号 | CPCIAC-6U-500 900-7002-10 | 500W 6U CPCI 电源模块 |
| 适用架构 | CompactPCI 6U (PICMG 2.0) 背板 | 插 CPCI 机箱 PS 槽或内置 tray |
| 交流输入 | 90–264 V AC，47–63 Hz（典型） | 全范围切换，不挑市电 |
| 直流输入(选) | 36–72 V DC（依具体配置单） | 部分批次带 DC 输入版 |
| +5V 输出 | 最高 60A（500W 总包内） | 主供 CPCI 逻辑 |
| +3.3V 输出 | 最高 30A | 现代 CPCI CPU 板辅电 |
| +12V 输出 | 最高 18A | 磁盘/外围 |
| -12V 输出 | 最高 1A | 串口/音频类 |
| +5VSB | 2A（待机） | 用于 CPCI 唤醒 |
| 总连续功率 | 500W @ 25℃（降额 >50℃） | 强制风冷 |
| 保护功能 | OVP / OCP / SCP / UVP / Thermal Shutdown | Auto-recovery |
| 背板信号 | PWR_GOOD / /ENABLE / /INHIBIT | PICMG 2.0 规范 |
| 冷却方式 | 内置轴流风扇（吸风/鼓风依机箱） | 滤网可清 |
| 工作温度 | -10 … +55℃（带降额） | 加固工规 |
| 认证 | CE / UL 60950-1 / EN 55022 Class A | RoHS 合规(后期批) |
| 安装 | CPCI 6U PS 插槽 或 机箱电源 tray（依机箱） | 配把手/导销 |
产品介绍

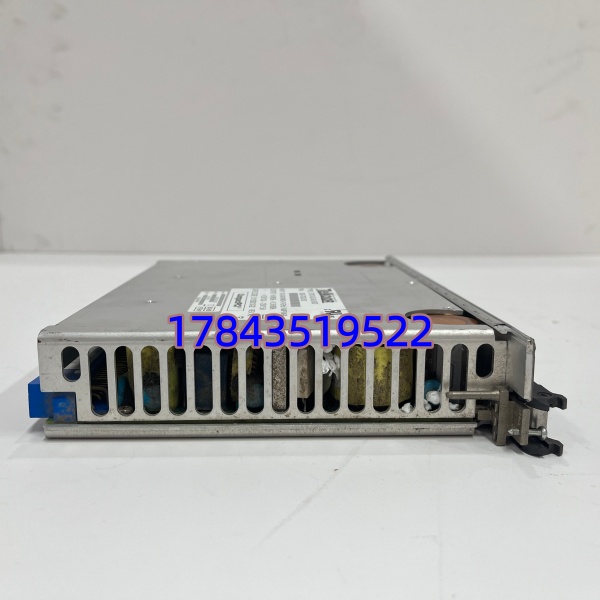

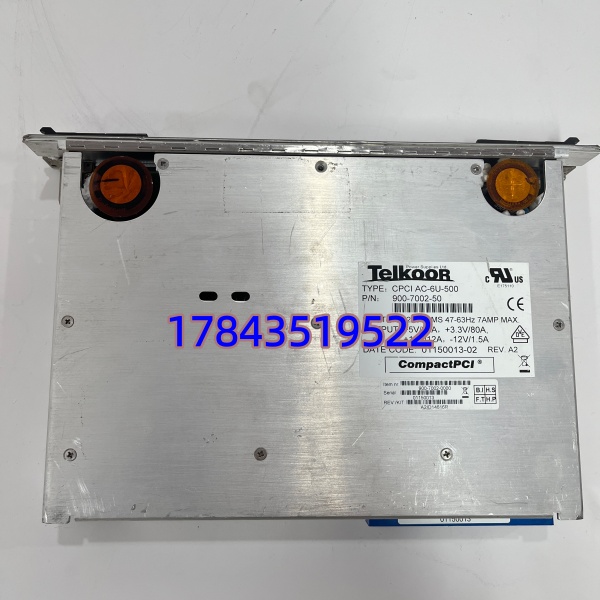

雷达或加固测控台 CPCI 机箱突然全线板卡掉电——十有八九是这块电源模块风扇堵转热保护或电解电容干涸。TeIKOOR 这款 CPCIAC-6U-500 在军工/交通领域常作 Schroff / Elma 6U 机箱的配套供电源，把 220V AC 转成 CPCI 背板标准的多路低压。严格来说 900-7002-10 中尾缀涉及风扇风向、输出线缆定义及是否带冗余 OR-ing 二极管——换装前最好拍下旧模块侧面标签比对，特别是早期版本引脚排列在 PWR_OK 定义上偶有微调（PICMG 2.0 规范虽标准但厂商自定义针偶有出入）。
现场实测发现，很多”电源坏”其实是大负载板卡（如 DSP 处理卡）拔掉后恢复正常——说明原 500W 已老化带不动峰值，直接换新模块解决。采购只需确认三点：①机箱是标准 6U CPCI（非 cPCI Serial / VPX 背板，后者供电时序不同）；②原电源标签含 CPCIAC-6U-500 及近似后缀；③确认机箱是单 PS 槽还是需要 1+1 冗余（此型号通常单模块）。渠道欧仓有测好库存通常 24h 发，比等原厂（TeIKOOR 部分型号交期 12–16 周）更适合抢修。
替换与升级建议
- ✅ 直接替换 — TeIKOOR CPCIAC-6U-500 同后缀或 900-7002-xx（引脚兼容变体）
物理尺寸、背板针定义、输出连接器全同。关机拔出替换，确认风扇转向正确（通常向机箱外侧排风），上电查 +5V STBY 及 PWR_GOOD LED，约 10 分钟。
- ⚠️ 需核对引脚 — 同系老版 CPCIAC-6U-400 或早期 500W(不同 OEM如 XPP/Power-One)
400W 版物理可插但最大负载低，不建议替 500W 除非确认实际功耗＜350W。其他品牌（Power-One / Lambda CPCI 6U）引脚定义 90% 兼容但 PWR_GOOD 与 /INHIBIT 逻辑建议用万用表比对原模块再上电，不确定先问技术支持。
- ❌ 硬件不兼容 — CompactPCI Serial (PICMG 2.16) PS / ATX 台式电源 / VME 电源模块
CPCI 6U 电源背板接口与 CPCI Serial、ATX、VME 均不同，物理插不进或引脚定义混乱，严禁强行改线代用——可能烧毁背板。
TeIKOOR 部分定制电源依项目 EOL，市场依赖测好库存。关键 CPCI 系统建议按 N+1 冗余电源或至少备同型号。
常见问题解答 (FAQ)
1. 后缀 900-7002-10 跟 900-7002-08 能互换吗？
尺寸与背板主供电针通常一致，差别多在风扇风向或输出线缆长度/标签。建议核对旧模块侧面 Full PN，微差一般可替，有明显 Pinout 标注不同时拍照给我们确认。
2. 换上新电源风扇不转或反转正常吗？
CPCI 电源风扇通常在负载＞30% 或温度＞40℃ 启转（温控），刚上电可能停。若一直停且背板 +5VSB 正常但主输出掉电查 OTP。反转少见——多因机箱风道设计要求吸风而非排风，属正常（依机箱手册）。
3. 怎么判断是真坏还是后端板卡短路拖死？
先拔掉所有 CPCI 业务板卡只留电源+背板，上电测 +5V/+3.3V 输出端。如空载电压正常说明电源 OK、某块板卡短路，逐块插回定位——这是现场最快判据。
4. 含 CPCI 机箱和背板吗？
不含。本价为电源模块单体，原机箱背板、导轨、风扇托盘可继续用（检查背部连接器氧化）。
