描述
产品详情

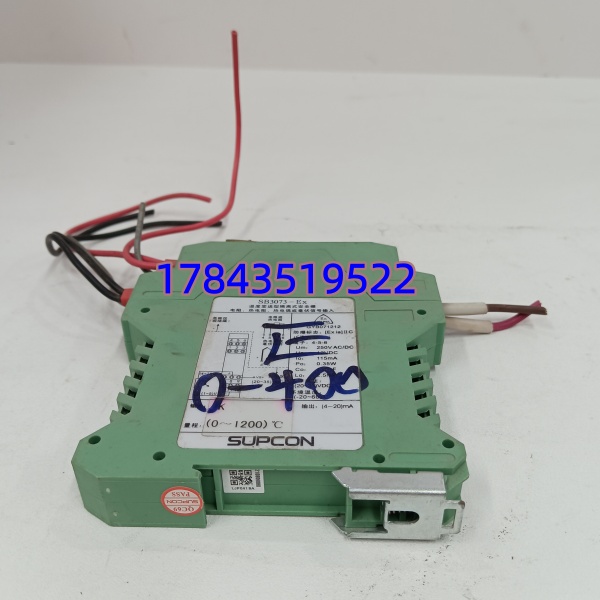

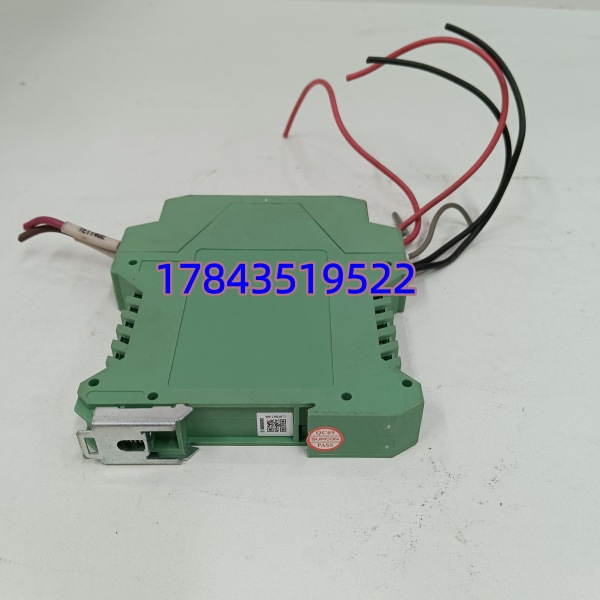

· 型号：SB3073-Ex
· 品牌：SUPCON（浙江中控技术股份有限公司）
· 系列：SB3000-Ex 系列 — 温度变送型隔离式本安安全栅
规格参数
- 产品类型：单通道温度变送型隔离式本安安全栅（Isolated Intrinsic Safety Barrier + Temp Transmitter）
- 通道数：1 路
- 现场侧输入：2/3线制 Pt100（-200～+850℃）、Cu50（-50～+150℃）、J/K/T/E/R/S/B/N 型热电偶、mV 信号（-75～+75mV 或指定量程）
- 安全侧输出：4–20mA DC 或 1–5V DC（订货时注明，默认 4–20mA）
- 本安防爆等级：[Ex ia] IIC T6 Ga（NEPSI 认证，可用于 0区/1区/2区危险场所）
- 供电电压：24V DC ±10%（由安全侧供电，典型功耗 ≤1.5W）
- 隔离方式：输入/输出/电源 三端口磁/光电隔离，隔离耐压 ≥250V AC/DC
- 测量精度：±0.1% FS（温度测量含非线性补偿，典型 ±1℃ @20℃）
- 响应时间：≤10 ms
- HART 支持：双向 HART 协议透传（与 4–20mA 共用）
- 断线/故障报警：输出高报 21.6mA 或低报 3.2mA 可选（需拨码/软件设置）
- 工作温度：-20～+60℃（机柜内），存储 -40～+85℃
- 湿度：5%～95% RH（非冷凝）
- 安装方式：35mm 标准 DIN 导轨安装
- 接线：螺钉端子，输入侧（现场）与输出侧（控制室）分开标识
- 外形尺寸：约 16(宽)×116(高)×110(深) mm，约 80g
- 认证标准：GB 3836.1/4（Ex ia IIC），NEPSI 防爆合格证（以铭牌为准）
产品介绍
SB3073-Ex 是浙大中控 SB3000-Ex 系列里专做温度信号的安全栅——不光限能防爆，还内置温度变送功能。现场 Pt100 或热电偶直接接进来，它把信号隔离、线性化后转出标准 4–20mA 给 DCS AI 卡，省掉现场温度变送器或安全栅+变送器两套东西。三端口隔离能扛住现场地电位差，防爆等级 Ex ia IIC T6 够进最危险的 Zone 0 区。
坦白讲，这东西在中控 ECS-700/ECS-100 系统里配合原厂端子柜最顺——端子排定义直接对应，不用改图纸。进口品牌同类本安温度栅贵两三倍，功能一样，SB3073-Ex 在化工和炼化项目里是性价比首选。有一点要注意：订货必须注明输入类型（Pt100 或热电偶型号）、量程范围和输出形式，出厂按此固化或可通过手持编程器改写（依具体版本），别买通用型号回来才发现量程对不上。
应用场景与行业案例
我遇过化工厂隔爆接线箱里的普通温度变送器被雷击打坏，浪涌沿屏蔽层窜进控制室把 AI 卡烧了。后来全改成 SB3073-Ex 这种三端口隔离本安栅——现场哪怕遭感应雷或接地不良，隔离层把共模干扰吃掉，DCS 侧安然无事，这是普通非隔离变送器做不到的。
典型场景：
- 炼油/乙烯装置防爆区温度监测：反应釜、加热炉 Pt100 直接进 SB3073-Ex，Ex ia IIC T6 满足 Zone 0 要求，输出 4–20mA 进 ECS-700 AI 卡
- 煤化工气化炉测温回路：高温热电偶（S/K 型）经安全栅隔离变送，HART 透传方便现场校验
- 药厂/食品防爆车间 CIP 温度监控：Cu50 小信号隔离放大，抗变频器干扰保证灭菌温控精度
- 老装置安全整改（非本安→本安）：拆掉原非本安温度变送器，换 SB3073-Ex 串在回路里，满足 HAZOP 本安要求不需改 DCS 接线
真实案例：西北某煤化工甲醇装置，原设计现场 Pt100 经普通温度变送器进 AI 卡，Zone 1 区本安不符合新规范。采购 -Ex 按原 Pt100 量程（-50～200℃）定做，停机 2 小时拆旧变送器、装安全栅（仍用原屏蔽双绞线），DCS 侧不用动——开工后温度读数稳，误差 < 0.3℃，安评一次过。仪表班长说”早知道本安栅带变送功能，当初就不该多花冤枉钱买现场变送器”。
常见问题解答 (FAQ)
A：带。它不是只限能的那种简单齐纳安全栅，而是隔离式温度变送安全栅——现场热电阻/热电偶进来，它自己做 A/D 转换、线性化，再 D/A 出 4–20mA。等于安全栅+温度变送器合一，省一个设备。
Q2：支持热插拔吗？运行中能换吗？
A：导轨安装模块支持带电插拔（结构设计允许），但拔出瞬间该温度测点信号中断——若参与联锁或重要控制回路，建议工艺允许时停该点再操作，或在 DCS 侧先置手动偏置。换上新件注意端子紧固力矩，松动会引起测温漂移。
Q3：和 ECS-700 / ECS-100 系统兼容吗？需要特殊组态吗？
A：完全兼容。它输出标准 4–20mA（或 1–5V），DCS 侧按普通 AI 点组态就行。支持双向 HART，ECS-700 可在工程师站通过 HART 读现场仪表信息（需 HART 调制解调卡或 HART 通讯卡配合）。
Q4：订货时要注意什么？不同输入能现场改吗？
A：必须注明——①输入类型（Pt100 / Cu50 / 热电偶型号 / mV 量程）；②测量范围（如 Pt100 -50～200℃）；③输出形式（4–20mA 或 1–5V）；④报警方向（高报/低报）。部分批次支持手持编程器重配，但大多数项目按固化版本发货，订错改不了，核对清楚再下单。
Q5：如何判断好坏？常见故障现象？
A：通电后输出应随温度变化在 4–20mA 范围。常见毛病：接线端子氧化接触不良（输出固定 3.2mA 或 21.6mA 报警值）、热电偶冷端补偿异常（读数偏高恒定值）、供电 24V 纹波大导致跳动。先量供电电压和输入端阻值再怀疑模块本身。
Q6：二手/库存件怎么验？
A：接标准信号源（电阻箱模拟 Pt100 或毫伏源模拟热电偶），测输出端电流是否在精度范围内；看防爆铭牌 NEPSI 证号清晰、端子无烧蚀；通电 30 min 输出稳定无漂移。建议要供应商提供测试记录，保 6～12 个月。
