描述
产品详情

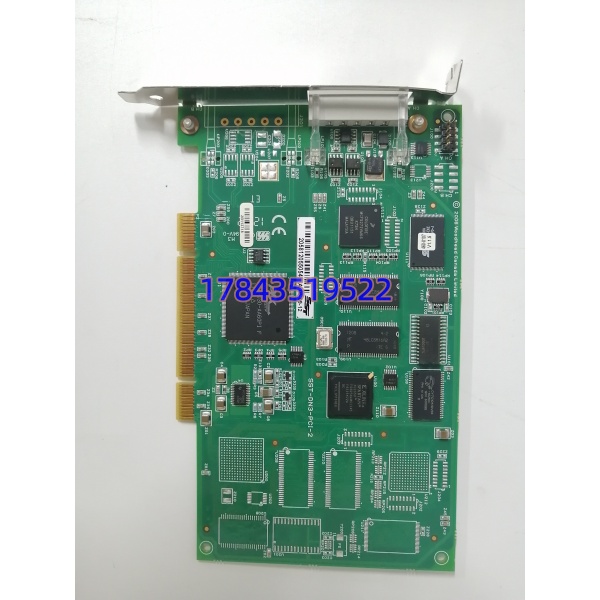

· 型号：SST-DN3-PCI-2 DSQC658
· 品牌：SST（Molex），与ABB机器人系统兼容
· 系列：SST-DN3 / ABB DSQC658
规格参数
- 产品类型：PCI总线DeviceNet主/从通信接口卡
- 等效ABB型号：DSQC658（订货号3HAC025779-001 / 3HNA019428-001）
- 总线接口：通用PCI（3.3V / 5V兼容，32位）
- 通道数量：2个独立DeviceNet通道（双DN3端口）
- 通信协议：DeviceNet（主站/扫描器 + 从站/适配器模式）
- 波特率：125 kbps / 250 kbps / 500 kbps（自动协商或手动配置）
- 最大从站数：主站模式下支持最多63个从站设备
- 板载处理器：32位RISC协处理器
- 内存配置：512 KB共享RAM/通道（另有渠道标注64MB SDRAM+2MB SRAM，需核对原厂手册）
- 隔离电压：500V网络隔离（光电隔离）
- 工作温度：0°C ~ +65°C（另有渠道标注-40°C~+85°C，以原厂手册为准）
- 适用控制器：ABB IRC5（M2004及后续版本），兼容IRC5P、S4C（需适配器）
- 操作系统支持：Windows 7/10/11（32/64位）、Server、Linux、VxWorks（需对应驱动）
- 连接器：2×5针DeviceNet开放式连接器
- 重量：约0.14 kg
产品介绍
SST-DN3-PCI-2 DSQC658是一块PCI接口的DeviceNet通信卡，说白了就是让你用一台普通工控机直接跟ABB IRC5机器人控制柜对话。ABB原装的DSQC658模块如果坏了、或者你想从PC端监控机器人状态、做离线编程和数据分析，就用这块卡插到工控机的PCI槽上，通过DeviceNet协议跟机器人控制器连上，实现数据交换。
这卡的核心优势在两点。第一是双通道设计——两个独立的DeviceNet端口，一路可以接机器人内部I/O，另一路接产线DeviceNet主干网，物理隔离方便排查故障，也省得安全I/O和过程I/O搅在一起。第二是板载RISC处理器，协议处理不占用主机CPU资源，通信抖动小，这对机器人高速运动中的实时数据交换很关键。网上有些备件商把它描述成“三轴运动控制卡”，那是套模板抄错了——它的定位是通信接口，不是运动控制本身。
另外注意一点：SST-DN3-PCI-2是第三方兼容卡，不是ABB原厂生产的DSQC658，但功能、引脚、协议层面完全兼容，可以替代原装模块使用。采购时确认是SST品牌，别花原厂价买了第三方件。
应用场景与行业案例
痛点切入
ABB IRC5机器人一旦DeviceNet通信断了，整个工作站要么停机要么失控。更麻烦的是原装模块如果停产或者供货周期长，你只能干等。SST这块卡就是解决这个问题的——直接替代原厂，插上就能用，不用改接线和软件配置。
典型场景
- ABB IRC5机器人诊断和维护：现场维护工程师把这块卡装在手提工控机里，连接到IRC5控制柜，通过RobotStudio或者其他诊断工具实时看机器人状态、上传下载程序、读取故障日志，不用依赖示教器那小块屏幕。
- 自动化产线多机器人协同：汽车焊装车间十几台ABB机器人，每台IRC5配一块SST-DN3-PCI-2卡接到PC，上位机统一采集每台机器人的节拍时间、报警记录、I/O状态，做OEE分析和预测性维护。
- 离线编程与仿真验证：研发或工艺部门用PC跑RobotStudio做离线编程，通过这块卡把编好的程序下到真实机器人控制器里验证，不用反复跑去现场操作示教器。
- 老旧系统备件替换：柜子里原装ABB 坏了，ABB原厂备件交期4-6周甚至更久，直接买SST-DN3-PCI-2插上，驱动装好就能恢复通信，不用动柜内配线和机器人配置。
真实案例
西南一个汽车零部件厂的焊接车间，有一台ABB 机器人的DeviceNet通信突然断了，外部I/O站全失联，机器人只能手动操作。仪表班长老刘查了半天，发现是控制柜里那块模块的端口指示灯不亮了，判断模块硬件故障。他联系ABB询价备件，回复说交期8周，车间主任脸都绿了——这条产线停8周，客户订单全得延期。
后来备件商推荐了SST-DN3-PCI-2，说跟原装完全兼容。老刘半信半疑地买了一块，插到工控机的PCI槽上，装了驱动，用原来的DeviceNet配置文件直接跑起来，通信恢复。老刘后来说：“同一块板子，原厂的订货号是3HAC025779-001，第三方兼容件能做到引脚对引脚、协议对协议，不挑系统版本，这在工业备件里算良心了。”从那以后他们库里常备一块，以防原厂备件断供。
常见问题解答 (FAQ)
它是一块PCI总线的DeviceNet通信接口卡，跟ABB原装功能完全对应。网上有些备件商把它描述成“三轴运动控制卡”、“控制轴数目3个”，那是套模板抄错了，别信。它只管通信，不管运动控制。你拿它来是为了让PC跟机器人对话，不是让PC直接控制电机。
能。就是作为ABB 的兼容替代品设计的，引脚定义、通信协议、软件接口完全兼容。ABB原装的订货号是3HAC025779-001或3HNA019428-001，而SST这块卡用的是自己的型号体系，但你在ABB RobotStudio和系统里识别到的就是。插上装好驱动，原有配置不用改就能跑。
问：它支持什么操作系统？Win10/Win11能用吗？
支持Windows 7/10/11的32位和64位版本，也支持Windows Server。如果是Linux或VxWorks系统，需要确认是否有对应版本的驱动支持。买之前问供应商要一份驱动光盘或者下载链接，别买回来发现没驱动。
