描述
产品详情

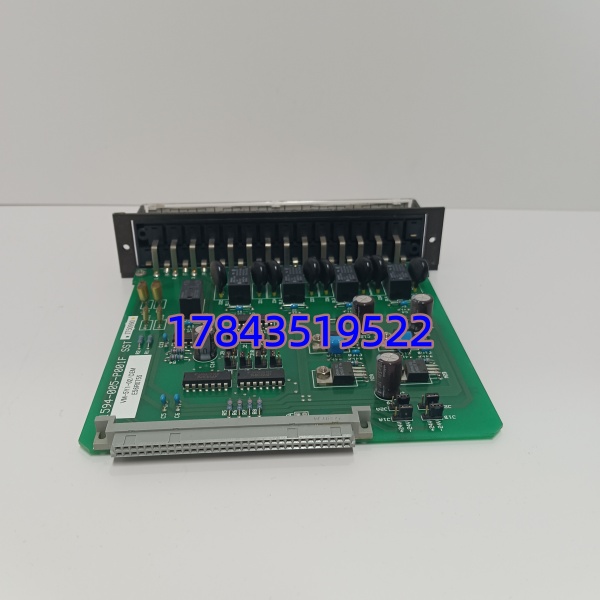

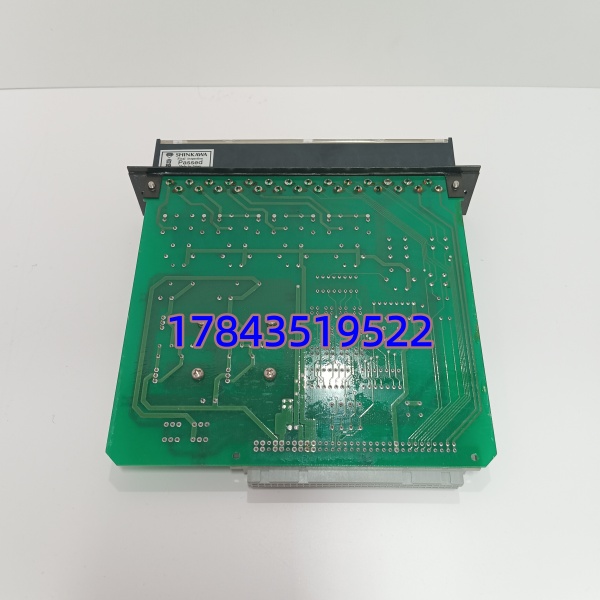

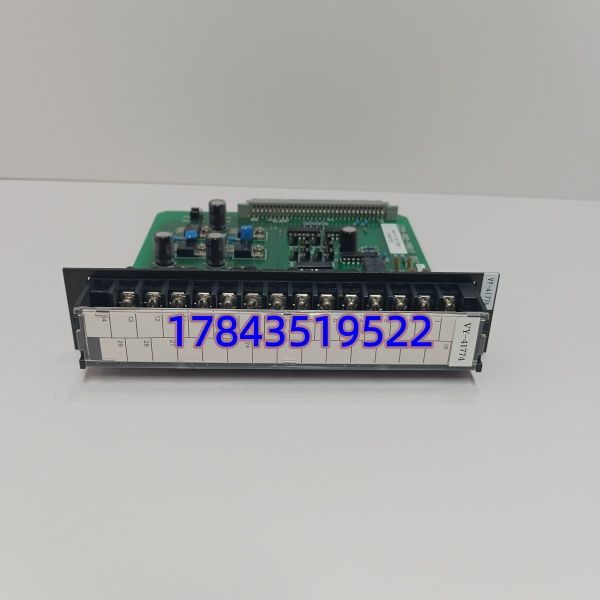

· 型号：VM-5Y1-02GEM（1594-005-P001F）
· 品牌：Shinkawa (新川電機 / Shinkawa Electric — Japan)
· 系列：VM-5 Series Machinery Protection System — Dual Channel Shaft Vibration (Proximity) Monitor Module
技术参数
| 参数项 | 规格值 |
|---|---|
| Shinkawa型号 | VM-5Y1-02GEM |
| 部件号(Order Code) | 1594-005-P001F（GEM=特定Option：继电器输出/通信组态等，以原标签为准） |
| 适用系统 | Shinkawa VM-5 框架（VM-5 Main Frame / VM-5R 机架），插于框架 I/O 槽位 |
| 安装方式 | VM-5 机架专用卡槽（Eurocard 式插卡 + 前锁紧柄），或由 VM-5 电源/通信模块背板总线供给 |
| 传感器输入 | 2 通道 电涡流探头信号（通常配 3300 系列 8 mm OD Proximity Probe + Extension Cable，阻抗 7.5–12 kΩ @ 76 kHz） |
| 探头驱动电压 | -24 V DC（由模块内置振荡器供给，典型 2 mA 恒流源驱动） |
| 输入信号范围 | -4 V ～ -20 V DC（对应探头间隙电压，零点通常在 -10 V～-12 V 依间隙设定） |
| 测量参量 | 轴相对振动峰-峰值 (Peak-Peak, mils / μm)，单通道或 XY 合成矢量/椭圆轨迹（需 VM-5 处理单元支持） |
| 频率响应 | 0.25 Hz – 500 Hz (15 – 30,000 cpm)，-3 dB 点依滤波设置 |
| 报警设定 | 两级独立可设：Alert (Alarm) & Danger (Trip)，前后动作延时 0–99 s 可调 |
| 继电器输出 | 每模块 Alert / Danger 各 1 组 Form C（典型 5 A 250 V AC / 30 V DC），可组态为 latching / non-latching |
| 模拟输出 | 2× 隔离 4–20 mA（对应 Ch1/Ch2 pp值 或 自定义映射），最大负载 500 Ω |
| 缓冲输出(Buffer) | 每通道 TP 测试点或直接缓冲输出（AC coupled 振动波形 / DC gap voltage），供便携式分析仪 |
| 组态方式 | VM-5 前面板键盘 + LCD 或 Shinkawa VM Config Software（RS-232/485 或 Ethernet 依机架通信卡） |
| 供电 | 由 VM-5 机架背板供给 ±15 V / +5 V DC，典型模块功耗 ≤ 3 W |
| 校准 | 前面板 Zero / Span 调节或软件电子校准；典型线性误差 ≤ ±1% FS |
| 工作温度 | 0 ℃ ～ +60 ℃（柜内安装，IEC 60571 工业级） |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 湿度 | 5%–95% RH，非冷凝 |
| 认证/标准 | 设计符合 API Std 670 (4th/5th Ed) 机械保护系统要求；CE mark |
| 物理尺寸 | 约 160×100×20 mm（Eurocard 3U 风格，依 VM-5 机架具体尺寸），重量 ≈ 0.15 kg |
产品介绍
电厂TSI改造里碰过老国产振动卡冬天间隙电压漂移导致误报警跳机——换成 Shinkawa VM-5Y1-02GEM 后最大改善是内置温度补偿让 -10 V 零位冬夏波动 < 0.03 V，API 670 要求的两级报警和缓冲输出也齐全，便携振动分析仪直接从 Buffer 口取波形不用解开探头线。它本质就是 TSI（Turbo Supervisory Instrumentation）里专门干轴相对振动监测的那张卡，把电涡流探头的电感变化转成间隙电压再算出 pk-pk 振动值，送给保护继电器或 DCS/ITCC 做趋垫监视。
对汽机/压缩机 TSI 维护及采购的价值：一是与 VM-5 机架老版振动卡（VM-5Y 早期 Rev）插槽及背板兼容，VM-5 机架在线更换（先确认 Alert/Danger 已闭锁或系统切旁路），下载原组态参数通常不需改逻辑，停机窗口压到 10 分钟内；二是国内有渠道测过日系库存或代理新货，原厂日本订一般 6–10 周且部分老 Option 转 Legacy，抢修不建议赌原厂。提醒——若您现系统是 Bently Nevada 3500 框架（3500/42M）不能直接替，需整套换框架或保留 3500 另加 Shinkawa VM-5 小框架；另外探头间隙电压零点务必按现场探头线性范围重校，别照搬旧值。
替换与升级建议
✅ 直接替换
- VM-5Y1 早期硬件版本（不同 Rev / 微后缀如 1594-005-P000X）→ 可同槽直接替换，VM-5 机架组态参数通常保留，换完 Read from Module 确认报警设定值一致，建议做一次 Gap Voltage 校验。
- 同框架内新增第二块 VM-5Y1-02GEM（原仅单通道或单径向）→ 插槽→VM-5 Config Software Add Module→Download，不需动原振动通道设置。
⚠️ 软件兼容（需改配置/增硬件）
- Shinkawa VM-3 系列轴振卡（VM-3*A）→ 物理卡尺寸和背板不同，VM-5Y1 不能插入 VM-3 机架；若整柜 VM-3 升 VM-5 需换电源/机架/通信模块及重组态（属系统级改造，约 1–2 天）。
- Bently Nevada 3500/42M（轴振卡）→ 功能等效但框架/探头标定曲线(Scale Factor)不同，若现场已用 BN 3300 探头想保留探头可尝试 VM-5Y1 配 BN 探头（需确认 -24V drive 及 Gap 线性兼容，多数情况 OK），但必须整套撤掉 3500 框架换 VM-5 机架，属跨品牌改造。
❌ 硬件不兼容
- Bently Nevada 3500 机架 I/O 槽 → 尺寸、背板、供电全不同，严禁插入。
- ABB S800 AI810 / HIMA DO 等过程 I/O → 完全无关，不可混用。
若现柜无 VM-5 机架（含电源 VM-5PS、通信/CPU 模块、端子块），仅凭 VM-5Y1-02GEM 无法独立运行或测试。
常见问题解答 (FAQ)
Q1：这卡能直接换我 VM-5 机架里坏的 VM-5Y1 吗？用改参数吗？
A：能直接插同槽替换（建议先闭锁报警/跳闸或确认 DCS 已收到旁路信号）。VM-5 Config Software 连上→Read from Device→确认模块识别→Download All Settings。原报警值/间隙电压零点/量程通常保留在机架 NVRAM，但仍要核对 Gap Voltage 是否在探头线性中段（通常 -9 ～ -13 V），偏差大时重新 Zero 校准。
Q2：配 Bently Nevada 3300 系列 8mm 探头可以用吗？间隙电压怎么设？
A：可以用。Shinkawa VM-5Y1 驱动 -24V 恒流源兼容 BN 3300 探头特性。典型 8 mm 探头线性范围 0.25–2.3 mm（对应 -4 ～ -20 V），零点一般设在 1.0～1.27 mm 间隙处（-10 V～-12 V）。建议按探头原厂 Linearization Curve 确认现场安装间隙对应电压值再设 Zero。
Q3：是全新原装日本产吗？有校验证书和测试报告吗？
A：我方可供全新原装渠道货或经 Gap Voltage 线性扫描+报警继电器动作全检认证库存件（注明生产日期），随货附测试记录，全新件提供 12 个月质保（非人为损坏包换），可提供日本原厂校验证书副本或代理 COC。
Q4：交期一般几天？太原能发顺丰保价吗？
A：有库存通常 1–3 个工作日出库，太原可发顺丰保价（设备非危品）。原厂日本新订一般 6–10 周部分 Option Legacy Notice，建议抢修/备件先确认可发货批次再锁单。
