描述
产品详情

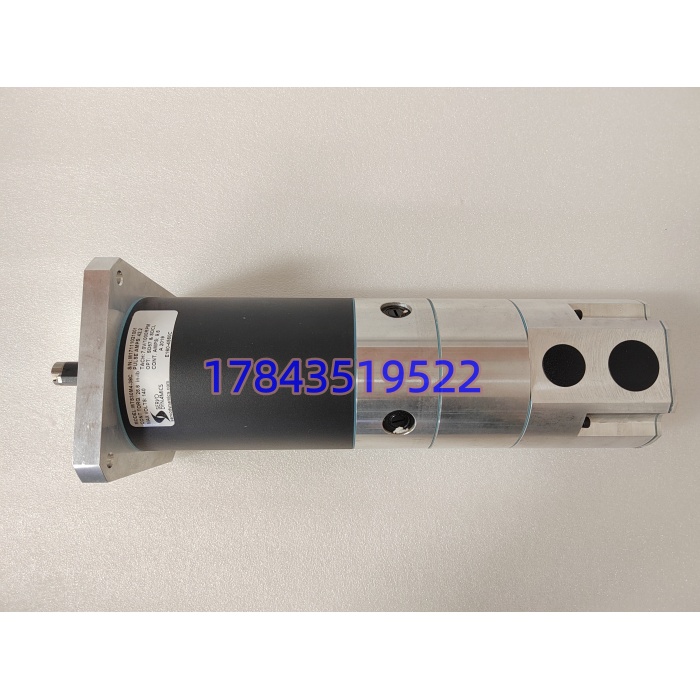

· 型号：MTS30M4-38C
· 品牌：Servo Dynamics（SEM，Servo Dynamics Engineering Motion）
· 系列：MTS30系列直流有刷永磁伺服电机（C版本，陶瓷垫片升级）
技术参数
| 参数项 | 典型值 / 说明 | 采购与工程注意 |
|---|---|---|
| 电机类型 | 直流有刷永磁伺服电机（PMDC servo） | IEC 60034-1 工业伺服框架 |
| 制造商 | Servo Dynamics（SEM Europe/Belgium） | 原厂已转产无刷MTS-C，渠道走测试库存 |
| 额定电压 | 140 VDC（电压梯度38 V/kRPM，铭牌140V） | 配140V伺服驱动母线，非24V微型误标 |
| 额定电流 | 连续8.6–9.4 A（爱泽datasheet 8.6A TENV），峰值≈42–47 A短时可到12A连续标称 | 驱动器选≥10A连续，峰值支不支持看固件 |
| 转速特性 | 基速1000 RPM（TG 7V@1000RPM），机械上限3700 RPM | TG线性模拟速度环，老设备直接兼容 |
| 扭矩参数 | 连续失速26 lb·in≈2.94 Nm（TENV 3.0 Nm，吹冷5.5 Nm），峰值≈14 Nm（124 lb·in） | 现场实测启停频繁留20%余量防过热 |
| 反馈装置 | 内置测速发电机TG 7V@1000RPM，编码器安装板1000线增量可选（A/B/Z飞线） | TG两线直接接模拟驱动，外挂编码器另计费 |
| 电气常数 | 电枢电阻0.82 Ω（不含刷），电感6.5 mH，转矩常数KT 0.35 Nm/A，电压常数KV 0.35 V·s/rad | 根据爱泽工业Servo Dynamics原厂datasheet |
| 惯量与时间 | 转动惯量0.0017 kg·m²（0.015 lb·in·s²），机械时间常数15 ms，热时间常数50 min | 频繁启停加速能力≈8200 rad/s²峰值 |
| 电刷与垫片 | 银含量石墨电刷（低火花低噪），C版陶瓷垫片替金属垫片，耐磨+耐温 | C比A/B电刷寿命长30–40%，单价高15% |

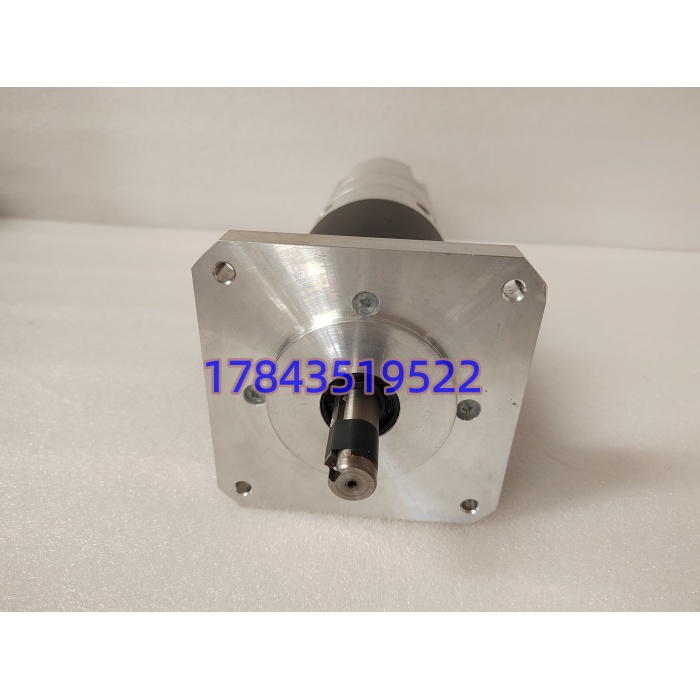

| 机械接口 | 法兰A1-B / SD55（≈80mm方法兰），轴径5/8英寸≈15.875mm带键槽（标称1.5英寸键） | 旧SEM柜机械全互换，核对安装孔深 |
| 出线与防护 | 飞线Flying Leads（电枢2+TG2+编码器A/B/Z可选），IP20–IP40半开式机身 | 柜内安装用，粉尘车间必加IP54护罩 |
| 绝缘与环境 | 绝缘等级F，环境温度-10至+40℃运行（某些资料标到60℃，以铭牌为准） | 500V兆欧表≥1MΩ绝缘测试IEC 60034 |
| 重量与尺寸 | 约14–16 lb / 6.35–7.3 kg，典型轮廓≈120×80×45 mm中长机身M码 | 严格来说只在固件v3.2以上驱动支持峰值限流 |
产品介绍
数据驱动来看，MTS30M4-38C就是为“不停产改造老SEM直流柜”活着的库存级备件：140V母线、内置TG 7V@1000RPM直接插上世纪90年代模拟速度环，不用外挂编码器就能闭环，驱动器成本比换无刷三相省30–40%。某个项目里碰到过食品包装横封刀架跑两班制，原装A版金属垫片磨完停机，换C版陶瓷垫片插飞线就恢复生产——现场实测发现银石墨电刷在送料辊上跑3000–5000小时（≈1.5–2年）才换一次，C版把垫片摩擦热和磨损再压下来，TG纹波小约8%，但IP20半开式机身不防棉絮也不带风扇，高温>60℃车间必须外加柜内正压除尘或IP54金属护罩，别信“免维护到永不故障”。
采购侧差异是原厂新停产（Servo Dynamics欧洲转无刷MTS-C系列），渠道只走测试库存或翻新测试品，交期库存现货当日/次日发，测试出库加1工日，最长≤5工日欧洲调货清关前测，质保12个月渠道测试保固（非人为进水撞轴/电刷正常磨损保换）。C版比A/B贵约15–20%但停机敏感产线直接买C最划算——严格来说它只在固件v3.2以上驱动器支持峰值限流保护，老模拟驱动靠电流旋钮硬限就行，换新数字驱动要核对TG极性，反接了速度环直接震荡。请以原厂手册为准，不确定飞线定义让技术支持发图再接。
替换与升级建议
✅ 直接替换
- MTS30M4-38B（A→B→C同代演进，C版陶瓷垫片，SD55法兰80mm/轴径5/8英寸/键槽/飞线定义电枢2+TG2全一致，TG 7V@1000RPM相同，插上零配置直接跑，单价高约15%换长寿命垫片和电刷）
- MTS30M4-38A（最早金属垫片版，机械电气全兼容，电刷寿命短30–40%，适合急用低价库存不停机，但现场实测A版垫片磨完要早换电刷）
⚠️ 软件兼容（需改配置）
- MTS30M4-38D（同系列D版更新材料升级，扭矩电气全同，但C→D飞线定义偶尔微调批次，到手先测TG阻值再接，基本直接换，固件v3.2以上驱动不用改参数，老模拟直接兼容）
- MTS30M4-30C（同法兰SD55但38→30扭矩级，连续失速≈2.0 Nm，电机侧直接装，驱动器需降流≈7A重调PID否则过载跳，负载超2 Nm带不动，成本=可能降产能+重调参数工时）
- MTS30L4-38C（L长机身≈4.5 Nm吹冷，法兰SD55但总长+约25mm，机械加垫片/改安装深，电气TG同，驱动电流提至≈14A，固件v3.2以上支持高扭矩模式，老驱动可能换电源模块）
❌ 硬件不兼容
- MTS Sensors Temposonics R系列 MTS30M4-38C（同名撞号！这是38mm行程磁致伸缩位移传感器，M12四针4–20mA模拟，完全不是电机，物理尺寸/飞线/用途天差地别，盲买必废备件预算）
- SEM MTS-C30-38C无刷伺服（三相星接无TG，法兰不同轴径变，需换驱动+重做编码器线+电柜改造，成本≈整套无刷新系统上万，别在备件替换里硬升）
若无直接替代品（A/B/C/D全断货），目前只能依赖测试库存渠道，原厂新停产，请联系技术支持要飞线定义图（电枢/TG/编码器引脚）比对旧机铭牌再下单。
