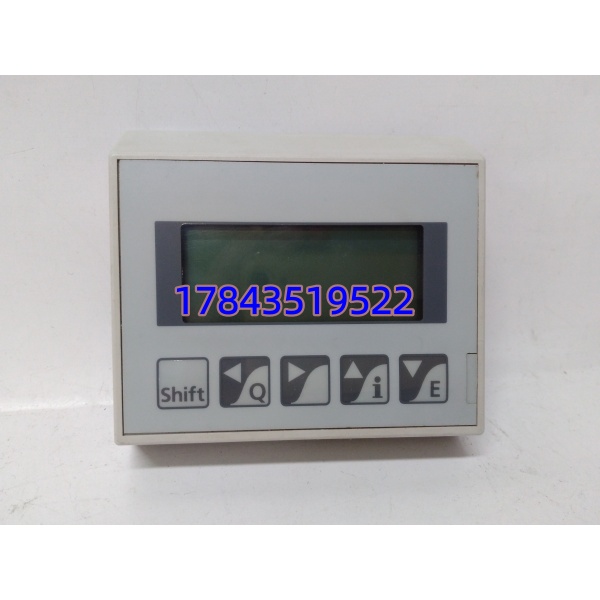

描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 制造商 | SAIA Burgess Controls (Crouzet / Honeywell 收购后延续生产) |
| 型号 | PCD4.D1XX (标识号 463665500) |
| 模块类型 | 数字量输入模块 DI，16 通道 |
| 输入电压额定值 | 24 VDC（典型工作范围 18.4 ~ 30 VDC） |
| 输入电流 (每通道) | 约 3 ~ 7 mA @ 24 VDC（依具体子型号 D1x0/D1x1 微调） |
| 输入类型 | 源型(Source/PNP) 或 漏型(Sink/NPN)，由公共端 M/L+ 接线决定 |
| 通道隔离 | 光电耦合隔离，现场侧与逻辑侧 ≥ 2500 V AC (1 min) |
| 输入滤波/响应时间 | 可组态，典型 0.1 ms ~ 几十 ms（取决于 PG5 组态设置） |
| 状态指示 | 每通道独立 LED（亮=输入有效），模块 RUN/ERR 指示灯 |
| 背板供电 | 由 PCD4 机架背板 +5 V / +24 V 取电（具体依机架配置） |
| 工作温度 | -25 °C ~ +70 °C（工业宽温版，依具体子型号批次） |
| 安装方式 | 35 mm DIN 导轨 / PCD4 专用机架插槽 |
| 防护等级 | IP20（须安装于控制柜内） |
| 认证标准 | CE, 符合 EN 61000-6-2 / EN 61000-6-4 EMC 标准 |

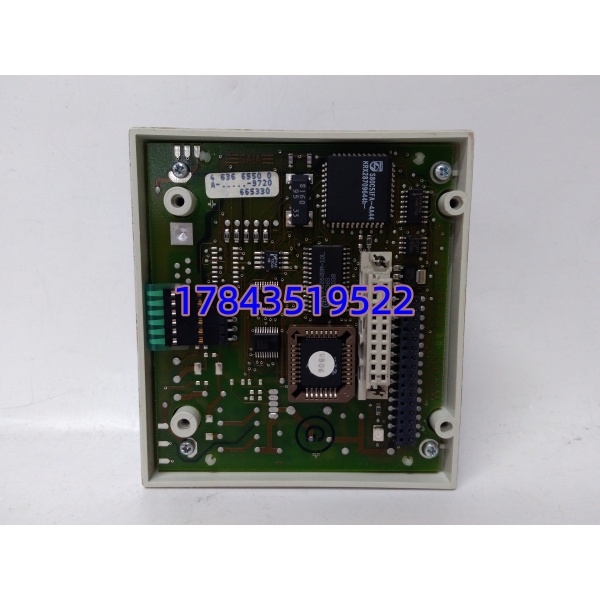

产品深度介绍
SAIA PCD4.D1XX 是 SAIA PCD 家族经典的数字量输入模块，工作在 PLC 底层的现场信号采集层，直接插接于 PCD4 本地机架或经扩展总线挂载。典型用在楼宇自控（HVAC 状态反馈）、水处理厂泵阀限位监测、以及欧洲进口包装/纺织设备的 PCD2/PCD3/PCD4 老系统维护改造中——国内不少 2000 年代引进的欧系产线至今仍跑着这套系统。
模块采用光电隔离设计，现场 24 VDC 开关量（限位开关、按钮、PNP/NPN 接近传感器）经通道滤波后送入 CPU，每通道有独立 LED 诊断灯方便快速排障。支持 PG5 软件内可组态的输入滤波时间，能有效抑制现场接触器/继电器弹跳带来的误触发。对老系统而言，这是直接原位替换、无需改程序的低成本恢复方案——前提是固件与底板兼容（详见下方避坑指南）。
SOP 质量控制透明化
1. 入库验收检测
- 来源追溯：核验原厂标签、序列号及 SAIA 防伪镭射码，核对 463665500 物料标识。
- 外观检查：放大镜检视金手指无氧化发黑、插针无弯曲，外壳无受热发黄、无第三方维修补焊痕迹。
- 附件核对：确认随附原厂盖板/说明书（如有），登记模块完整型号后缀（D1xX 具体变体）。
2. 上机功能真机测试 (Live Test)
- 测试环境：使用 SAIA 原厂机架 + PCD3.M5xxx/.CPU 搭建测试台，PG5 软件在线组态识别。
- 测试内容：
- 通电自检——观察模块 RUN LED 状态，确认 CPU 无”未知模块/I/O Fault”报警。
- 通讯握手——验证背板总线识别模块类型及序列号读取正常。
- I/O 打点——外部 24 VDC 信号源逐通道注入，确认对应通道 LED 亮且 PG5 在线状态位翻转。
- 负载温升——连续带电运行 >24 h，红外测温记录端子温升 ≤ 规定值。
- 测试记录：附带通电测试报告 (Test Report)，支持提供高清测试视频/照片供客户审核。
3. 核心电气参数测试
- 用 500 V 兆欧表测输入通道对地绝缘电阻 >10 MΩ。
- 接地连续性检查，确认屏蔽层接地点无虚焊。
4. 固件与程序验证
- 读取并记录模块硬件版本/固件标识（SAIA PCD 系列 DI 模块通常无独立可刷固件，重点核对硬件版本 Rev 与底板兼容性）。
- 微距拍照留存 DIP 开关设置（部分 I/O 模块带配置跳线，需与原机一致）。
5. 最终质检与防护包装
- 资深质检工程师签字确认 → 工业防静电袋真空密封 → 气泡膜 + 加厚瓦楞箱 → 贴 QC Passed 标签（含检验日期）。
