描述
产品详情

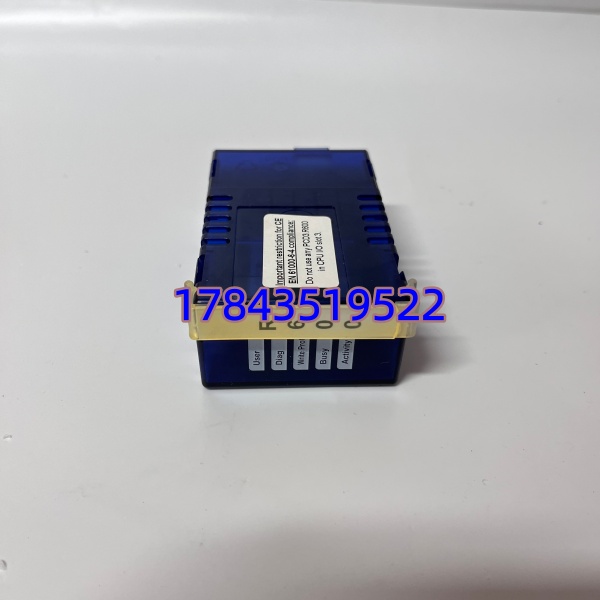

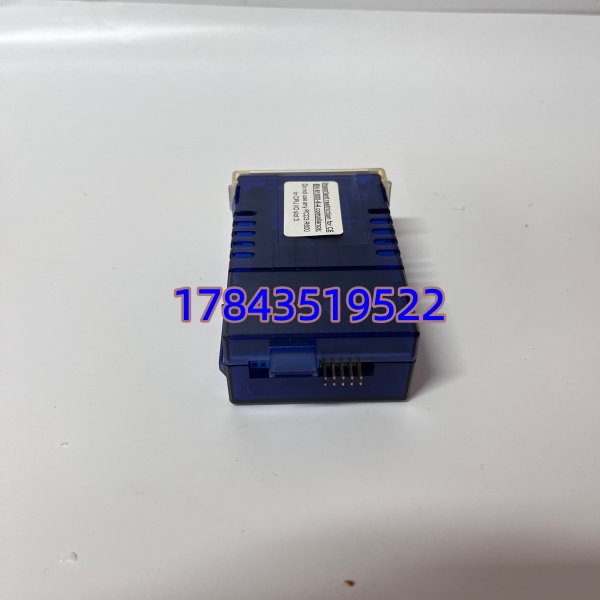

· 型号：PCD3.R60X
· 品牌：SAIA-Burgess Controls（现 HMS Networks Saia PCD）
· 系列：SAIA PCD3 系列 CPU 本地扩展模块（Storage / SD Card Interface Module）
规格参数
- 产品型号：PCD3.R60X
- 模块类别：SD 闪存卡接口扩展模块，用于 PCD3 CPU 本地扩展槽
- 适用主机：SAIA PCD3 系列 CPU（PCD3.Mxx0 等带本地扩展槽机型，以 PG5 硬件组态可识别为准）
- 安装位置： CPU 本体右侧扩展槽（Slot 0–3，依 CPU 型号支持槽位数不同）
- 存储介质：标准 SD / SDHC 卡（推荐工业级 SLC 类型，MLC 消费级卡不推荐频繁写入）
- 支持容量：依 PG5 固件版本通常支持 128 MB～2 GB 认证，部分新版可识别更大——以 Saia 认证 SD 卡清单为准
- 配置方式：模块面板上 10-bit BCD 旋转拨码开关设定操作模式（如自动备份、数据记录使能等）
- 背板供电：由 CPU 背板 5 V DC 供给，典型功耗 ≤100 mA（含插卡）
- SD 卡热插拔：支持模块固定时在线插拔 SD 卡（PG5 中可设写保护/卸载），模块本身不支持带电拔插出 CPU 槽——需断电或 Deactivate
- 文件系统：SBC FS（Saia-Burgess Controls 文件系统），FAT16/FAT32 经转换供 PG5 访问
- 数据保持：依赖 SD 卡，工业 SLC 卡典型数据保持 ≥5–10 年（温度相关）
- 工作温度：0～+60℃（模块本体），-25～+85℃ 依批次/卡规格（以标签为准）
- 存储温度：-40～+85℃
- 相对湿度：5%～95% RH（无凝露）
- 防护等级：IP20（装于控制柜内）
- MTBF：> 1,000,000 h（模块本体，Telcordia 方法估算）
- 认证：CE、UL、RoHS（以实物标签为准）
- 编程/调试软件：SAIA PG5 Suite（Hardware Config 中组态，需在 CPU 属性添加此模块）
产品介绍
.R60X 是 SAIA PLC 的本地 SD 存储扩展模块，插在 CPU 右侧扩展槽，不占 S-Bus 远程 I/O 带宽。主要用途三个：一是定时自动备份 PLC 应用程序和硬件配置到 SD 卡，现场换 CPU 后一键恢复不停机改线；二是存 Trend（趋势）、Alarm Log、自定义 CSV 数据记录，解决 CPU 内置 RAM/Flash 不够大的问题；三是存配方(Recipe)文件供运行中调用。
坦白讲这模块在国内常被忽略——直到某天 CPU 主板挂了、程序没留离线备份才想起它。我在楼宇 BAS 项目里习惯每台 标配 R60X + 工业 SLC SD 卡做自动周备份，省掉很多”工程师带着笔记本飞过去传程序”的麻烦。有一点要注意：它不是 CPU 也不是 I/O，单独买来不能当控制器用；装它前要确认你 CPU 型号还有空闲本地扩展槽（部分紧凑型 M3x0 无扩展槽不支持）。
应用场景与行业案例
痛点切入
水处理或楼宇项目里 CPU 突然损坏，现场没留 PG5 离线工程文件，原编程员离职——没有备份意味着重写逻辑、重新整定 PID 参数，少则半天多则几天停产。我在现场遇过一次换热站 .M560 雷击烧 CPU，幸亏原柜配了 .R60X 且开过 Auto-Backup，换新 CPU 插回原 SD 卡，Load Project 恢复，15 分钟完事。没这卡的话那次至少折腾两天。
典型场景
- 楼宇自控(BAS)历史数据记录 — 控制 AHU/VAV，开启 Trend Logging 将温湿度、能耗写入 SD 卡，供后期分析，CPU 内 Flash 不够存长期数据
- 水务/环保站程序自动备份 — 偏远无人值守泵站，每周自动备份 .sxx 工程到 SD 卡，故障时中心调度寄新 CPU + SD 卡就地恢复
- 食品/制药配方管理 — 生产线切换产品规格时从 SD 卡读取不同 Recipe 文件，避免每次联机下载
- — 原配 R60X 失效（卡槽氧化或 BCD 开关碎裂），直接整机替换保系统功能完整
真实案例
华北某污水厂，三套 .M550 + . 带曝气池控制。运行六年后其中一台 BCD 拨码开裂无法设定模式，SD 卡不识别，趋势记录中断。采购一开始想找”替代 I/O 卡”，被我拦住——查硬件组态确认就是存储模块坏了。换块二手测试良品插进去，原 SD 卡（SanDisk 工业 SLC 1GB）直接认出，自动恢复备份程序校验 OK。老师傅说：”这小卡槽平时不看，关键时刻真救命。”
