描述
产品详情

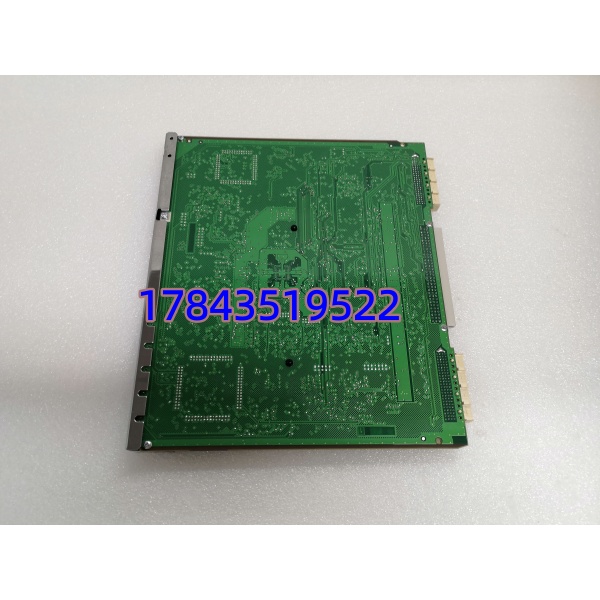

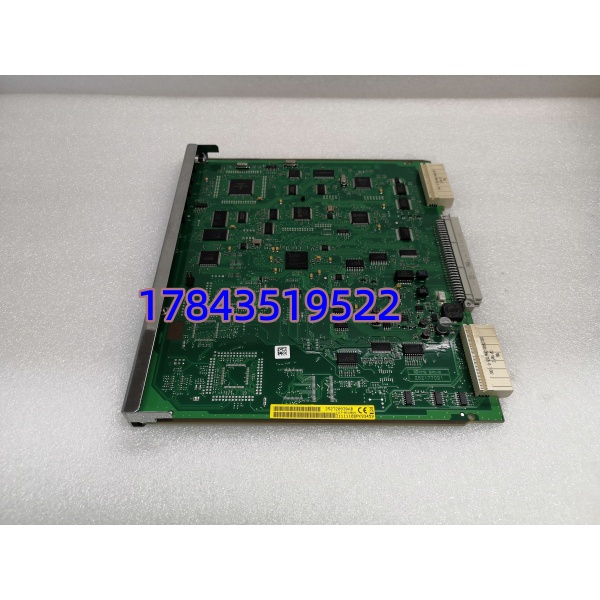

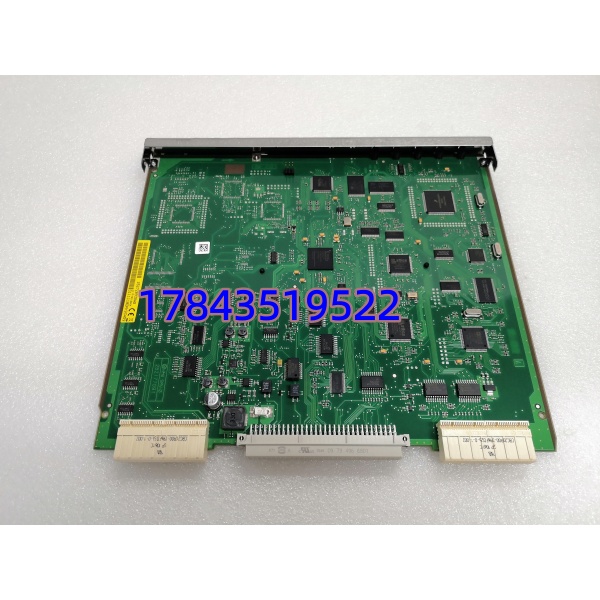

· 型号：252720938AB
· 品牌：SAGEMCOM（法国工业通信/电力自动化产品线，部分渠道归入施耐德生态圈 Legacy）
· 系列：SAGEMCOM 工业通信网关模块 / 配电自动化终端(DTU/RTU)通信扩展板
规格参数
- 产品型号 / 物料号：252720938AB（SAGEMCOM Industrial Comms Module）
- 适用系统：中低压智能配电柜 DTU/RTU、变电站辅助设备网关、SAGEMCOM 自有能源管理平台配套通信单元
- 模块定位：通信协议转换与以太网接入扩展（非主 CPU，属通信协处理子卡/模块）
- 以太网接口：1×10/100 Mbps RJ-45，Auto-MDIX，带 Link/Act LED
- 串行接口：2×RS-485（半双工，端子或 RJ 引出），隔离耐压 ≥1.5 kV DC；可选 1×RS-232 调试口
- 现场总线/CAN：1×CAN 2.0B（光耦隔离），可用于设备级互联或扩展 I/O
- 支持协议：Modbus RTU/TCP、IEC 60870-5-104、DNP3 over TCP；固件可选配 IEC 61850-3（MMS/GSE）
- 供电电压：DC 12 V 或 24 V（±10%，典型 24 V DC），功耗 ≤2 W
- 处理器/存储：工业级 32-bit MCU；板载 Flash ≥8 MB、SRAM ≥512 KB（依批次）
- 信号隔离：通信端口与逻辑侧光电隔离 1500 V DC 测试；ESD ±8 kV 接触
- 工作温度：-40 ℃ ～ +85 ℃（宽温工业级）
- 相对湿度：5% ～ 95% RH（无凝露）
- 防护/安装：IP20（须装于封闭柜内）；DIN 导轨卡扣或 PCB 板对板插座固定（依封装版次）
- 认证标准：CE、RoHS；电磁兼容 IEC 61000-6-2/6-4；可选 IEC 61850-3 / IEC 60255继电器保护标准
- 物理尺寸(约)：110 × 60 × 35 mm（导轨型）或 50 × 35 mm（板载核心模块）
- 重量(约)：0.15 ～ 0.25 kg
产品介绍
在某县级 110kV 站综自改造时遇过——原 DTU 通信板雷击损坏，SAGEMCOM 这款 252720938AB 就是负责把底下多条 Modbus 表计数据打包上送 104 规约的那张卡。它本身不做保护逻辑，但若它离线，整个子站就”变哑”，主站收不到遥测。严格来说，不同批次固件可能只预装部分协议（如 61850 需特定 option），采购前让卖方确认固件版本是否含您需要的规约栈，别只看丝印一样就下单。
从供应链角度讲，SAGEMCOM 工业通信模块在国内走的是项目制分销，通用流通量远低于 ABB/Schneider 主流件——一旦项目结束停产，渠道余货消散很快。建议对带它的配电终端按 A~B 类备件管控，至少留 1 件做 Buffer Stock，毕竟通信板故障导致的”假离线”排查起来最磨人，还容易被误判为信道问题白白折腾一晚上。
应用场景与库存策略
配网自动化终端通信模块故障不会直接跳闸，但会让整个馈线失去遥测/遥控，调度中心频繁报”子站通信中断”，影响 FA（故障自动隔离）逻辑执行。SAGEMCOM 该型号在欧洲市场已逐步转入 Legacy，国内尚有少量余货但交期不稳。
- 110kV/35kV 变电站综自 → DTU 通信扩展：负责多间隔智能装置聚合并上送主站，建议每站或每两套同型 DTU 备 1 件冷备件，与原柜同仓存放、贴序列号标签。
- 工矿企业智能配电柜 → 能源管理系统(EMS)网关：如有 ≥3 套相同 DTU 可设共享 Buffer Stock（每 3～5 台配 1 件），但须确认 DTU 主机固件版本一致。
- 整线改造评估 → Last-time-buy 核查：核实在线装机量，若渠道仍有全新库存建议按装机量×1.2 做末次采购，同步向原集成商问询新一代通信模块（通常 Pin-to-Pin 可换但需重刷配置）的迁移路径。
- 呆滞提示：未开封盒装有转售价值（SAGEMCOM Legacy 件在欧系备件圈流通），拆机件需附上电握手日志及固件版本截图方可入库。
真实案例：
西南某化工园区 10kV 配网 DTU 采用 SAGEMCOM 通信模块（含 252720938AB），运行第 7 年夏天雷雨后出现”通信中断反复重连”——现场逐段排除光纤、串口线后锁定是模块 RS-485 端口 ESD 损伤（隔离虽标 1.5kV 但历年浪涌累积击穿）。库房恰好半年前按建议囤了 1 块，热插拔更换（断电操作）、导入备份配置 XML，15 分钟恢复在线。若当时没备，等欧洲调货最快 3 周，期间该回路失遥测影响负荷调控，园区被迫限产。此后把 SAGEMCOM 通信模块全列入 ABC-A 类并每季度盘点。
