产品详情

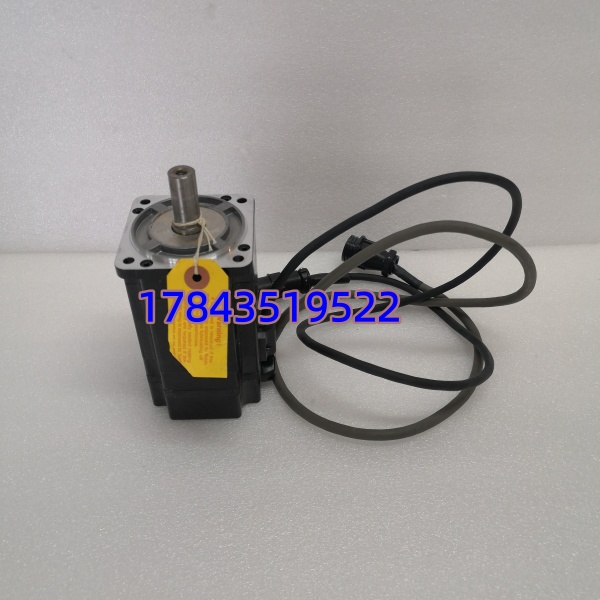

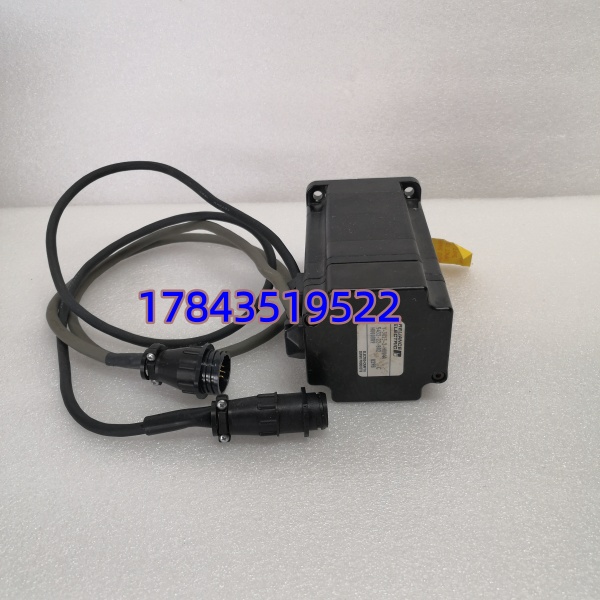

· 型号：Y-3023-2-H00AA
· 品牌：RELIANCE Electric / Allen-Bradley（Rockwell Automation 收购）
· 系列：Y-Series Brushless Servo Motor — Frame 3023
规格参数
- 产品全称：RELIANCE Y-3023-2-H00AA 无刷伺服电机（Y系列轻工业型）
- 制造商标识：Reliance Electric，现归属 Rockwell Automation Allen-Bradley 产品线
- 机座尺寸/框架：Frame 3023（Y系列中最大机座号）
- 额定电压/相数：230 VAC 三相（伺服驱动器供电）
- 极数：8 极永磁无刷设计（低转矩脉动）
- 连续堵转扭矩（Stall Torque）：2.5 N·m（典型值）
- 峰值扭矩：7.1 N·m（典型值）
- 额定最高转速：4500 rpm
- 转子惯量：≈ 3.4×10⁻⁵ kg·m²（典型值）
- 反馈装置：内置增量式光学编码器 2000 P/R（脉冲/转）+ 换向信号，5VDC 供电
- 制动器：无（后缀 H00AA = No Brake，标准法兰/键槽轴）
- 轴径：Ø16 mm（0.63″），带键槽
- 防护等级 / 绝缘：IP43 / 绝缘等级 F 级（依据 IEC 60034）
- 最大径向负载：35 kg（距法兰端面指定距离处）
- 工作环境温度：0～+40℃（储存 -30～+70℃）
- 重量 / 尺寸：≈ 3.8～3.94 kg / 约 140×80×80 mm
- 推荐配套驱动器：Allen-Bradley 1398-DDM-019/020、2098-DSD-020、2093/2094-AM02 系列
产品介绍
现场实测发现，Y-3023-2-H00AA 在包装线飞剪轴和 CNC 刀塔定位上表现挺稳——8 极钕磁体低惯量设计让它从 0 拉到 4500rpm 不到半秒，配合 1398/Ultra3000 驱动器做点位定位基本不用额外加阻尼。它属于 Reliance 被 Rockwell 吞并前的经典 Y 系列，现已官方 EOL（停产），市面只剩 NOS（新库存）和拆机测试件。严格来说，它的 2000P/R 编码器是 Reliance 私有的引脚定义与 A/B/Z+换向信号组合，不是标准 TTL 正交可直接接到任意第三方伺服放大器——换驱动时要核对编码器 pinout，否则会报反馈丢失。
从供应链角度讲，这东西是典型的 C 类金额但 A 类影响备件：单机采购价不高，但它是产线飞剪/贴标头的唯一原配电机，停转一小时损失远超十台电机钱。既然原厂不产了，库存策略就该从”按需申购”改成”战略保底囤货 + 二手验证渠道备案”。若你们已在规划整机换代，可以借机评估 Rockwell Kinetix 6000 系列伺服整体替代方案，但改型涉及机械安装孔距复核——老设备建议先锁 1～2 件测好可用的冷备再谈迁移。
应用场景与库存策略
旧产线改造时碰到最多的抱怨是：”伺服电机编码器线磨断或者轴承卡死，原型号买不到，整条包装线趴窝。”Y-3023-2-H00AA 配套的 1398 驱动器也一并停产，单一故障点叠加长交期，是标准的停产件库存陷阱。
- 包装机械/灌装线飞剪轴：高速同步切断，对扭矩响应敏感，非它不可（原系统参数锁定 Reliance Y 系列反馈格式）→ 建议按产线条数每 3～5 条备 1 件冷备，附原厂或验证过的电机-驱动器配套线缆。
- CNC 小型加工中心刀库转位/主轴定向：精确定位需求 → 单机设备建议至少保 1 件，入库前做空载运转+编码器波形检测。
- 旧产线延寿项目（无近期换型预算）：→ 做 Last-Time-Buy，按剩余服役年限 5～8 年估算，买足 1～2 件/NOS + 登记序列号建台账，避免混用不同批次编码器版本。
- 多产线相同配置：→ 建立共享备件池（Pool Stock），集中保管 1～2 件经功能测试件，各车间签借用流程，降低总体持有成本。
真实案例：南方某烟包印刷厂，八色柔印机组飞剪轴用的就是 Y-3023-2-H00AA。三年前梅雨季车间除湿不足，一台电机后轴承微锈最终卡死——库房系统显示”可申请采购”，供应商报交期 6～8 周（实际最后从美国拆机件调货耗时 18 天）。那 18 天产线降速运行，少出约 40 万产值。事后盘点发现全厂 6 台同型设备共用同款伺服电机却零冷备，立刻补采两件经测试 NOS，并写入年度 PM 清单要求每年上电自诊一次。教训很简单：停产件不设 Buffer Stock，就是在赌运气。
