描述
产品详情
· 型号：WR-D4007（PSC Power Supply II，MCPS2模块）
· 品牌：RELIANCE Electric（瑞恩，现Rockwell Automation）
· 系列：RELIANCE PSC 4000 / DCS 5000 / AutoMax 控制系统
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | WR-D4007（PSC Power Supply II，Mark II / MCPS2，Reliance内部物料WR-D4007） |
| 制造商 | RELIANCE Electric（现Rockwell Automation，Legacy产品线） |
| 所属系统 | PSC 4000 / DCS 5000 / AutoMax DCS机架（插专用背板槽位，通常槽0/1为双电源） |
| 模块类型 | 开关电源控制卡（Power Supply II / MCPS2），机架插拔式非DIN导轨 |
| 输入电压 | 85–132V AC（低压单相，典型115V AC控制电），47–63Hz，需核对/以原厂手册为准 |
| 输出电压 | 24V DC（主背板供电），典型公差±5%，最大5A（≈120W） |
| 冗余 | 支持双WR-D4007冗余并联（N+1），单电源故障机架不停电，自动均流 |
| 保护 | 过流/过压/短路/输入浪涌抑制，硬件看dog防输出振荡 |

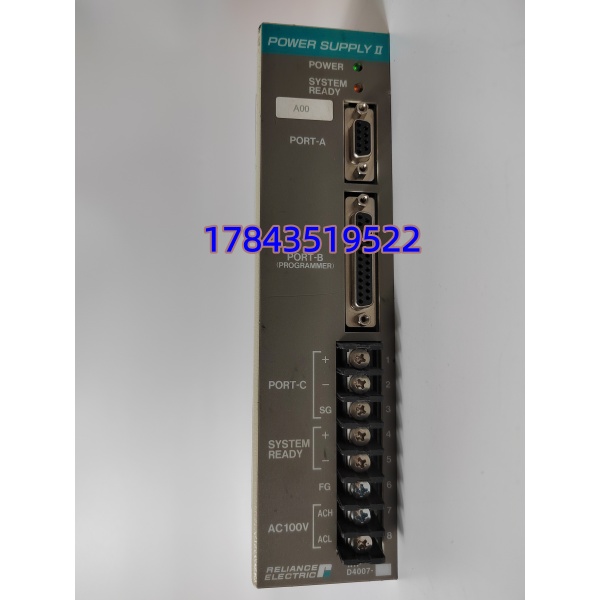

| 状态指示 | 前面板LED：PWR（绿=24V OK），FAULT（红=保护动作/输入缺相） |
| 热插拔 | 支持带电插拔机架电源槽（背板冗余设计，拔一剩一仍供电，但以原厂手册为准） |
| 安装 | 插PSC/AutoMax机架专用槽（槽0/1），后部背板连接器供电给CPU/I/O |
| 工作温度 | 0°C至+60°C（柜内），存储–40至+85°C |
| 物理 | 机架卡尺寸约130×80×40mm，面板锁紧杆，重约0.3kg |
| 配置 | 无软件配置，硬件跳线/拨码设115V/230V输入（WR-D4007多固定115V AC） |
| 兼容 | 严格来说它只在AutoMax DCS 5000背板v3.x以上完整支持双冗余均流；老v2.x单电源只能插一块，升级前测试架验过 |
产品介绍
从维护者视角切进来：WR-D4007不是通用开关电源，是Reliance PSC 4000/AutoMax老机架的“心脏”——老造纸机/化工厂驱动柜里，AutoMax CPU（如80386板）和I/O卡全靠它给24V DC背板电，输入吃115V AC控制电（北美标准），输出24V DC/5A给全机架。现场实测发现，在老纸机传动柜里，电网闪断时WR-输出hold-up时间够CPU不复位，但电容老化后闪断直接重启整架=断纸。某个项目里碰过，化工厂PSC 4000主电源雷雨后电解鼓包FAULT红，备电源接管没停机架，热插拔换拆机WR-恢复双冗余。坦白讲，这货在现场最大的坑是“115V AC输入固定”——国内柜大多220V AC，插错直接炸输入整流桥，买时确认是WR-（115V）不是230V版。
供应链看，Reliance全停归Rockwell，WR-只在拆机市场，交期原厂=无，按ABC我放A类老线关键电源：一台AutoMax机架电源挂=整架CPU/I/O全断电=纸机断纸/化工厂跳车，非计划停机损失六位数起，囤一块拆机WR-做Buffer stock资金才几百，TCO碾压一次等件两周。有一点要注意：WR-是MCPS2 115V AC版，别买成230V版或普通Mean Well电源，老机架背板引脚定义独家，第三方电源插不进。
应用场景与库存策略
痛点切入：在老造纸机传动/化工厂驱动柜，WR-管AutoMax机架24V背板电，电源故障且无冷备件=整架CPU/I/O全断电=断纸/跳车，原厂停产只能二手拆机赌成色，没Buffer就是赌一次老线非计划停机损失六位数。
典型场景与备货建议：
- 老造纸机传动柜（AutoMax DCS）：PSC 4000机架槽0/1插双WR-，管CPU/I/O电，非它不可因为老机架只认Reliance背板电源；建议按机架N+1冗余配双电源，另在库留1块拆机冷备件做Buffer（A类ABC，Last-time-buy停产前囤1拆机+找NOS若还能）。
- 化工厂驱动柜（DCS 5000）：WR-给伺服控制卡供电，非它不可因为防爆区停机=全线泄压；建议供应商代管寄售库存（WR-拆机），SLA保证24小时到场，避免压死资金在冷老电源上。
- 钢厂老连铸/加热炉传动：AutoMax管电机启停，非它不可因为连续运行；建议把WR-和CPU/I/O卡绑成“机架套件”一起备，别只单买电源。
- 延寿项目：WR-是利旧核心，非它不可因为升ControlLogix要重做程序ROI负；建议停产预警下Last-time-buy 2块拆机做Buffer。
真实案例：背景是北美某纸厂（国内类似老线），#2纸机传动PSC 4000机架主WR-电容鼓包FAULT红，备电源接管没断纸但单链路运行。危机是库房冷备件为零（上年把电源划C类“有冗余不用备”），原厂停产能订只能找同城兄弟纸厂刚退役拆机同WR-（115V AC版）。先确认备电源PWR绿（健康），带电松主槽锁紧拔故障WR-（支持热插拔但拔主短暂全备再回主，CPU保持），插拆机件，上电PWR绿FAULT灭，双冗余恢复没断纸。库存策略反思：回来把全部老机架电源提A类，设安全库存SS=1块per机架（同WR- 115V版），ROP=机龄>20年（老Reliance机龄通常25年+电容干）触发Last-time-buy拆机囤2；SOP加“每季测电源24V输出纹波，电容鼓包提前换，别等FAULT断纸再救”。
