描述
产品详情

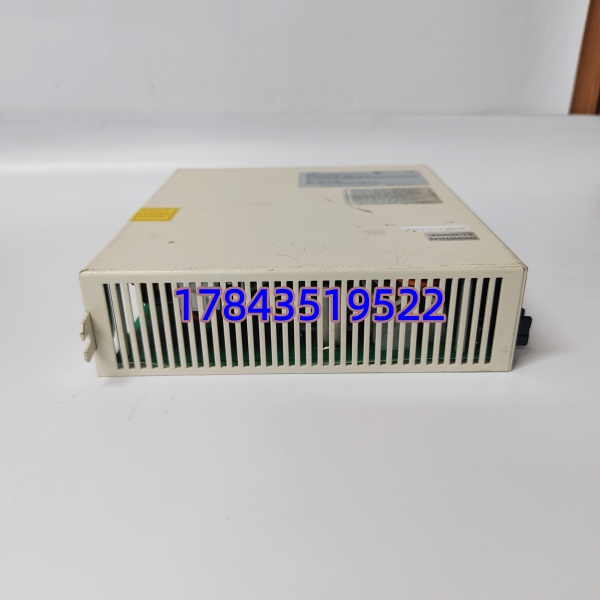

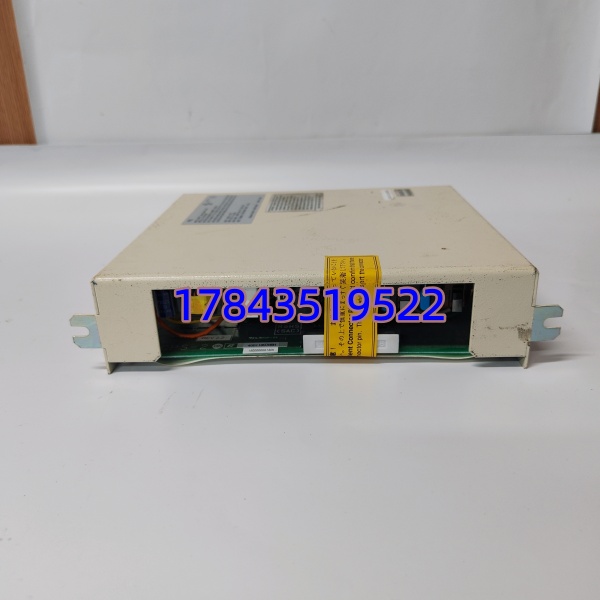

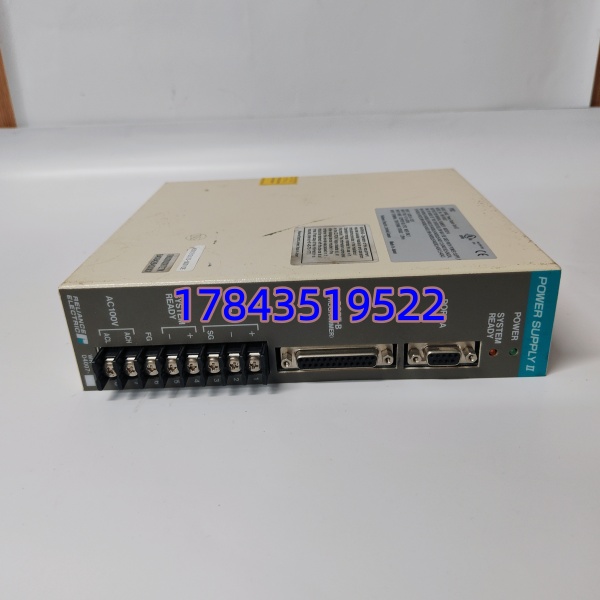

· 型号：WR-D4007（Power Supply Card II / MCPS2）
· 品牌：Reliance Electric（Rockwell Automation / Baldor-Reliance）
· 系列：Reliance PSC 4000 / AutoMax DCS / GV3000 SE Drive 系统电源卡
规格参数
- 产品类型：Reliance Power Supply Card II（MCPS2），插卡式逻辑电源模块
- 输入电压：85–132 VAC（标准），部分批次支持 200–240 VAC 切换或跳线选择（以板面标签为准）
- 输入频率：47–63 Hz
- 输出电压：标称 24 VDC（逻辑侧供电）
- 额定输出电流：5 A（典型连续），约 120 W
- 输出调节/精度：±5% 以内，低纹波设计
- 保护功能：输入过压抑制、输出过流限制、短路保护（自动恢复或打嗝模式，视 Rev）
- 状态指示：Power OK / +24V 指示灯 LED（绿/红）
- 安装方式：插入 Reliance AutoMax 机架电源槽或 GV3000 驱动器指定电源卡槽，导轨/面板固定依机架形式
- 冷却方式：自然对流（依靠柜内风道），部分系统配风扇辅助
- 工作温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5% ~ 95% 非冷凝
- 认证标记：UL / CSA / CE（依生产批次，以板面标识为准）
- 兼容系统：Reliance AutoMax DCS（AMX-1000/2000 机架）、PSC 4000、GV3000 / GV3000SE 直流驱动器控制柜
- 物理尺寸：约 250×55×215 mm（典型，需核对具体 Rev 版），重约 1.2–1.5 kg
产品介绍
WR-D4007 是 Reliance AutoMax / PSC 4000 架构里的逻辑供电心脏——负责把机架 AC 电源转成干净的 24VDC 给 CPU、I/O 模块和驱动器的控制电子。老系统最常见故障模式是电解电容老化导致 24V 跌落或纹波变大，CPU 随机复位、I/O 偶尔丢点，查半天以为是程序或接地问题，其实是这块卡不行了。
坦白讲，这东西没有”升级版原位替换”，Reliance 已被 Rockwell 收编后该系列全停产。现场唯一务实做法是淘测试良品做冷备份，换上去基本不用调，注意核对输入电压跳线/拨码别接错（115V/230V 档位搞反会直接炸或者无输出）。
应用场景与行业案例
痛点
纸厂、钢厂、轮胎厂的 GV3000 直流传动或 AutoMax DCS——某天系统频繁报”Logic Power Loss”或 CPU 随机进入 Fault，量 24V 输出偏低且有纹波，原 WR-D4007 内部电容鼓包。整机改造报价几十万，业主只想要一块能插进去跑的原型号卡。
典型场景
- 造纸/钢铁连退线——GV3000SE 直流主传动，WR-D4007 为控制电子供 24VDC，换件即恢复不需重配参数。
- 电厂辅机 AutoMax DCS——AMX-2000 机架逻辑电源，保留原工程文件和 I/O 映射。
- 橡塑挤出产线——PSC 4000 控制器柜延寿备件，确保旧线不停产。
- MRO 库存——作为关键停产型号做 N+1 冷备份，应对电容自然老化失效。
真实案例
江苏某特钢热轧线，GV3000 控制柜凌晨 2 点拨 RUN 后 10 分钟自行掉到 Fault，复位再跑又掉。值班电工量 24V 逻辑电源——空载 24.1V，一带载掉到 21.3V 且抖动。拆出 WR-D4007，看到两个 105℃/2200µF 电解顶部微鼓。顺丰调一块二手测试良品插回去，拨到 230VAC 档（原柜 220V），上电 Power OK 常亮，跑满班没再跳。老师傅感慨：”查了一晚上程序，原来是电源卡先退休了。”
