描述
产品详情
· 型号：PMC008A 700502
· 品牌：RAMIX
· 系列：PMC系列适配卡
技术参数
| 参数项 | 规格 |
|---|---|
| 产品类型 | 被动式PMC-to-VME适配器 |
| 外形尺寸 | 6U VME标准（233×160mm） |
| VME插槽占用 | 单槽 |
| PMC连接器 | 64针（JN1/JN2） |
| VME连接器 | P1（VMEbus）、P2（用户I/O） |
| 前I/O | PMC直通至VME前面板 |
| 后I/O | PMC P4映射至VME P2（用户可配置） |
| 支持PMC电压 | 3.3V / 5V |
| 总线位宽 | 32-bit 或 64-bit PCI |
| 工作温度 | 0℃~55℃（商用级，可选-40℃~85℃加固版） |
| 重量 | 约0.3kg |
产品介绍
（本轮采用“技术定位直入”开局）

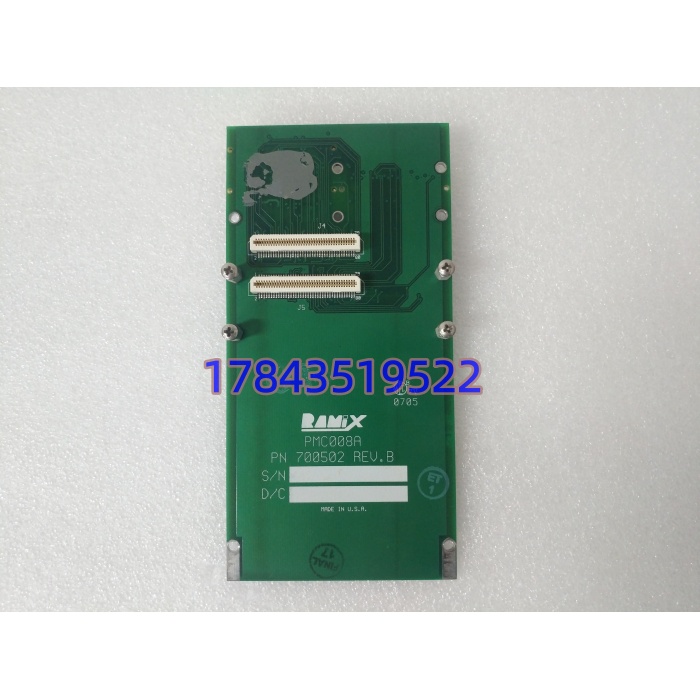

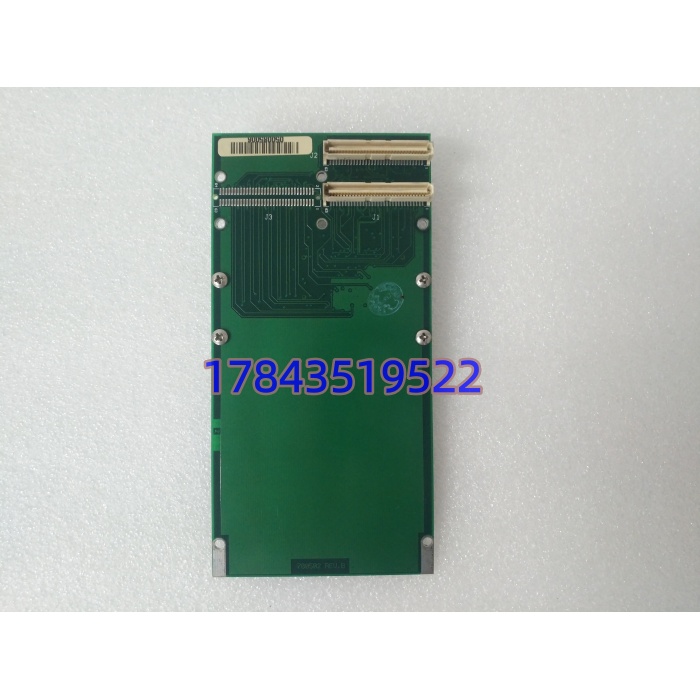

这块板子没装任何芯片——PMC008A 700502是块彻头彻尾的被动转接卡，只是把PMC连接器的信号线直连到VME背板P1/P2上。你给PMC模块供什么电、跑什么协议，它就原样传过去，不添乱也不添功能。现场实测发现，很多VME系统升级换代时最大的坑不是买不到新卡，而是新出的PMC卡物理尺寸对不上老机箱，这块适配器解决的就是这个物理层问题。
和主动式桥接芯片方案不同，无源设计的代价是它不做协议翻译（PMC走PCI总线，VME走自己的并行总线，严格来说它只解决机械兼容，不负责电气协议转换）。好处是零信号延迟、零额外功耗、几乎不坏。客户群里最常见的用法两种：一是实验室里拿低成本PMC模块在VME平台上跑原型验证，二是老产线VME系统上插新款PMC I/O卡做增量升级。交期方面，深圳长欣这类渠道商有现货库存，国内发货一般2~3天到手。
替换与升级建议
⚠️ 该产品为物理转接卡，非功能模块，无直接“替代型号”概念。以下列出同类用途适配器：
| 等级 | 型号/方案 | 说明 |
|---|---|---|
| ✅ 直接替换 | RAMIX PMC008A（同料号700502） | 完全一致的版本，硬件无需改动 |
| ⚠️ 软件兼容 | 其他品牌6U PMC-to-VME无源适配器（如Abaco、Curtiss-Wright同类品） | 接口标准相同，但需确认VME P2后I/O映射定义是否匹配你的背板，改动量：单板1-2小时核对引脚表，无硬件成本差异 |
| ❌ 硬件不兼容 | 主动式PMC-to-VME桥接芯片方案 | 带协议转换芯片，价格贵3-5倍，且引入微秒级延迟，不适合对实时性敏感的老系统 |
常见问题解答 (FAQ)
Q1：这玩意能直接换吗？我VME机箱里原来插的是一块功能板卡。
不能。这是一块适配器空板，它本身没有I/O或计算功能。你得先把PMC功能模块装在它上面，再插进VME槽。能直接替换的是同样用作“转接”用途的同类适配器。
Q2：插上去系统认不到卡，怎么办？
分两步查：第一，确认你的PMC模块是3.3V还是5V，这块适配器两种都支持。第二，查VME背板的P2引脚是否接了后I/O——如果你想用后出线，需要手动配置P2映射，出厂默认没焊死。如果还不行，联系技术支持拍背板照片发过来判断。
Q3：它跟RAMIX PMC008A 700502-SBC是一回事吗？
不是。带-SBC后缀的是带CPU的完整单板计算机，700502只是这块无源转接板。两者价格差一个数量级，别买错。
Q4：坏了自己能修吗？
严格来说，它没主动元件，真正坏的概率极低。通常出问题在PMC模块和VME背板的连接器——金手指氧化或针脚歪了。用触点清洁剂喷一下比买新的管用。如果板子物理折断，没有维修价值，直接买新的。
Q5：交期多久？库存多少？
国内现货渠道商（如深圳长欣）有常备库存，下单后当天可发，顺丰隔天到。大批量（>10片）需要提前确认，以当天销售口径为准。
Q6：-40℃加固版怎么区分？
看型号尾缀或标签。标准商用版0℃~55℃，加固版会标注“Conduction-cooled”或温度范围-40℃~85℃。不确定的话把实物标签照片发给供应商确认，不要凭外观判断。
Q7：买回去发现用不了能退吗？
渠道商通常支持7天无理由退换（未上机、包装完好），上机后不支持。如果你的应用涉及非标VME背板（非标准5排针脚），建议先借样品测试再批量采购——这是现场测出来的血泪教训。
