描述
产品详情

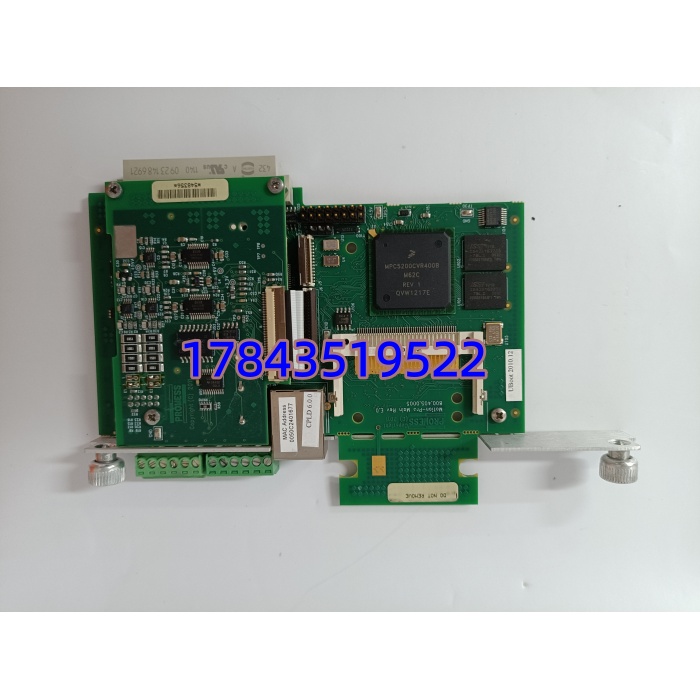

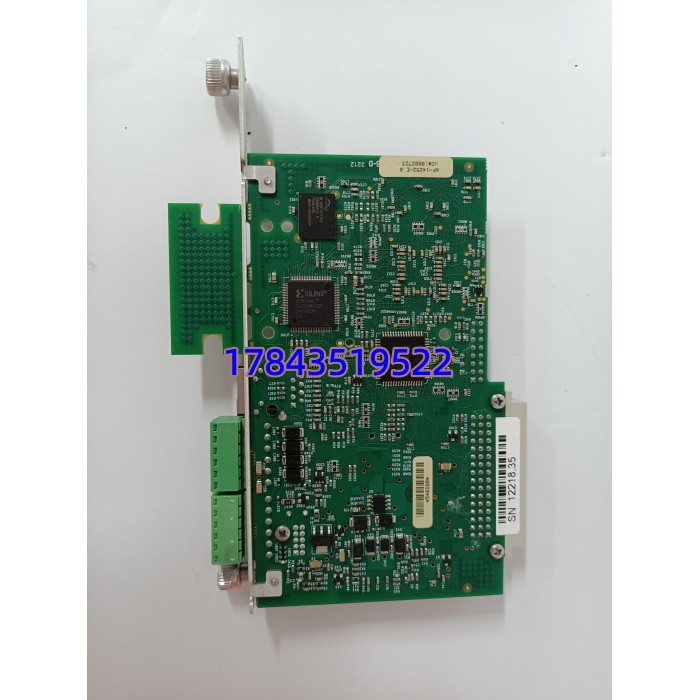

· 型号：850040060P
· 品牌：PROMESS（普罗美斯 / PROMESS GmbH，德国）
· 系列：伺服压装/装配测试系统 — 测控模块或运动控制卡（UFM Line5 / MotionPRO 平台内部组件）
规格参数
- 模块性质：PROMESS 伺服压装系统核心测控卡——力-位移（F-s）或扭矩-角度闭环数据采集 + 运动控制
- 适配主机：PROMESS UFM（Universal Force Module）Line5、MotionPRO 控制器或同类装配测试台内部插槽
- 力信号接口：直接接应变式称重传感器 / 压电力传感器（桥路激励 + 高分辨率 ADC）
- 位移接口：接伺服电机编码器或外部直线位移传感器（光栅/磁尺）
- 控制方式：力控制、位移控制、力/位移混合（压装窗口判定 Pass/Fail）
- 脉冲输出（运动卡版）：多轴脉冲/方向或 ±10V 模拟量至伺服驱动器，典型脉冲频率可达 1 MHz（视固件）
- 数字 I/O：板上集成多路 DI/DO（通常 32 路级，依主机配置），用于始点/终点/安全门等
- 模拟输出：16 位 DAC（可选），用于过程值监视或外送记录仪
- 通信接口：RS-232 调试口；可选 Profibus DP / CANopen / Ethernet 与上位 MES/PLC 交互
- 供电：由 PROMESS 主机 24 V DC 背板供给（典型范围 18–32 V DC）
- 采样/控制周期：力-位移同步采样典型 ms 级，满足压装曲线拐点捕捉
- 工作温度：0～+50°C（工业级，贮存 -20～+70°C），湿度 5～95% 非凝露
- 安装形式：插入 PROMESS 控制器机箱内部专用插槽或通过排线连接主板（非 DIN 轨独立安装）
- 前面板/指示灯：模块通常无独立前面板 LED，状态由主机 HMI 显示
- 认证：CE，RoHS（以具体出货版本次为准）
产品介绍
850040060P 不是你插在 S7-400 或 Quantum 机架里的通用卡——它是 PROMESS 伺服压装系统专用的”大脑零件”，负责把压头上的力传感器微伏级信号和编码器位移实时同步采集，跑 F-s 窗口判定算法，同时给伺服驱动器发位置/力矩指令。汽车变速箱装配、电机轴承压入、球销铆接这些对压装曲线要求苛刻的工位基本都用它。
坦白讲这东西只有 PROMESS 原系统能认，单独买回来没法当普通运动卡用。换件时最关键是确认主机固件版本兼容——我遇过老 UFM Line3 换 Line5 的卡能插但通讯协议不匹配报 Device Error，最后刷固件解决。备件最好要求卖家在对应代 PROMESS 主机上点亮验证，别只看外观。
应用场景与行业案例
痛点切入
伺服压装台突然报 “Measurement Error” 或 “Force Signal Lost”，查线是好的，力标定也过不去——八成是这张采集卡 A/D 部分老化或受附近变频器干扰打坏。压装曲线一旦乱掉 Pass/Fail 判定失效，整条装配线停检。这种时候原厂已不给单独保修，有块测试良品直接换卡是最快的复产手段。
典型场景
- 汽车动力总成 — 变速箱轴承压入、离合器压装，需 F-s 曲线窗口判定，非 PROMESS 原系统模块不可
- 电机/泵业 — 转子压轴 + 端盖装配，力-位移闭环保证过盈配合质量追溯
- 白色家电 — 压缩机部件伺服压装，Pass/Fail 自动分拣联动 PLC
- 航空紧固件 — 扭矩-角度 装配测试台，模块做高精度角度编码+扭矩桥路采集
真实案例
华东某合资车企变速箱线，PROMESS UFM Line5 压装台周一夜班报 Force Ch A Open Wire——重做标定不过。量传感器阻值正常，怀疑 850040060P 桥路激励通道异常。库房有一块拆机测试良品（同 PN），断电开 PROMESS 主机盖板拔旧插新，上电主机自检 OK，重标定力值偏差 <0.3%，恢复压装。全程 9 分钟没碰 PLC 程序。维修主管说”早知道这卡单独有备件，上次不至于等原厂两周”。
