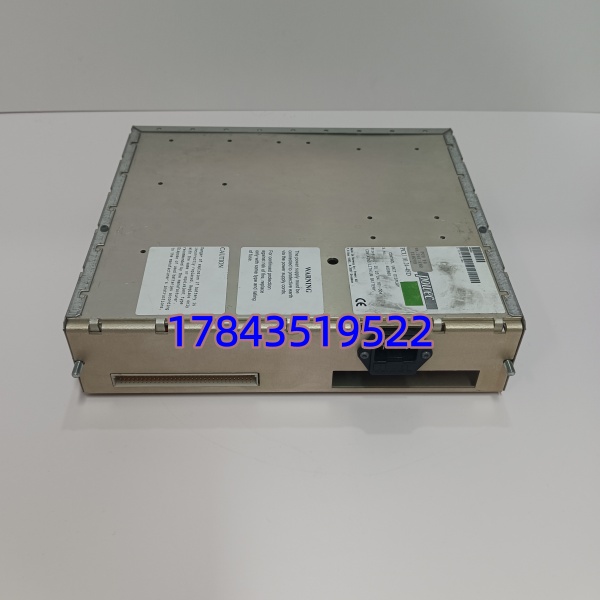

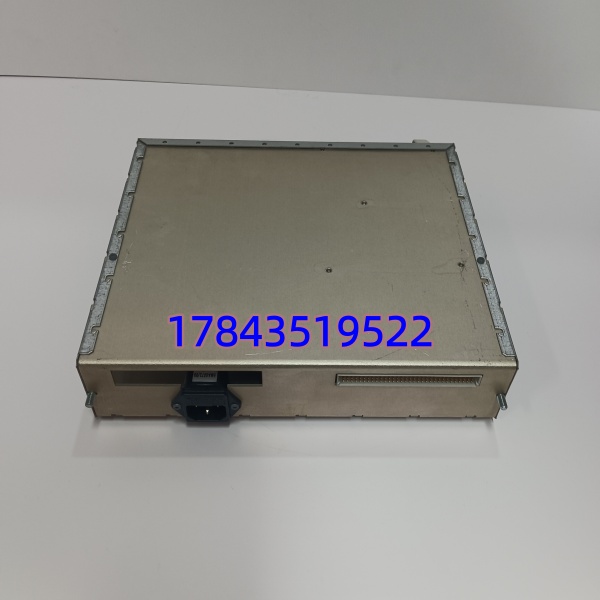

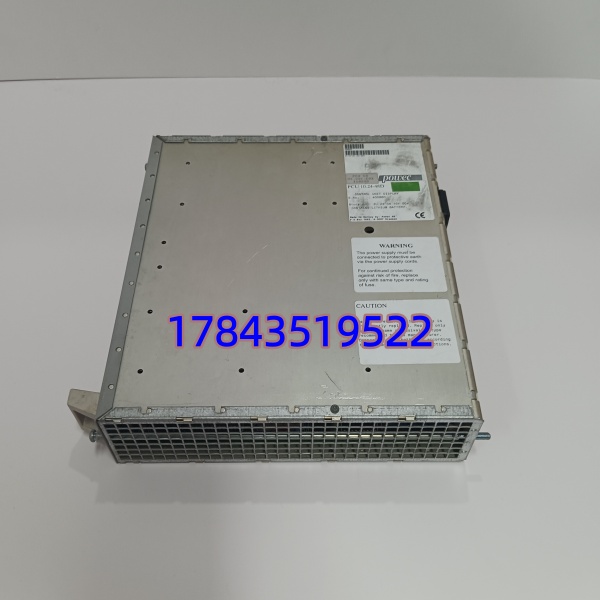

· 型号：PCU10.24-48D
· 品牌：POWEC（配套 ABB 传动/电厂 DCS 柜常见）
· 系列：PCU10 系列 DC Buffer / Backup Unit（CBU）
技术参数
| 参数项 | 规格说明 |
|---|---|
| 完整型号 | POWEC PCU10.24-48D — DC Buffer/Backup Unit, 48 V DC nominal |
| 产品类别 | 直流系统缓冲备电单元（CBU），与 SDD/SCD 整流器并联运行，非 AC/DC 开关电源 |
| 适用系统 | 工业 48V DC 控制母线（ABB ACS6000 柜、燃机 Mark VIe 柜、电厂 DCS 48V 控制屏等），配合 POWEC SDDxx 整流模块或独立 48V PSU 使用 |
| 安装方式 | DIN 导轨（35mm）或 POWEC 专用机架插槽（依机柜设计），通常紧邻整流模块 |
| 输入电压 | DC 46~58 V（并接 48V 控制母线，从母线取电给内部电容/电池充电） |
| 输出电压 | DC 48 V ±0.5 V（当母线掉电时由内部储能支撑输出） |
| 持续输出电流 | 典型 10 A（@48V，支撑正常运行时直通，掉电时由储能供） |
| 峰值放电电流 | 可达 24 A 短时（缓冲期间），依外挂电容/电池容量 |
| 缓冲时间 | 依外挂储能：超级电容桶典型 0.5~5 min @满载；铁锂组可达 15~60 min —— 本页单价通常不含外挂电容桶/电池包，需另询匹配型号（如 CBxx 系列或 POWEC 专用电容模组） |
| 储能接口 | 专用多芯插座/端子连接外挂超级电容罐或电池包（严格来说不同后缀对应不同储能类型，换型需匹配） |
| 通信/监测 | RS-485（部分版支持 POWEC 私有协议或 Modbus RTU）可读电压/温度/充放电状态/健康度；干接点 Alarm 输出（电容老化/低温告警） |
| 保护功能 | 过充/过放保护、过温关断、反向极性警告、电容自检（上电自动） |
| 状态指示 | PWR（绿）、CHARGE（黄）、BACKUP（黄闪当支撑中）、FAULT（红）LED |
| 工作环境 | 0℃ ~ +50℃（超级电容版），-10℃ ~ +50℃（电池版），5%~95% RH 无凝露；低温需加热选件 |
| 认证 | CE、EN 50178 / IEC 60950-1（依出厂批次） |
| 尺寸/重量 | DIN 轨版 ≈ 120×110×140 mm / ≈1.2 kg（不含储能）；机架版依外壳 |
产品介绍
电厂DCS或燃机控制柜最怕UPS切换那几百毫秒母线跌落导致控制器复位——PCU10.24-48D就是跨在这段时间窗的：它并联在48V控制母线上默默充超级电容或铁锂组，一旦整流器/UPS输入丢失立即无缝由储能顶住48V输出，给系统存SOE、走安全停机顺控争取时间。比加一台小UPS便宜且免维护（超级电容版寿命10~15年vs铅酸3~5年）。
采购上三个必查：第一，确认您缺的是缓冲单元(PCU10)而非整流模块(SDD10.24-48或SCD系列)，两者外观近似但功能不同——SDD把AC变DC，PCU10只缓冲不做AC/DC变换，单独买不配整流模块48V母线无从建立；第二，.24-48D通常不含外挂超级电容桶或电池包，需按所需缓冲秒数另配匹配POWEC储能组件（问客服要兼容清单）；第三，早期项目用.12-48（12Ah等效）也可原位升级但需核对柜内安装空间及储能接口插头引脚——曾有客户直接换24Ah版发现插头定义微差导致充电告警，现场5分钟重校线序解决。
替换与升级建议
✅ 直接替换
- ：同系列安装兼容、接口一致（严格来说24Ah版储能接口可能用加强锁扣插头，引脚定义相同），原位升级缓冲能力翻倍。建议在 POWEC 菜单或 DIP 开关重设容量参数让自检通过，约10~15 min。
- 同型号不同生产批次：完全互换。
⚠️ 软件/硬件兼容（需关注储能匹配）
- ：物理可接但容量/温度传感器定义可能不同，模块报”Capacitor Fault”或”Temp Sensor Open”，建议用 POWEC 原厂匹配超级电容罐(CB系列)或经技术支持确认兼容。
- 改用纯UPS或小容量DC-UPS模块：属架构变更需改接线及考虑母线二极管隔离，非直接替换。
❌ 硬件不兼容
- POWEC SDD/SCD AC/DC 整流模块（如 SDD10.24-48）：功能不同——SDD 是整流器把AC变48V DC， 是缓冲单元，物理外壳近似但插槽定义不同不可互代，买错退换。
- 通用48V开关电源、ABB SD823/SD831（AC800M PSU）：体系不同无关联。
若无全新库存，二手拆机件市场少见通常渠道订货，必须要求上电自检”Charge OK”+ 假负载掉电缓冲测试视频/截图；核电及涉网关键机组建议全新原厂带CoC并以 POWEC 原厂手册核对储能组件兼容性。
常见问题解答 (FAQ)
Q1：这玩意是开关电源吗？能把交流220V变48V吗？
不是。.24-48D是缓冲/备电单元(CBU)，输入端必须并接在已有48V DC控制母线上（通常由SDD整流模块或UPS直流输出提供），它不做AC→DC变换。单独买它没整流模块48V母线建立不起来。
Q2：包含超级电容或电池吗？能撑多久？
本页单价通常不含外挂储能。缓冲时间取决于外配超级电容桶或铁锂电池包：典型超级电容罐满配 @10A负载撑30s~3min，铁锂组可达15~60min。订前告知需维持负载电流+期望秒数我们帮配储能组件。
并联接法：SDD输出+ → 48V 母线+ → 输入+；同相零线/0V 共地。 输出端子在该应用中与输入短接（直通模式），掉电时自动切换内部储能放电。详细参 POWEC 接线图——注意某些版要求串二极管防倒灌，别省略。
