描述
产品详情

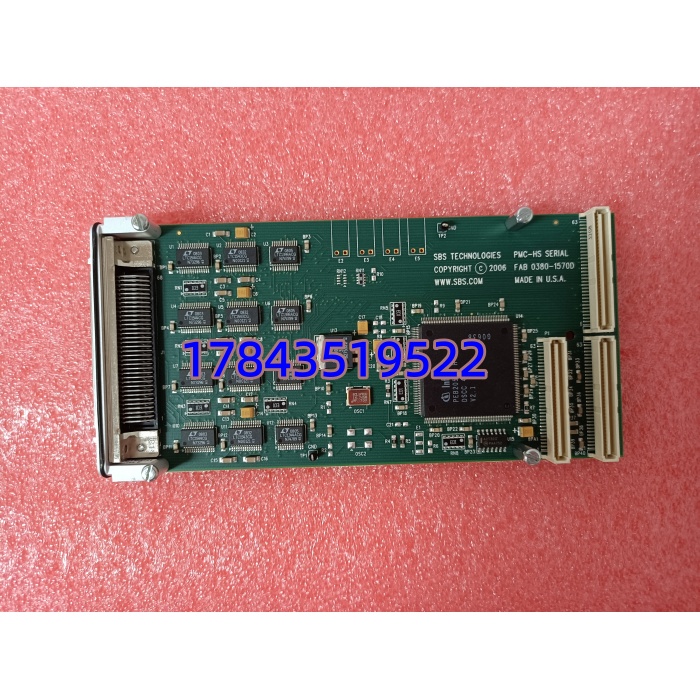

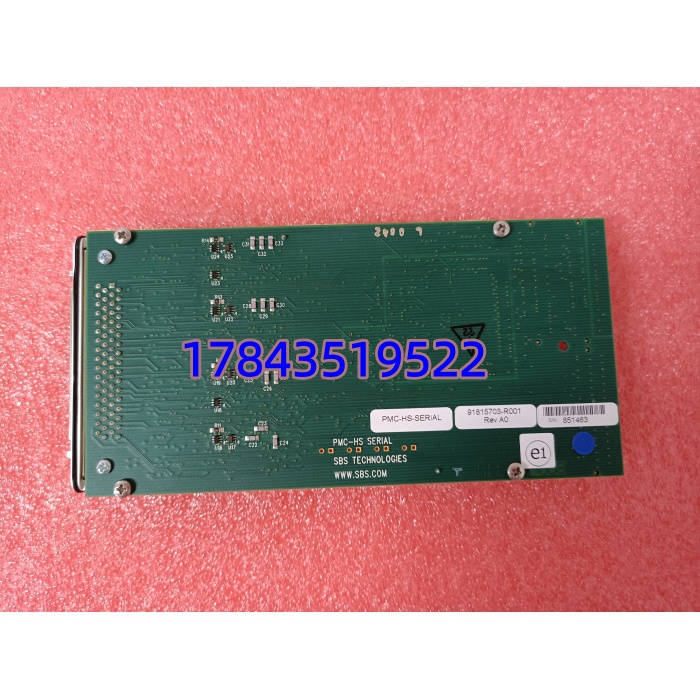

· 型号：PMC-HS-SERIAL（SBS Technologies P/N，GE/Abaco 对应 11050-201）
· 品牌：SBS Technologies（USA，现 GE/Abaco Legacy）
· 系列：PMC-HS-SERIAL — Quad-Channel High-Speed Serial PMC
规格参数
- 产品型号 / 原厂编号：PMC-HS-SERIAL，SBS P/N；GE/Abaco 归类编号 11050-201（Restricted Production Phase since 2018）
- 制造商：SBS Technologies → GE Fanuc Embedded → Abaco Systems（现 EOL）
- 形式因子：IEEE 1386.1 单宽 PMC（约 74×149 mm），32bit 33/66MHz PCI 2.2 兼容，支持 3.3V 和 5V PCI 信令（依 BOM 版）
- 串行通道：4 路独立全双工异步/同步串行通道，每通道带 128 字节 Tx/Rx FIFO（16C950 兼容寄存器映射）
- 协议支持：异步（Start/Stop）、Monosync、Bisync、HDLC、SDLC、LAPB、LAPD、ISDN、PPP；可软件配置每通道独立模式
- 物理接口（每通道可独立选）：RS-232（全握手）、RS-422（差分）、RS-485（2/4 线半双工）、EIA-449、EIA-530、V.35（需适配电缆）
- 数据速率：同步模式最高 10 Mbps（需外部时钟或内部可编程分频）；异步模式最高 2 Mbps，标准异步波特率至 921.6 kbps（14.7456 MHz 基准晶振）
- I/O 连接器：前面板 68-pin HD SCSI-II（可配转接线至 4×DB25 或 4×DB9）；同步引出至 PMC P4 后板连接器（依载波板设计）
- 中断与 DMA：每通道独立 PCI 中断源（可共享或独立）；无 DMA（CPU 通过 PIO/FIFO 存取，低 CPU 负载足够工业实时应用）
- 板上振荡器：标准 14.7456 MHz（提供标准异步波特率基），预留用户晶振位用于自定义波特率生成
- LED 指示：部分版本带 PWR / TX/RX 每通道 Activity LED（依 Rev 有/无）
- 供电要求：由 PCI 背板供 +3.3V / +5V（典型功耗 3–5W），无独立外供
- 工作环境：Commercial 0～+55℃ / Industrial -40～+85℃（依涂层/Ruggedized 版），5–95% RH 非凝露；符合 IEC 60950 / CE
- 安装方式：插 VME SBC（如 MVME5500/6100/7100）PMC Site、cPCI Carrier 带 PMC 槽，或 PMC Extender 测试台
- 生命周期状态：SBS 原厂 EOL，GE/Abaco 2018 年入 Restricted Production Phase → 现 Discontinued，市场以全新尾货(New Surplus)及测试拆机流通，无 Pin-to-Pin 替代，升代需换 x86 多串口 PCIe 卡或重新架构
产品介绍
在某舰载雷达信号处理柜见过——MVME5500 的 PMC 槽插的就是 PMC-HS-SERIAL，四路分别接 GPS NMEA、陀螺罗经、气象仪和老式加密串口终端，跑 VxWorks 做 1ms 周期轮询。它最大优点是”纯 PCI 枚举+16550/16C950 兼容寄存器”，宿主机 BSP 基本免驱（Linux 用 8250/serial 选项，VxWorks 用 sysSerial.c 加 NS16550 例程），现场改波特率/校验位全软件搞定不需要动跳线。
严格来说，PMC-HS-SERIAL 早期 SBS 版和后期的 GE/Abaco 11050-201 PMC 插槽 100% 兼容可互换，区别在于部分 Ruggedized 版有 conformal coat 和工温晶振——如果你的现场是舰船/野外环境建议订带涂层工业温版。库存经理视角：归 B 类偏 A（串口链路断则对应现场设备失联，通常不致全机跳车但关键导航/GPS 丢失在某些 mission 系统会触发降级），SBS 已 EOL 无原位替代，典型 LTB 考量对象——尤其配 MVME 老线的要多留只眼，因为宿主 SBC 本身也在 Legacy 收尾。
应用场景与库存策略
PMC-HS-SERIAL 故障表现：宿主 PCI Scan 不识 Device ID、某串口 RX 死锁或乱码——对应现场串口设备（雷达伺服反馈/GPS 校时/加密键盘/老式保护装置）通信中断，若应用层无超时降级可能卡死等待。全新原厂基本绝迹，交期 N/A。
- 国防/科研—VME 实时系统扩展串口（GPS 校时 / 惯导 / 加密终端 / 老式保护装置接入 MVME5500+PMC-HS-SERIAL）：无冗余则该组串口全丢 → 建议按每独立宿主机架备 1 件冷备（Buffer Stock），密封防静电袋保存，每 2 年插 MVME5500 PMC 槽看宿主 PCI Scan 识别 4×16550 UART + 跑 loopback 测试各通道自发自收。
- 工业试验台—cPCI/VME 测试台多串口仪器控制（RS-422 仪器链 HDLC 帧）：同型台架 ≥2 套可按 N+1 建周转备件池，不必每架都囤。
- 老线无明确升代计划：若系统运行 >12 年且无 VME→x86/cPCI 改造预算 → 建议趁渠道有货做 Last-time-buy（按运行 PMC 台数 1:1 或 N+1），同步备份驱动参数（IRQ 分配/波特率表/电缆引脚定义）归档。
- 转接线匹配注意：PMC-HS-SERIAL 前板是 68-pin HD SCSI-II，现场通常用 SBS/GE 原厂 Transition Cable（如 CBL-PMC-HS-SER 转 4×DB9 或 4×DB25）——采购备件同时要确认现场转接线型号/接口定义（RS-232 vs RS-422 接线不同），转接线损坏率高于 PMC 本身勿忽视。
真实案例：
北方某风洞数据采集系统，MVME5500 宿主 + PMC-HS-SERIAL 接四路风洞天平/压力扫描仪 RS-422 串口（HDLC 封装 57.6kbps）。运行第 9 年某次插拔转接线静电打坏 PMC PCI 侧 ESD 防护二极管，宿主 PCI Enumeration 报 “Device 00:0e.0 Class ff00: unknown” 四串口消失。库房零备件，调货等了 4 天（遇春节假期实际 5 天），期间对应测点数据中断降为插值补值影响实验精度。事后只做两件事：①锁定 1 件 PMC-HS-SERIAL（工业温版）放恒湿备件柜；②PM 加”每年大修目检 PMC 金手指无氧化 + 转接线 HD68 插头簧片无塌陷，插拔时戴腕带”。花不到 $600 囤一块老 PMC 放柜里，比一次实验数据缺口便宜——这就是 Legacy VME PMC 扩展”I/O 触角”的库存逻辑。
