描述
产品详情

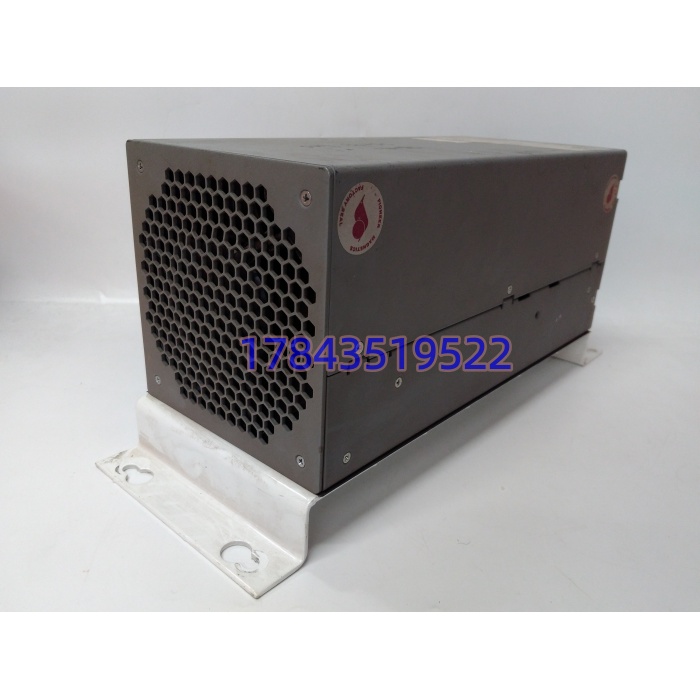

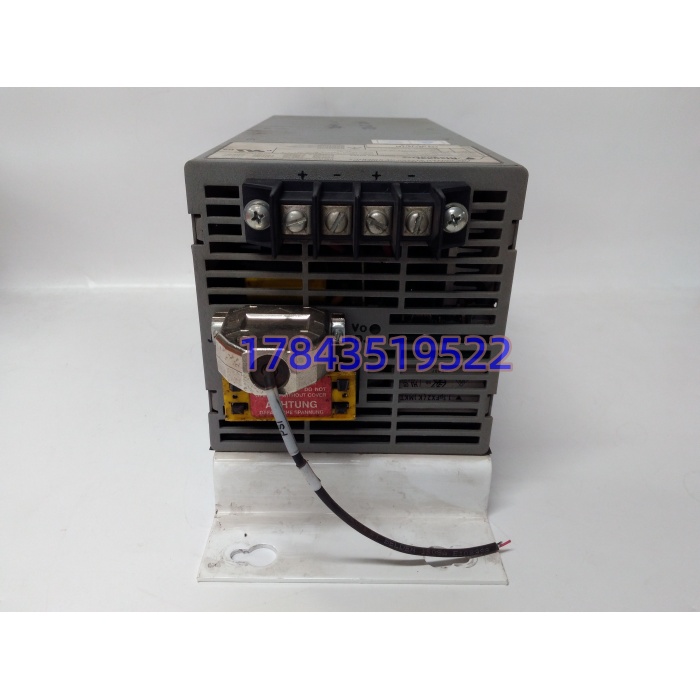

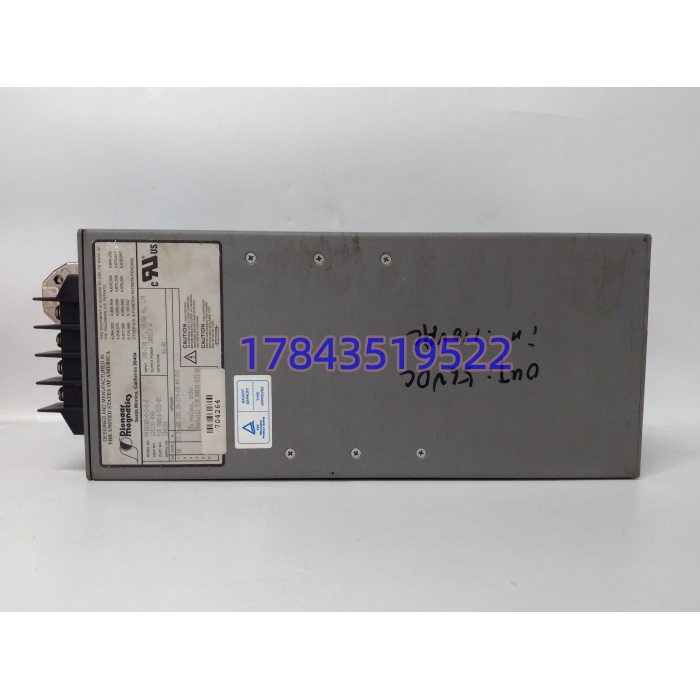

· 型号：PM3326B-6-1-2-E
· 品牌：Pioneer Magnetics（Rockwell 贴牌号 80026-529-01）
· 系列：PM3326B / Tricon 安全系统电源
技术参数
| 参数项 | 指标（PM3326B-6-1-2-E / 80026-529-01） |
|---|---|
| 模块类型 | 单相 AC-DC 开关电源（Tricon 机箱电源模块） |
| 原厂板标 | PM3326B-6-1-2-E（选项码含 -68-20C-25-274-H8-M4-RH5 等） |
| 贴牌订货号 | Rockwell 80026-529-01（等同 80026-529-01-R） |
| 输入电压 | 90–264 VAC，47–63 Hz，单相（典型 100–240 VAC） |
| 输出通道 | 单路 56 VDC，17.9 A，1002.4 W |
| 电压精度 | ±0.5 %，纹波 <50 mV p-p |
| 效率 | 88 %–92 %（视负载点） |
| 保持时间 | ≥20 ms @ 满载 |
| 保护 | 过压 / 过流 / 短路 / 过温，自恢复或锁存依版本 |
| 冗余与热插拔 | Tricon 冗余电源架支持带电更换（同架同型号） |
| 冷却 | 自然对流（无风扇，内部风道依机箱） |
| 隔离 | 输入-输出 ≥1500 VAC，输入-机壳 ≥1500 VAC |
| 工作温度 | -20 °C ~ +70 °C（存储 -40~+85 °C） |
| 尺寸 / 重量 | 约 270×260×40 mm / 3.87 kg（依尾标略有差异） |
| 认证 | UL/cUL (cRUus)、TÜV Rheinland、CE |
| 适配机箱 | Tricon v9 / v10 主控机箱，AB 部分 1756/1794 扩展电源架 |
产品介绍
Tricon 机箱半夜报”Power Supply 1 Fault”，安全链切旁路——拆开看往往是 PM3326B-6-1-2-E 里那颗 56 V 主电容 ESR 飘了，空载 56.2 V 正常、一带载掉到 53 V 触发欠压闩锁。这块电源在 Tricon TMR 柜里干的是最底层脏活：把现场 220 V 市电（或 UPS 过来的 230 V）掐成 56 VDC 洁净母线，喂给三个主处理器、I/O 总线、SOE 时钟板。它本身不参与逻辑，但 56 V 母线一瘫，三个 CPU 一起掉，安全系统从 TMR 退化成全停。
采购硬理由就两条：一是 Tricon 原机箱对电源高度、导轨卡扣、背板金手指定义锁死，第三方 56 V 电源哪怕电气参数一样，物理上插不进原架导槽；二是 Pioneer 这块的 56 VDC@17.9 A 是 Rockwell 贴牌标定值，第三方标”1000 W 56 V”若实际是 55.8 V 或纹波 80 mV，Tricon 诊断会周期性报 Power Quality。现场实测发现，同号拆机件若风扇罩（部分版本带辅助风道）积灰堵死，满载跑两小时壳温顶到 78 °C，过温保护动作比电容老化还早——所以拆机件必须上假负载做 56 V/17.9 A 满载 4 小时老化再付款。严格来说，它只在 Tricon v9/v10 背板协议下被机箱识别为合法电源，拿去配普通 24 VDC DIN 导轨系统属于大材且电压不对（56 V 不是 24 V）。
替换与升级建议
直接替换
- PM3326B-6-1-2-E（80026-529-01）→ PM3326B-6-1-2-E 同号同选项尾：Pioneer 原厂同批次或 Rockwell 贴牌同号，Tricon 冗余架直接 Drop-in 热插拔，无需改组态。
- 80026-529-01 → 80026-529-01-R（R 尾为 Rockwell 翻新/再制造标）：功能等价，Tricon 诊断不区分，但采购合同要写明接受 R 尾否。
软件兼容（需改配置）
- 早期 Tricon v8 机箱配的老 Pioneer PM3326A 族 → ：物理插槽一致，但 v8 背板电源管理不读 B 族某诊断位，换后机箱可能报”Unknown P/S”，需升 Tricon 固件到 v9 基线。工作量取决于机箱是否允许在线升固件。
- 不同选项尾（如 -6-1-2-E 换 -6-1-2-C）：输出电压同为 56 V，但辅助信号（AC OK / DC OK 干接点极性）可能反转，Tricon 外部硬接线报警逻辑要核对端子图。
硬件不兼容
- → 普通 24 VDC DIN 电源（如 ABB CP-S 系列、Phoenix QUINT）：电压不对，Tricon 母线饿死。
- → ABB PM3326 保护继电器：名字撞车但完全是两类设备，前者美国 Pioneer 电源、后者 ABB 继电器，物理尺寸与用途无关。
- 第三方”56 V 1000 W 模块”无 Tricon 背板金手指：强改接线外挂，会丢冗余切换与机箱诊断，安全系统审计直接否决。
