产品详情
· 型号：PM3398B-6P-1-3P-E
· 品牌：Pioneer Magnetics（PMAG；市场常挂 ABB / Allen-Bradley 兼容备件）
· 系列：PM3398B
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品类别 | 工业开关电源 / DC 电源模块 |

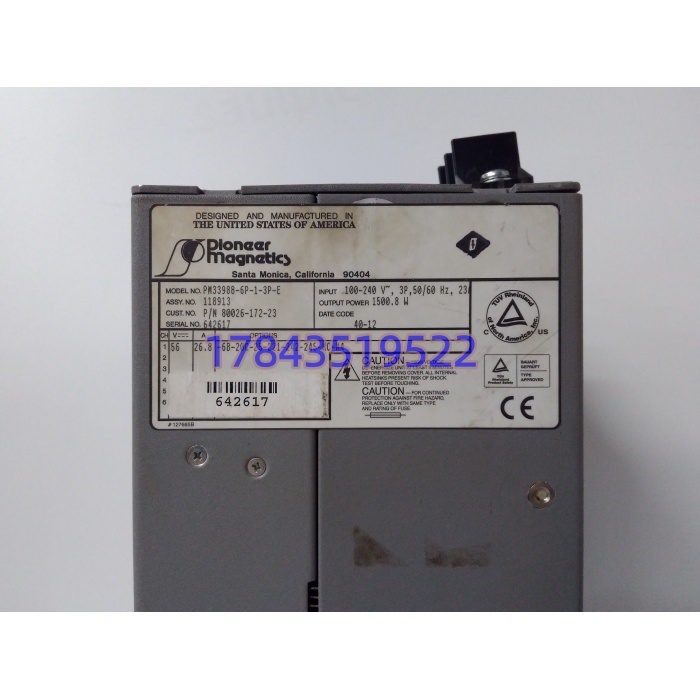

| 物料号 | 80026-172-23（同源号 80026-173-23 见于部分渠道页，需核对铭牌） |
| 输入电压 | 100-240 VAC，50/60 Hz（宽范围，单列 23A 为峰值输入电流标注） |
| 输出电压 | 56 VDC（稳定可调范围需核铭牌电位器） |
| 输出电流 | 26.8 A 连续 |
| 输出功率 | 约 1500 W（56V×26.8A） |
| 效率 | 90% 左右（工业级开关电源，非 96% 那种通信电源） |
| 保护功能 | 过压、过流、短路、过温保护 |
| 安装方式 | 35mm DIN 轨或机架嵌入式（看批次带耳/不带耳） |
| 工作温度 | -20~+60℃（运行），-40~+85℃（存储） |
| 相对湿度 | ≤95% 无凝露 |
| 尺寸（约） | 144×78×30 mm（不同渠道标 110×60×30 或 140×105×32，以实物为准） |
| 质量认证 | CE / UL 常见，CCC 视批次 |
产品介绍
PM3398B-6P-1-3P-E 是 Pioneer Magnetics 在 PM3398B 系列里的一张中大功率直流电源板，干的事很单纯：吃 100-240VAC，吐 56VDC/26.8A，给高压变频器的控制板辅助电源、老 ABB 传动柜里的励磁风扇链、或 Rockwell 大机架的某路直流母线补电。它不跑程序、不采 IO，铭牌上没以太网口也没 PROFIBUS，网上那些”带 6 入 3 出 Modbus TCP”的页面是把 PM3398B 前缀和别的 PLC 板混在一起 SEO 了，别信。
坦白讲，这型号在备件市场最乱的就是品牌归属——原厂是 Pioneer Magnetics（美国 PMAG），但因为早年被 ABB 传动代理链和 AB 备件库都引过，所以搜出来一半标 ABB 一半标 AB。实物看壳体激光：PMAG 标就是 PMAG，贴 ABB 标签的多是贸易商转贴。和同功率明纬 UHP-1500-56 比，它贵三倍但原装尺寸和孔位对老柜免改板；和 ABB 原厂 SD823/SD532 比，电压档不对（ABB 那票是 24V/48V 档），不能直接代。竞品差异就一句：老柜图纸写了 PM3398B-6P-1-3P-E，你塞明纬进去要重钻孔和加绝缘，停机窗口不答应。
应用场景与行业案例
我在现场遇到过最哑巴的故障：高压变频柜控制电正常，但励磁风扇链每隔几小时重启一次。查了一周以为是 DP 网络抖，最后发现是 -6P-1-3P-E 输出电容老化，56V 带载掉到 51V，风扇控制器欠压复位。
典型场景：
- 老式高压变频柜（ABB ACS1000 周边辅助链、罗克韦尔 PowerFlex 700 改造柜）：原图指定 56VDC 风扇/闸管驱动辅助电源，换通用 48V 电源风扇转速不对。
- 造纸传动直流母线屏：多轴传动的励磁控制板吃 56V， 系列是原装件。
- 矿山提升机整流柜：控制回路要隔离直流源，开关电源模块坏一块整柜不能送控制电。
- 钢厂连铸喷淋阀岛：环境 55℃ 以上，杂牌电源半年炸，PMAG 老件能扛到下次大修。
- 海外二手线搬迁：BOM 里写 Pioneer Magnetics 80026-172-23，清关和审计都认原厂号，替代型号报不上去。
真实案例：2022 年西南某氧化铝厂，原料磨循环风机变频柜半夜控制电闪断，工艺连锁跳车。旧 -6P-1-3P-E 拆开，主滤波电容顶鼓，56V 空载正常、带载掉压。备件库翻出 2014 年库存密封件（80026-172-23，PMAG 原标），对孔位、先半载烤机 2 小时再全载，装柜后连续 30 天无闪断。电气主任说”这铁片不智能，但它一哼，全车间磨机停”。后来我们把同柜两台电源做冗余二极管隔离，单块坏不再全柜失电。
