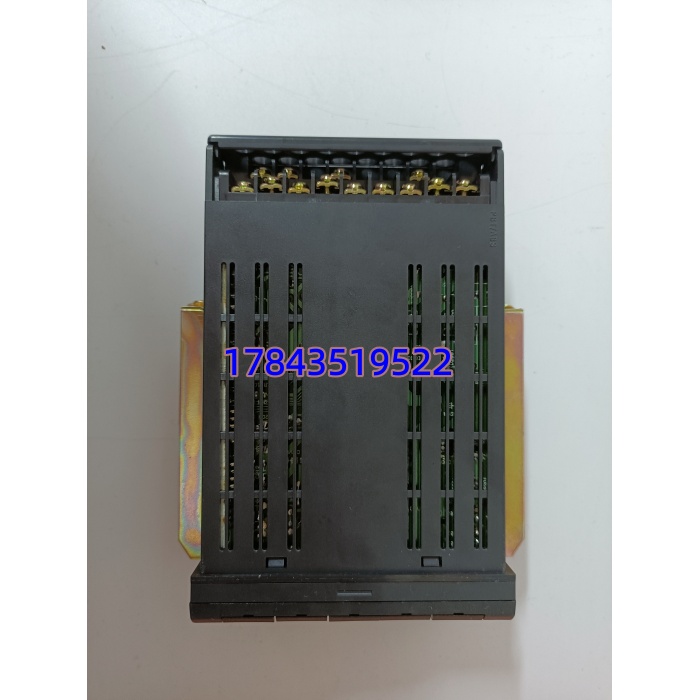

产品详情
· 型号：K3NX-AD1A-FLK4（供电依铭牌：K3NX-AD1A-FLK4 100-240VAC 或 24VDC 版）
· 品牌：Omron
· 系列：K3NX Digital Indicator / Process Meter
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品描述 | Omron K3NX Series Digital Process Indicator, Analog Input, FLK4 Comms Slot |
| 型号 / 后缀 | K3NX-AD1A-FLK4（AD=Analog Display 1ch, A=基本输出/无报警或1点依细分, FLK4=通讯扩展槽） |

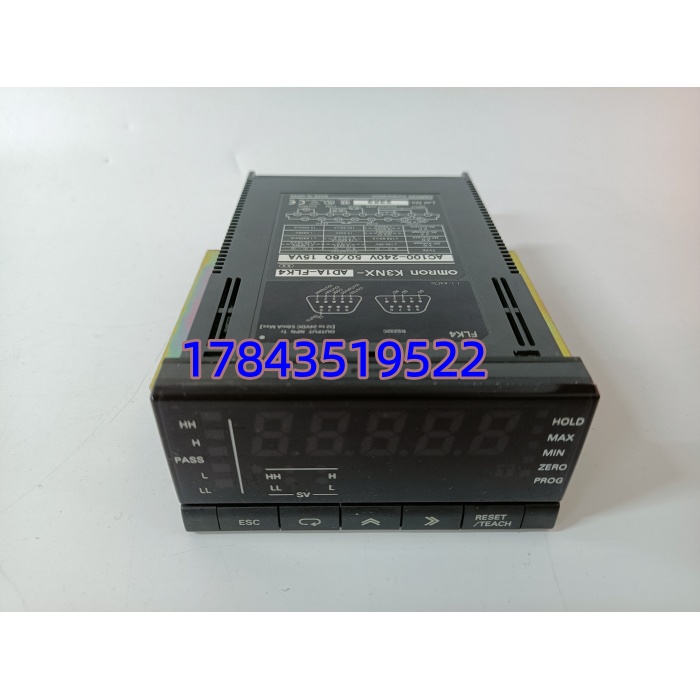

| 显示 | 4½位 7段 LED（±19999 或 0~99999 依组态），红色/橙色典型，字符高≈14.2mm |
| 输入信号 | DC 电压 0–10V / 1–5V / 0–5V；电流 4–20mA / 0–20mA（需外置 250Ω Shunt 或内置—依细分版本），输入阻抗 >1MΩ(电压)/≈250Ω(电流) |
| 输入精度 | ±0.1 % FS ±1 digit（25℃），温度系数 ±0.05 % FS/℃ |
| 采样周期 | 约 20~50 ms（高速采样版可达 10 ms 依细分） |
| 报警/比较输出 | A 后缀通常含 1~2 点 NPN/PNP 或继电器输出（具体依 K3NX sub-type sheet——严格核对您铭牌） |

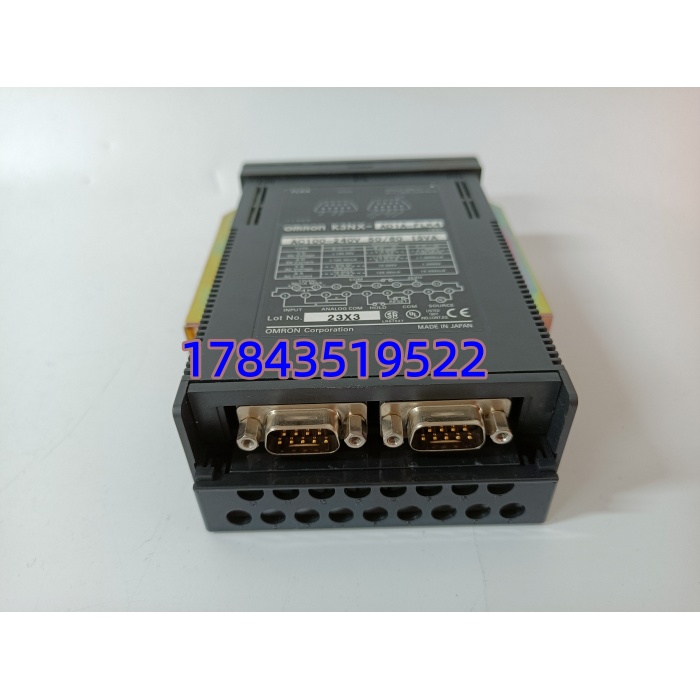

| 通讯扩展 | FLK4 插槽可插 DeviceNet 或 RS-485(CompoWay/F) 通讯单元（另购） |
| 供电电压 | 100–240 V AC 50/60Hz 或 24 V DC（依完整铭牌：-AD1A- 24VDC 或 AC版） |
| 功耗 | 典型 ≤10 VA / ≤6 W |
| 前面板防护 | IP66 / NEMA 4X（前面），后部 IP20 |
| 安装开孔 | 92×45 mm（DIN 43700 96×48 面板标准） |
| 工作温度 | -10 … +55℃（无结冰），贮存 -25 … +65℃ |
| 相对湿度 | 25~85 % RH（非冷凝） |
| 认证 | CE、UL/cUL（部分批次）、KC |
| 生命周期状态 | 部分 子型标记 Discontinued / Limited——确认 Omron PSS 公告；新应用推 K3HB / K3MA 系列 |
| 替代方向 | K3HB（96×48 高性能指示控制器，功能更强尺寸同但端子/菜单不同，需核对替代可行性）或 K3MA（简易版无 ） |
产品介绍
从现场维护说—— 在柜门上干的活是把关键过程值（如挤出机模头压力、涂布克重传感器 4–20mA、试验台载荷信号）直观显示给操作工，有些带比较输出做简单上下限报警切入 PLC 或声光铃。它不参与安全联锁（非 SIS），可某个药厂压片机操作工反映”看不到实时压力值全凭感觉”——就因为 背光 LED 驱动 IC 老化灭灯（输入信号正常），换了块拆机件恢复。这类面板表 MTBF 不错，主要死因是按键进水汽或电源模块老化。
采购视角：Omron 已将部分 子型转入 Discontinued，全新原厂依区域 NLA，市面多为 New Surplus 或拆机良品。按 ABC 分类——属 C 类低值显示件（非安全关键）但缺了影响操作可视性及简单报警功能），建议按同类柜数÷3 向上取整备 1~2 件冷备密封保存，EOL 锁定 Surplus。严格来说替换要核对三项：①供电电压（AC100-240V vs 24V DC 铭牌不同不可混）②报警输出点数/类型（A后缀细分）③ 槽内有否插通讯卡——买备件建议与现网完全同铭牌版本。(替代 K3HB 尺寸同但接线/菜单不同，需重新标定，不属于原位快换)（请以 Omron → K3HB Migration Note及原厂手册为准）
应用场景与库存策略
生产线/试验台面板表故障表现通常是”黑屏(电源OK但无显示)”、”显示值死或乱码”、按键无反应——查信号源正常基本锁定表头。交期原厂 EOL 后 NLA，二手调货 1~2 周。
典型场景与备货建议：
- 医药/食品 — 压片/灌装线操作面板过程值显示(压力/重量/流速 4–20mA) + 上下限报警：表头黑屏=操作工失参考 → 建议同类产线每 3~5 台柜备 1 件同铭牌冷备，密封防尘袋保存
- ：数据记录断链影响溯源 → 重要试验台按 1:1 备或全室共享 1 件认证冷备
- EOL 处理：确认 Omron LTB 关窗后锁定 New Surplus；新设计推 K3HB（同尺寸高性能）但需重接线/标定故不属现场快换
- 注意：-AD1A- AC供电版 ≠ 24V DC版，混用烧毁； 槽内若插有通讯子卡(DeviceNet etc) 备件需同步考虑该子卡或确认新表头兼容旧卡重插
真实案例：
华东某药用辅料厂挤出造粒线操作面板装 -AD1A-(100-240V AC版) 显示熔体压力 4–20mA。运行第 8 年梅雨季后 LED 全暗但信号直通 PLC 正常——拆下表量后端 24V 辅助电源正常，判定表头电源模块老化。库房登记” 备件 1 件”实为 24V DC 供电版（不通用），临时飞线外接 DC 稳压救急显示（不合规范）。事后补购同 AC 版 New Surplus 并修正台账——
