描述
产品详情

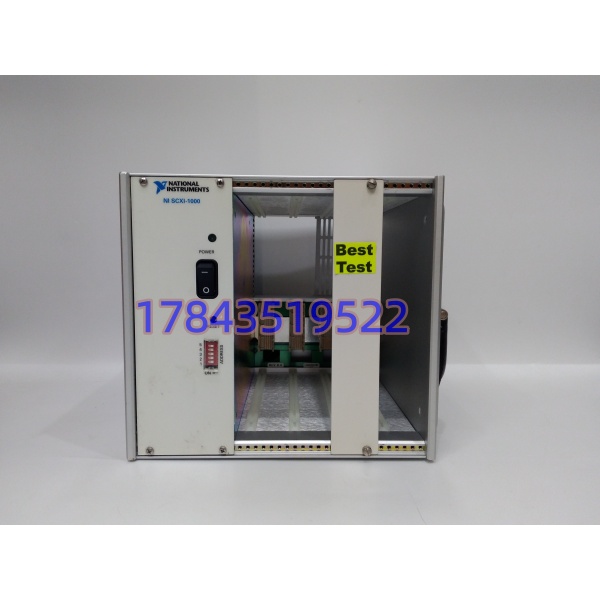

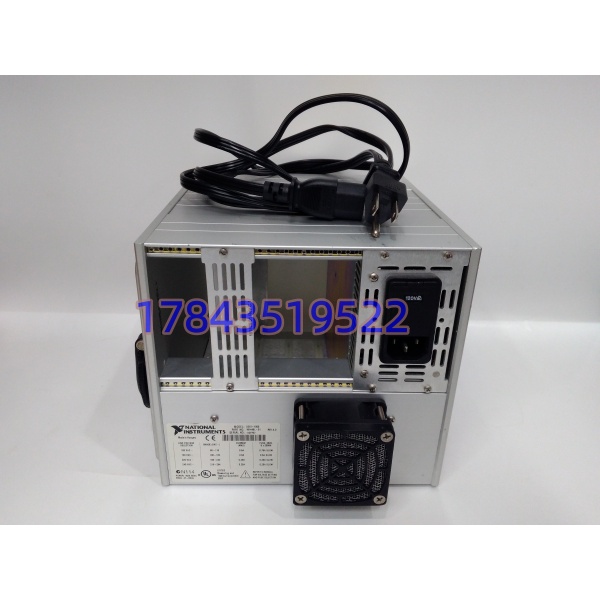

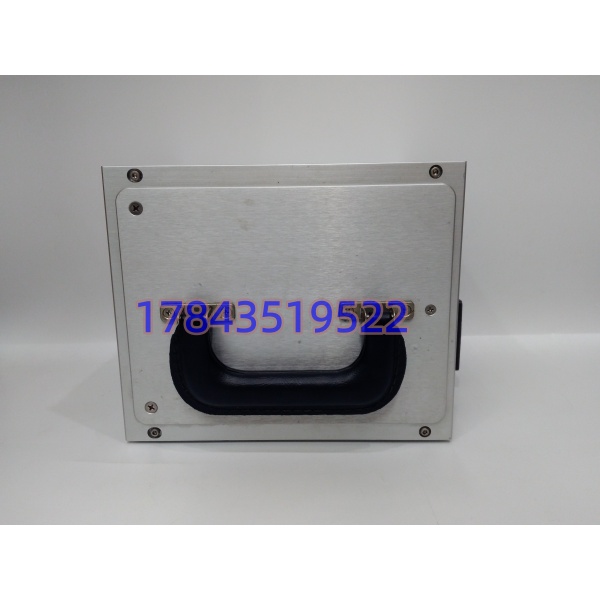

· 型号：SCXI-1000
· 品牌：National Instruments（NI）
· 系列：SCXI（Legacy Chassis）
规格参数
| 参数项 | 规格值 |
|---|---|
| 订货号族 | 776570-01（美 120VAC）/ -02（欧 240VAC）/ -03（英 240VAC）/ -04（中 220VAC）/ -05（澳）/ -06（瑞）/ -07（日 100VAC）/ -09（韩）/ -10（北美 240VAC） |
| 槽位 | 4 个 SCXI 模块槽（支持热插拔模块，机箱本身不断电可换模块） |
| 内置电源 | 线性低噪声电源，背板供 +5 V、±15 V 给模块，总模块功率预算约 25 W（部分资料标 50 W 为机箱上限，按模块铭牌累加为准） |
| 背板总线 | SCXIbus（ guarded analog + digital ），3 内部模拟总线，时序电路做高速多路扫描 |
| 扩展能力 | 单 DAQ 设备可菊花链最多 8 台 SCXI-1000，总扫描率上限约 333 kS/s 分摊 |
| 与主机连接 | 后部 68 针 VHDCI（SHC68-68-EP 等）连 PCI/PXI/USB DAQ；或经 SCXI-1600 转 USB；老方案走 RS-232 DB9 配外部控制器 |
| 冷却 | 对流散热（无强制风扇，标称 0–55℃ 工作，严格来说高粉尘环境需外加压风机辅助） |
| 安装 | 19″ 机架 3U 约 133 mm 高，深 284 mm，重约 6.8 kg |
| 软件边界 | NI-DAQmx ≤19.0 识别；19.1 起 SCXI 支持剔除（Windows 10 64bit 下 SCXI-1600 不认，其余走 32bit DAQ 卡仍可用） |
| 生命周期 | NI 官方 2018-09-28 停 SCXI 平台，SCXI-1000 标 Discontinued，无原厂新货无官方质保 |
| 兼容模块 | SCXI-1100/1102/1104C/1120/1125/1160/1163R/1300 系端子块等 |
| 认证 | CE / UL / cUL / IEC 61010-1（以原厂手册为准） |
产品介绍
E 维护者视角切进来：在某个汽车 NVH 实验室碰过这样的事——SCXI-1000 电源里一颗主滤波电解鼓包，+15 V 掉到 13.8 V，SCXI-1125 隔离电压模块零点漂了 4 mV，工程师以为是传感器坏，标定量块返厂三次没查出问题，最后蹲电柜听机箱有轻微啸叫才定位到机箱。这货的定位很纯粹：它不是 PXIe 那种智能机箱，是把 4 块 SCXI 模块喂饱电、用 SCXIbus 把模拟路由做干净、再交给上端 E 系列/M 系列 DAQ 卡去采的老派底座。噪声性能靠那颗线性电源和分层接地，换开关电源外置反而把低电平应变信号搞脏。
从 TCO 看，SCXI 平台停了但海量老测试台（航空应力、电力电子温升、电池热失控监控）还在跑，整台迁 cDAQ-9188XT 或 PXIe-1071 是几十万级改造，而留 1–2 台 Surplus 冷备、把 NI-DAQmx 19.0 和 LabVIEW 2019 锁进虚拟机镜像，持有成本几乎可忽略。现场实测发现翻新版最常用手段是拆机清灰换风扇冒充“全检”，但线性电源次级电容老化不可逆——验收必须上电带满载模块跑 4 小时看 ±15 V 纹波，别只看前面板 Power LED 绿不绿。
应用场景与库存策略
老测试台 坏了意味着什么？不是停一条产线，是标定间整面墙的应变片、热电偶、LVDT 全灰，认证项目卡在那等数据，每天实验室租金和工程师待工费比机箱本身贵百倍。原厂交期按“无”算，国内 MRO 商“现货”九成是 As-Is 拆机，通电前你分不清电源电容是不是已经干涸。
- 汽车 NVH / 电池包热失控台（SCXI-1102 热电偶阵列）：低噪声 ±15 V 非它不可 → 建议每实验室备 1 台 Surplus 原包冷备，NI-DAQmx 19.0 安装盘+LabVIEW 2019 虚拟机一并归档。
- 航空航天应力标定间（SCXI-1120 应变 + SCXI-1160 开关）：菊花链 4 台扩到 128 通道 → 建议区域备件中心放 1 台代管，按 ABC-A 类管。
- 电力电子逆变器效率测试（SCXI-1125 隔离电压）：前端隔离依赖机箱背板地布局 → 备件必须带原厂背板 SCXIbus 通断测试记录，别收“外观好未带载”裸机。
- 高校大型物理实验数据采集：经费紧不愿迁 PXIe → 按“在用 N 台备 ceil(N×0.15)+1”囤 Surplus，锁同尾号（如全 776570-04 国规）避免电源线接错。
- EPC 老产线测试工装：末端采购错过 2018 末采 → 走战略囤货，同时把 SHC68-68 线缆、SCXI-1349 接线盒、PCI-6251 卡绑一起备，单备机箱没 DAQ 卡也起不来。
真实案例：2023 年华东某新能源电机厂 NVH 台架，（776570-01 美规改 220V 跳线）深夜 Power LED 闪绿，SCXI-1104C 32 路温度扫出来跳变 ±6℃，LabVIEW 报“SCXI chassis timeout”。台账查无备件，供应商从西安调一台 776570-04 拆机件，到货发现国别跳线盖丢失、背板 SCXIbus 第 2 总线断路，插模块只能识 2 槽。临时用 PCI-6251 直采应急 2 天，标定周期拖后损失约 13 万。复盘后他们把 按 A 类管，实验室冷备 1 台 776570-04 Surplus（带 NI 出厂校验复印件），并把“机箱+DAQ 卡+DAQmx 19.0 虚拟机”打成不可拆备件包。
