产品详情

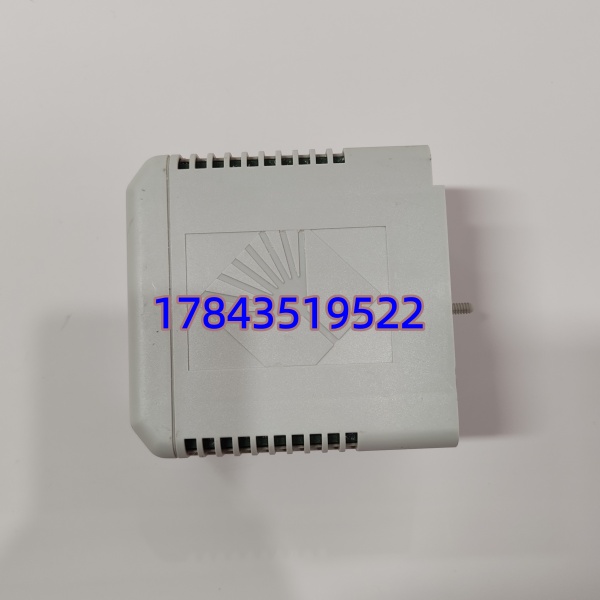

· 型号：MTL8302-B1-DP（MTL8300 Series Fieldbus H1 / PA Coupler Module）
· 品牌：MTL Instruments（Cooper Crouse-Hinds / Eaton）
· 系列：MTL8300 — Foundation Fieldbus H1 & Profibus PA Intelligent Segment Coupler
规格参数
| 参数项 | 规格值 |
|---|---|
| 制造商 | MTL Instruments (Cooper Crouse-Hinds by Eaton) |
| 型号 | MTL8302-B1-DP（8300系列，4-segment Fieldbus H1/PA Coupler，”B1″=背板类型，”DP”=DeviceNet/Profibus上行变体标识，以实物铭牌为准；常见配对 -IS 本安版 / -N 非本安版） |
| 模块类型 | Foundation Fieldbus H1 / Profibus PA Segment Coupler (Link Master capable) |
| 管理网段数 | 4 条独立 FF H1 或 Profibus PA 现场总线段（每段 ≤32 设备，通常设计 ≤12–16 台） |
| 上行接口 | 依具体变体：Modbus TCP/IP（以太网）、RS-485（Modbus RTU）或 Profibus DP-V0/V1 上联至 DCS/PLC（8302 常见 DP-suffix=Profibus DP uplink；确认贵厂实际上联协议） |
| 现场总线物理层 | IEC 61158-2 / FF-816 H1（31.25 kbps），Manchester 编码 |
| 本安参数 | -B1-DP 非本安版用于安全区；-IS 后缀本安认证版用于 Zone 0/1（Entity 参数以 certificate 为准：Vo/Io/Co） |
| 电源要求 | 通过 MTL8300 背板由外部 24VDC 系统电源或 MTL8300 PS 模块供给 |
| 终端电阻 | 每段需现场端 100Ω 终端电阻（通常在 FTA 或末端设备内使能） |
| 诊断功能 | 每网段 Link/Activity/Error LED；模块 OK/Fault LED；支持总线诊断（ jitter / signal quality） |
| 热插拔 | 支持在线插拔更换（Hot-Swap），不影响其他插槽模块（需确认 DCS 重新枚举时间） |
| 工作温度 | -20～+60℃（控制室安装），存储 -40～+85℃ |
| 湿度 | 5%～95% RH，非凝露 |
| 认证 | FM / CSA / ATEX / IECEx（依本安/非本安版不同），UL 508 |
| 配套件 | 须配 MTL8300 背板(Base Unit)、系统电源模块、对应 FF/PA 现场端子块(FTA)或安全栅条 |
| 兼容 DCS | Foxboro Evoque/IA Series(FF)、Emerson DeltaV(FF H1)、Yokogawa CS3000(FF)、Siemens PCS7(PA) 等 |
| 停产状态 | MTL8300 系列处 Mature 支持，8302 特定后缀仍可订 NOS，部分区域推 MTL5500+FF 网关替代新装 |
产品介绍
在 FF 总线项目里遇过整段 16 台阀门定位器全掉通讯，查半天是耦合器上行 DP 口接触不良——某炼厂我就碰过。MTL8302-B1-DP 不是普通安全栅，它是带 Link Master 功能的 FF H1 / Profibus PA 段耦合器，把 DCS 的现场总线主干（或 DP/以太网上联）翻译成本安/非本安 31.25kbps H1 信号驱动现场仪表。严格来说后缀含义很要命：”-B1-DP”指背板类型 B1 + Profibus DP 上联，”-IS”才是本安认证用于 Zone 0/1——采购最容易把非本安(-B1-DP)当本安买，到货插危险区机架直接不符合防爆取证要求，这坑我帮客户退过货。
从库存视角属 B→A 类（视 FF/PA 覆盖范围）：单耦合器管 4 条总线网段，坏了一挂就是半个装置区仪表全掉线（尤其老项目未做段冗余时）。MTL 仍列成熟支持未全面 EOL，但特定后缀交期飘，建议按 FF/PA 耦合器节点数每 3～4 个节点备 ≥1 块冷件（可跨节点共享），到货必须上电验各段 Link LED 及上联口握手——翻新品上行 PHY 或时钟晶振老化是暗坑。
应用场景与库存策略
耦合器故障表现：对应 4 条 FF/PA 网段所有设备报”Offline/Comm Fail”、DCS FF 诊断页显示 “No Link Master Response”；部分故障只影响上联口则 4 段全灰，影响面远大于单个 AI 卡。
- 炼化/油气 Foxboro DeltaV Yokogawa — Foundation Fieldbus H1 或 Profibus PA 装置段耦合(每耦合器 4 segment)：非它不可因需原 P/N 匹配 背板及本安等级(Ex ia / Ex d)，建议按耦合器节点数每 3～4 节点备 1 块冷备（防静电袋密封存备件柜），多套装置可共享应急；本安区用必须 -IS 后缀版本。
- ：若短期不计划改 PROFIBUS PA 或 Ethernet-APL 迁移建议借大修做 LTB 按 3–5 年用量锁定 NOS（匹配现网上联协议 DP/ModbusTCP 及本安等级），拒收无上电段 Link 测试报告的翻新品。
- 替代升级提示（非紧急不贸然换）：新装或整装置数字化改造可考虑 Emerson AMS + DeltaV FF 原生网卡 / Pepperl+Fuchs FDT/DTM + K-system 或 Ethernet-APL 架构； 保留用于延寿。替代前须重做 FF Segment Design 及 DCS 点表映射——以原厂 Migration Note 为准。
- 库存分类：归入 B类升A类（若单耦合器覆盖多关键段无冗余），安全库存 SS=1（全厂 共享），呆滞预警 10 年（延寿期消耗），大修改造或总线架构升级时优先消耗。
真实案例：沿江某 PTA 装置 2019 年，Foxboro Evoque 通过 MTL8302-B1-DP（非本安版控制室侧）管理 4 条 FF H1 网段——氧化反应器温度/流量/液位共 28 台 FF 仪表突然全掉线。先查 FTA 电源正常，互换槽位故障随卡（确认耦合器上行 DP 口 PHY 芯片热失效）。库房有按建议囤同后缀 NOS，停机架电源→拔旧→插新→Foxboro 自动重枚举网段（约 90s 各设备陆续 Online）→恢复监测。若等调货代理商报”需确认 suffix 交期 6–10 周”——那段时间反应温度靠就地表人工记录违反 SOP。FF/PA 耦合器是一挂 N 段的 SPOF——留 Buffer，核本安等级(-IS vs -B1-DP)与上联协议后缀匹配。
