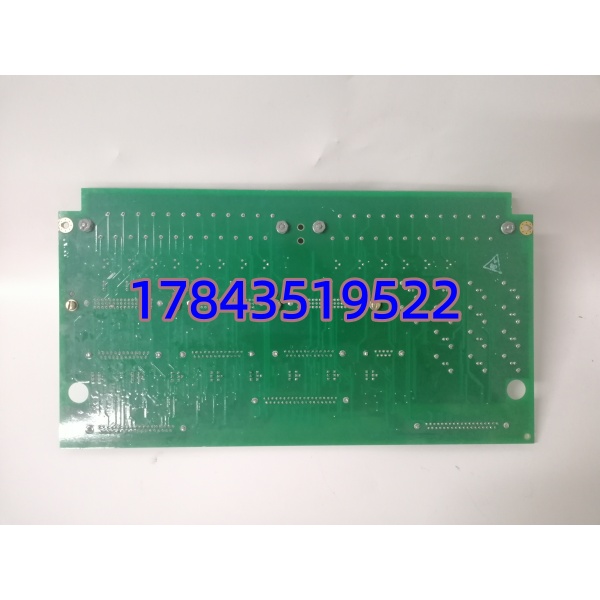

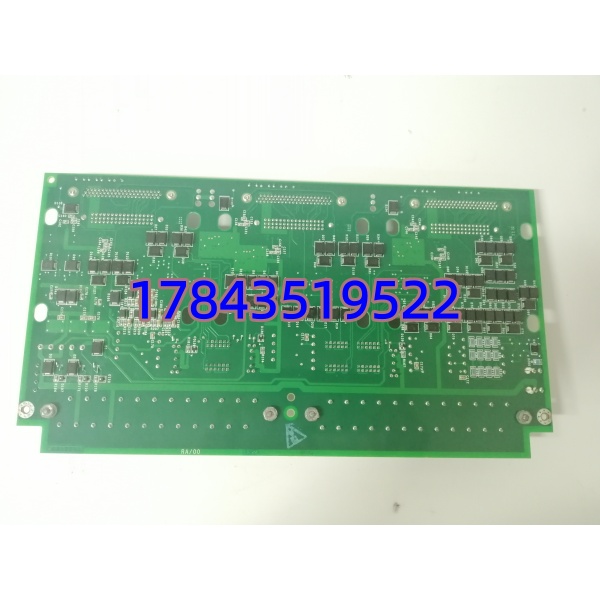

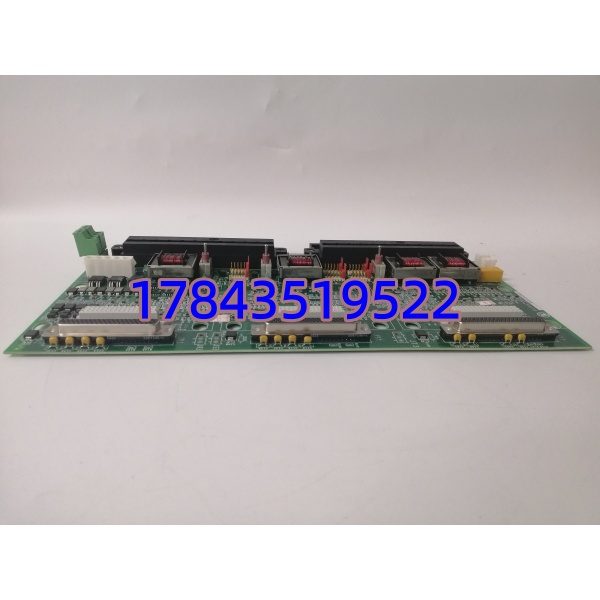

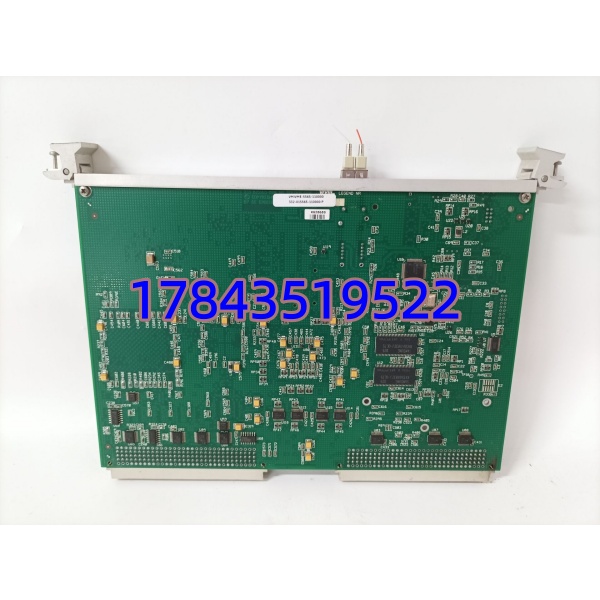

描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 订货号 / GE物料号 | IS200VSVOH1BDC / MRP643486 |
| 模块类型 | 伺服阀输出卡 (VSVO – Valve Servo Output Module) |
| 适用系统 | GE Mark VIe / Mark VIeS（配合 IONet I/O Pack 机架使用；Mark VI 需 VSVO H1B 版不混插） |
| 伺服控制通道 | 2 路独立通道（每通道驱动 1 只电液伺服阀或双线圈单阀） |
| 伺服输出电压 | ±10 V DC，最大输出电流 50 mA/通道（恒压模式，经功率放大器驱动伺服阀） |
| LVDT 反馈接口 | 每通道 1 路 LVDT 位置反馈输入（半桥/全桥），板载 4 kHz 正弦激励 3–7 Vrms 软件可调 |
| 闭环控制 | 内置 PID 位置环，采样/更新周期 < 2 ms |
| 诊断功能 | LVDT 开路/短路检测、伺服线圈断线报警、输出超限、Servo Suicide 硬件关断 |
| 冗余支持 | TMR（三重模件冗余）架构兼容——三卡输出经表决驱动 |
| 供电 | +5 V DC（由 VME/I-O Pack 背板供给，典型 1.2 A） |
| 工作温度 | 0 °C ～ +60 °C（PCB 带三防涂层 Conformal Coating） |
| 状态指示 | 前面板 RUN(绿) / FAIL(红) / STATUS(黄) LED |
| 安装方式 | 插入 Mark VIe I/O Pack 机箱单槽位，配对应 VTB 端子板（如 IS200VTBxxx） |
产品深度介绍

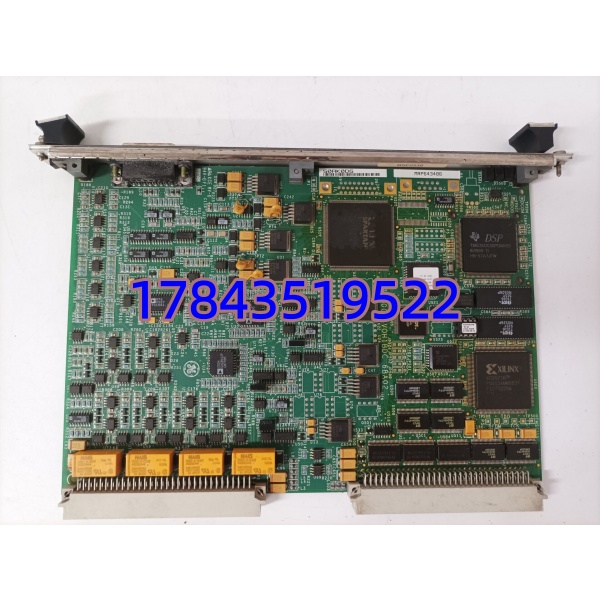

燃机控制柜里真正管阀门位置的，就是这块 VSVO。IS200VSVOH1BDC 插在 Mark VIe I/O Pack 机架上，把控制器算出的阀位指令变成 ±10 VDC 驱动电压送到电液伺服阀，同时实时采集 LVDT（线性可变差动变压器）反馈做 PID 闭环——整套回路扫描周期不到 2 ms，燃料阀和 IGV（进口导叶）的定位精度能做到满量程 ±0.1%。这和 Mark VI 时代用的 IS200VSVOH1B 外观相近但背板通讯协议不同，H1BDC 是 Mark VIe 专用版，不能往 Mark VI 的 VCMI 机架硬插。
选它的实际理由很简单：双通道独立伺服 + 内置 LVDT 激励与断线诊断，省掉外部信号调理盒；支持 TMR 三取二表决，单卡故障不会造成阀门误动或拒动；板载”Servo Suicide”硬件在检测到危险故障时毫秒级切断输出，这是燃机保护逻辑里很重要的最后一道防线。现场最常配的端子板是 IS200VTBH1B（VTB – Valve Terminal Board），订货时建议确认端子板型号匹配。
兼容性与替代选型清单
| 原型号 | 替代型号 | 兼容级别 | 关键说明 | 工程代价 |
|---|---|---|---|---|
| IS200VSVOH1BDC | IS200VSVOH1BD（无末位 C 变体视库存） | ✅ 直接替换 | 同系列 Mark VIe VSVO，固件兼容，插上重下装 I/O 配置即可 | 无（确认 ToolboxST 含 VSVO 类型） |
| IS200VSVOH1BDC | IS200VSVOH1B（Mark VI 版） | ❌ 绝对不兼容 | Mark VI 版 VSVO 背板协议为 VME 老式握手，插 Mark VIe I/O Pack 不识别且可能报 Hardware Mismatch | 需整体换为 Mark VIe 机架才可用 |
| IS200VSVOH1BDC | IS200VSVOH2A（若有库存） | ⚠️ 需适配调整 | VSVOH2A 为不同 I/O 组合变体（通道数/功能定义差异），端子板 VTB 型号可能不同 | 须核对 VTB 端子板型号及 ToolboxST 硬件树映射 |
⚠️ 常见选型误区：有人看 Mark VI 的 IS200VSVOH1B 和 IS200VSVOH1BDC 长得一样就想通用——Mark VI 版 VSVO 不支持 IONet 协议，插 Mark VIe 机架 ToolboxST 会报 Unknown Hardware 且无法建立伺服闭环，采购前务必确认控制柜是 Mark VI 还是 Mark VIe 平台。
