描述
产品详情

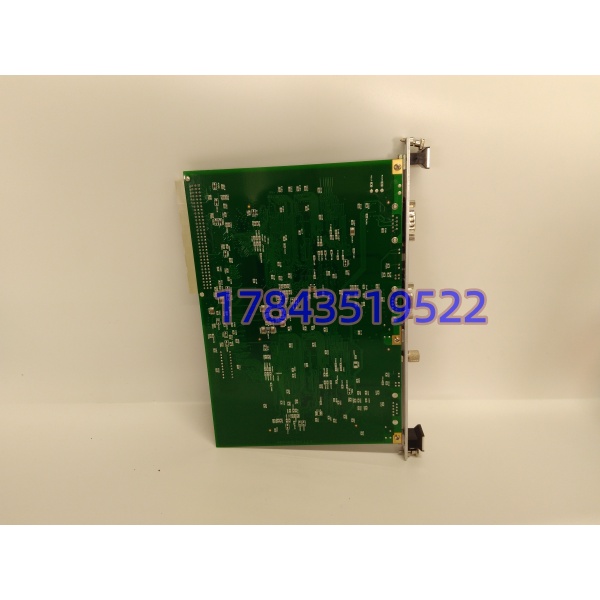

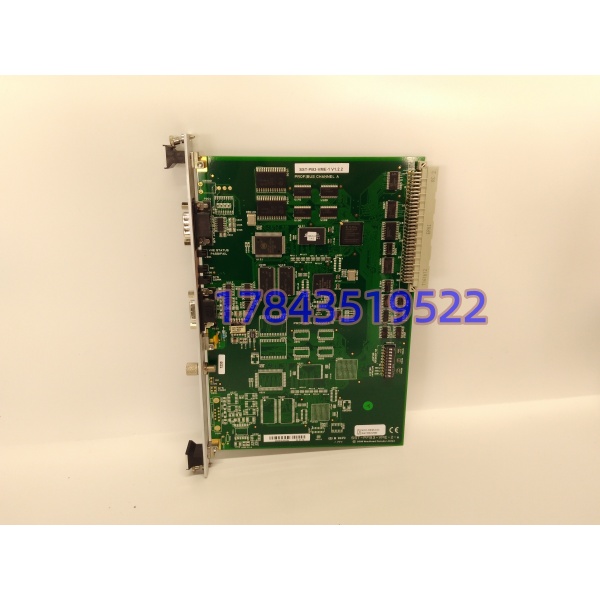

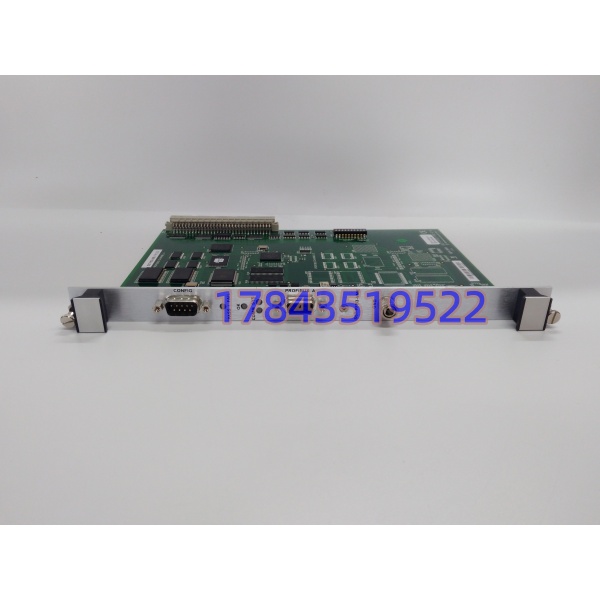

· 型号：SST-PFB3-VME（本次基准为单通道标准版）
· 品牌：SST (System Support Technologies) / Molex Woodhead
· 系列：SST PB3-VME
技术参数
- 机械形态：6U VME（233×160×20mm级），单槽宽，P1/P2连接器，约0.8kg
- VME接口：VME64兼容，A24/D16（A32/D32可选依固件），支持Supervisor/User访问权限AM码
- 现场总线：PROFIBUS DP（EN 50170），DP-V0 + DP-V1（Class 1/2 Master，Slave，FDL）
- 通道配置：基准单通道（SST-PFB3-VME-1）；-2/-2-E为双独立通道（各125从站）
- 波特率：9.6k / 19.2k / 93.75k / 187.5k / 500k / 1.5M / 3M / 6M / 12M（自动协商）
- 数据映射：双端口RAM 8K×16bit，PDO自动映射至VME地址空间，最大I/O各244字节/从站
- 处理器：板载专用Profibus ASIC（SPC3级）+ 通道微控制器，协议栈跑在卡上不占VME主CPU
- 背板供电：+5V DC @ 1.2A（典型，单通道；双通道依资料4W典型），无外接电源
- 电气隔离：Profibus对VME背板 1500V DC（双通道-E版标2500VAC，以铭牌为准）
- 配置存储：非易失Flash存固件与IBR（Initial Boot Record），GSD/网络表存主机或卡Flash
- 诊断：面板多色LED（PWR/RUN/ERR/COMx）、错误计数器、SST Config Tool可读网络诊断
- 配置工具：SST Profibus Configuration Software（Windows）、GSD文件导入、SDK支持VxWorks/Linux
- 环境：0-60°C（标准），-E版-25/-40至+70°C，5-95%RH非冷凝，无风扇
- 状态：原厂EOL，Molex工业通信线2025转入HMS Networks，备件仅库存/拆机
产品介绍
技术定位直入：SST-PFB3-VME在老VME系统里干的是“协议卸载”的活——MVME系列那颗PowerPC或68040根本不该被用来轮询Profibus令牌，这卡把DP-V1栈、看门狗、重试、诊断全吃进板载ASIC，主CPU只需周期性搬DPRAM里的过程映像。现场实测发现，最容易被年轻工程师忽略的是VME基地址DIP和Address Modifier跳线——某航天地面站项目换卡后VME扫不到板子，查了一夜是DIP设的0x8000但BSP里留的是0x8800，AM码跳成A16而驱动按A24读，整块卡在背板上“隐身”。严格来说，它只在固件与主机BSP的IBR一致、且SST Config Tool下装的GSD表CRC校验通过时才起总线，别信“插上就有DP灯”的鬼话。
次段说自家用的实话：这卡绝对禁止热插拔，VME背板带电拔会打火烧P1金手指，隔壁槽的CPU板都可能被拖死（在某个雷达伺服机箱里见过一次，带电拔PFB3导致MVME5100的PCI-VME桥锁死，全场重启）。换卡前必须：①导出原卡Flash配置（SST Tool Read Back）和主机侧.pbconf文件；②断电放电1分钟；③新卡DIP/跳线拍照比对原卡一字不差再插；④上电先不看DP灯，进SST Tool读VME探测是否分配到基地址，再加载IBR。商业层面SST原厂早EOL，Molex把线卖给HMS后新备件已绝，自家VME机箱若满配建议按“N+1”留同后缀（-1/-2/-E）一块，混插-1和-2会让你主机驱动层骂街。库存件上机前必须跑24小时VME读写+DP主站轮询老化，否则电解和晶振停了五六年必出偶发CRC错。
替换与升级建议
- ✅ 直接替换：SST-PFB3-VME-1 ↔ SST-PFB3-VME（同单通道标准版，硬件Rev近邻），DIP/跳线复刻原卡，Flash配置直导；若固件小版本差，SST Tool提示但能加载IBR，工作量仅插拔+地址核对，无隐性成本。
- ⚠️ 软件兼容（需改配置）：SST–VME-2 / -2-E（双通道），硬件槽位兼容但主机BSP里原按单通道1个DPRAM块映射，需改驱动分配第二通道基地址与中断向量，GSD表重分通道归属，改动约1人日+VME机箱停机重验；-E宽温版固件若高于原系统支持上限，可能要降级固件才能被老BSP认（自我纠正：上文说“高于上限降级”是指老VxWorks BSP不认新IBR格式，不是硬件不行）。
- ❌ 硬件不兼容：SST-PB3-VME-1（注意PB3不是，那是RS-485/串口卡不是Profibus）、PCI版SST–PCI、Anybus ABCC-VME（HMS现代替卡协议栈不同需重写BSP驱动）、普通Profibus PC网卡——VME背板P1/P2电气和AM寻址是私有血缘，外卡插进去背板不分配资源。
若无同型库存，短期可借同机箱备用槽位临时拆邻机卡顶（前提BSP里槽位地址预留），长期评估HMS Anybus方案或整机VME→PAC迁移，别赌跨代固件硬烧。
