描述
产品细节

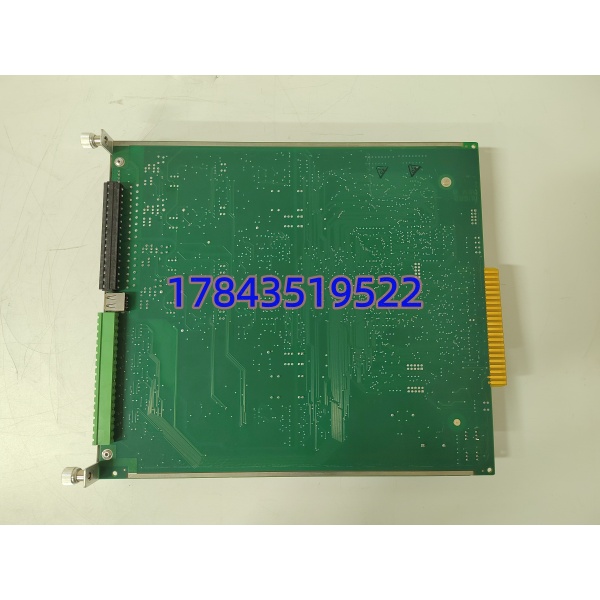

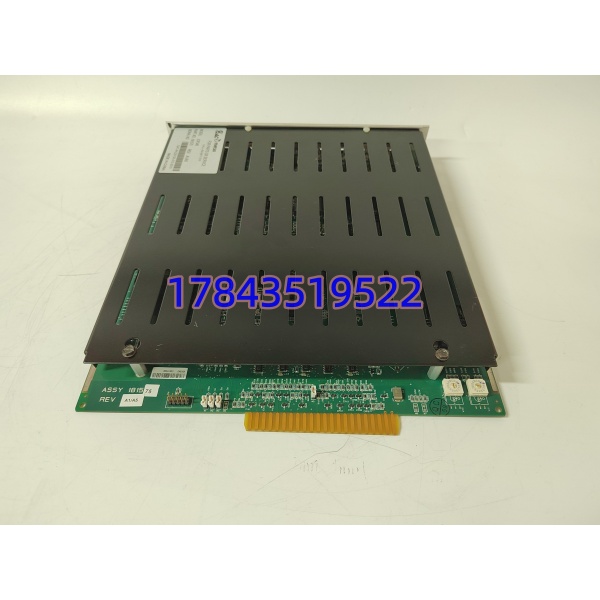

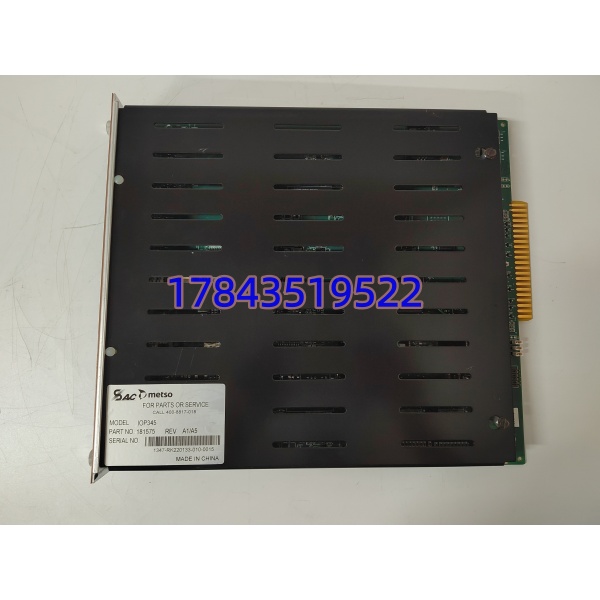

· 型号：IOP345（部件号181560/181575）
· 品牌：Metso（美卓）/ Valmet（维美德）
· 系列：Valmet DNA DCS I/O系列（原Metso DNA）
规格参数
- 产品类别：DCS数字输入模块（DI）
- 型号/部件号：IOP345 / 181560（常用），181575（变体）
- 系统平台：Valmet DNA / Metso DNA DCS
- 输入通道：16路数字输入（DI），24V DC
- 输入电压：24V DC（标称），干接点/湿接点兼容
- 输入电流：约7mA/通道（需核对/以原厂手册为准）
- 隔离：通道-总线光电隔离500V DC（部分资料2500V AC通道-系统）
- 响应时间：<0.5ms，硬件去抖滤波
- 指示：每通道独立LED状态灯 + 模块RUN/FAULT LED
- 通信总线：Valmet DNA背板总线（VME架构相关）
- 安装方式：标准机架安装（DNA I/O机架），部分可DIN导轨
- 供电：通过背板24V DC（19.2–28.8V DC），冗余供电支持
- 工作温度：–20°C至+70°C，存储–40至+85°C，非冷凝5–95%RH
- 涂层：PCB敷形涂层（三防漆），适应造纸高湿/腐蚀
产品介绍
IOP345是Valmet DNA系统里的16通道24V DC数字输入模块，专跑开关量采集：现场急停按钮、限位开关、电机运行反馈、继电器辅助触点，都靠它变成数字信号扔给控制器。它不是PLC的普通DI卡，是DCS机架里的原生模块，插在DNA I/O站背板上直接走VME风格总线，每通道带光电隔离+低通硬件滤波，抗造纸厂电机启动的电气噪声很稳。相比IOP320（8DI精简版）和IOP351（混合/继电器输出），IOP345密度适中、接线清楚，现场最常见的是拿来扩DI点，比如泵站启停反馈、阀门全开/全关限位。
坦白讲，这卡在现场最大的作用是“别乱报”。硬件去抖<0.5ms把接触器弹跳和感应干扰吃掉，不用在软件里写一堆延时。有一点要注意：IOP345是纯DI模块，不是混合I/O（网上有些混淆成主控卡，那是IOP站控制器，别买错），订货时确认部件号181560是标准DI版。
应用场景与行业案例
痛点切入：我在现场遇到过制浆车间真空泵群，老DI卡通道漏电导致“泵运行”反馈随机跳0/1，DCS看泵停了就连锁关密封水，轴封烧了。还有选矿厂球磨机限位开关，未滤波DI把变频器谐波当触点闭合，磨机误报“检修门打开”强制跳车，整条线停半小时。开关量采集看着简单，但噪声+潮湿=误动作=非计划停机。
典型场景：
- 造纸厂湿部/干部：IOP345接网部真空箱限位、压光辊急停、干燥缸安全门，高湿腐蚀靠敷形涂层扛住，非它不可因为DNA系统只认原生背板模块，第三方网关慢且贵。
- 热电厂除灰/输煤：DI采皮带跑偏、拉绳急停、碎煤机振动开关，24V DC湿接点直接进机架，响应<0.5ms管安全联锁，非它不可因为输煤不停锅炉就得降负荷。
- 矿山选矿浮选槽/浓密机：DI接液位开关联锁给药泵，粉尘+变频器谐波重，光电隔离500V DC不吃干扰，非它不可因为浮选失控=金属回收率掉。
- 市政污水厂进水泵房：16路DI采格栅液位、闸门位置、备用泵自启反馈，机架冗余24V供电，非它不可因为泵房淹了就是环保事故。
真实案例：背景是华南某纸厂3号机，干部I/O机架一块（181560）开始丢通道，干燥缸安全门开关量时有时无，DCS每20分钟报“安全门开”跳干燥部，纸页在缸面烤焦。危机是周六夜班，库存只有一块ebay淘来的拆机，原机架是双24V冗余背板供电，主控制器PDP601在线。换件解决：先确认相邻DI模块健康，带电松开机架锁紧杆（有一点要注意：DNA机架支持热插拔但得先松锁紧再拔，别硬拽背板连接器），拔出故障卡，插进拆机件，推紧锁紧杆，上电后RUN灯绿，FAULT不亮，DI通道逐一强制测试通过，干燥部重启没丢一缸纸。工程师感慨：幸亏机架冗余供电没断，热插拔换DI卡5分钟搞定，要是普通PLC得停整个机架。
常见问题解答 (FAQ)
- 是否支持热插拔？支持，但有前提。设计上可在DNA I/O机架带电热插拔，背板有带电插拔时序和锁紧机构。正确做法：先松锁紧杆再缓慢拔出，插新模块推到底再锁紧，上电看RUN/FAULT LED。单24V供电或无冗余控制器时，热插拔可能瞬间丢DI扫描触发联锁，最好选工艺间隙换。我在现场见过硬拔把背板引脚弄弯的。
- 停产了怎么替代？Metso DNA已归Valmet，部分变体停产，直接替代用同部件号181560拆机/翻新最稳。新DNA系统用新一代I/O模块（如IOP系列换代，订货号变了但背板兼容），需核对机架类型（VME vs 新背板），程序不用改只要DI地址一致，需核对/以原厂手册为准。
- 换新件会丢程序或定值吗？不会。是纯I/O模块，配置存在控制器数据库里，按插槽位置加载。新模块插上自动识别硬件版本，DI滤波参数在控制器里设。但要核对：老机架如果用了变体（比如181575不同输入类型），插错版本可能通道不识别或电流不符。
- 成色与防伪怎么看？MRO常拿到拆机翻新。看机架导轨卡扣有没有断裂修补、端子排螺丝拧花没有、PCB敷形涂层是不是原厂半透明雾状（手工刷的厚且有刷痕）。上电看LED：原厂每通道灯对应接线，翻新件如果通道灯常亮可能是输入电阻改过。序列号Valmet系统能读，但老件很多查不到，重点看内部丝印Metso/Valmet和日期码。
