描述
产品详情

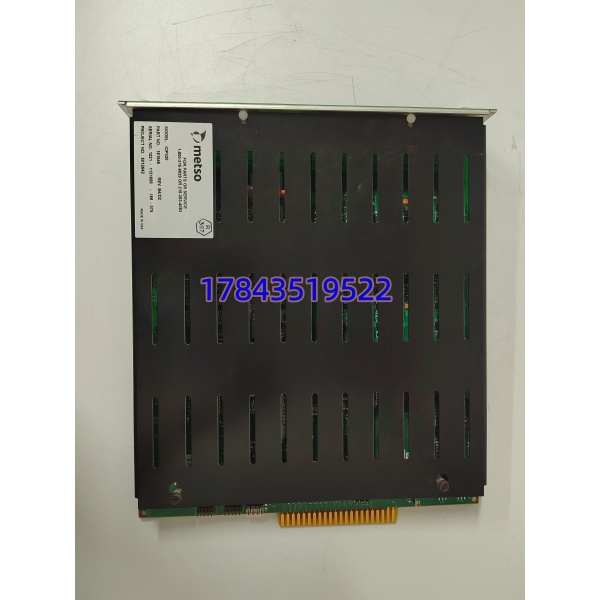

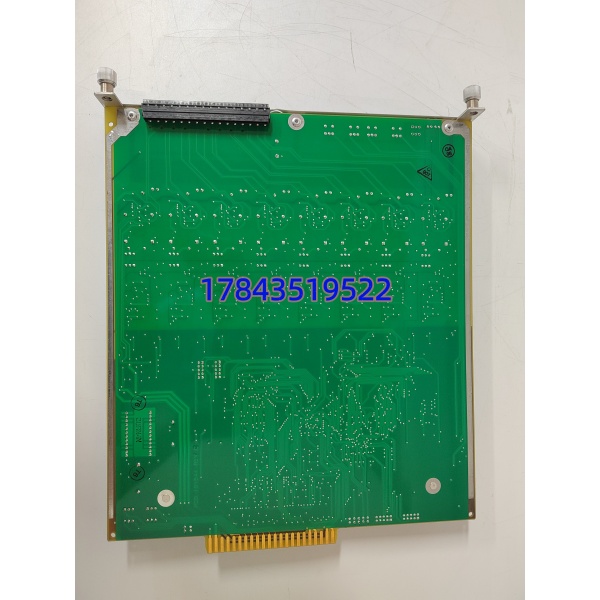

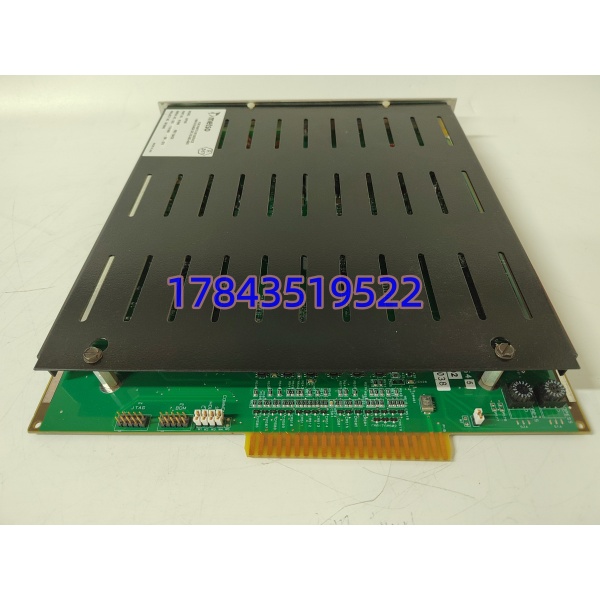

· 型号：IOP320（部件号 181545 / Asy 181544，PCB 181644）
· 品牌：METSO（美卓，现 Valmet DNA）
· 系列：Metso DNA / MaxDNA DCS，maxPAC I/O家族，配 DPU4E / DPU404
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品类型 | 8通道隔离模拟量输出模块（AO） |
| 所属系统 | Metso DNA / MaxDNA DCS（原美卓 maxPAC I/O） |
| 输出通道 | 8路独立隔离，每路可软件设4–20 mA、0–20 mA、0–10 V、±10 V |
| DAC分辨率 | 16位 |
| 精度 | ±0.1% FS（20 mA），线性≤0.05%，温漂≤50 ppm/°C |
| 负载能力 | 最大750 Ω @ 24 VDC，每通道独立熔丝保护 |
| 隔离 | 通道↔背板 2500 VAC/1 min，通道间250 VAC（光耦+变压器） |
| 供电 | 24 VDC ±10% 由背板供，功耗≈5 W（满载），支持冗余双电源 |
| 扫描/更新 | DPU背板扫描20–100 ms，fail-safe可设保持/归零/22 mA |
| 状态指示 | PWR绿（电源），ACTIVE绿闪（DPU通信），FAULT红，CH1–CH8绿（每通道输出活） |
| 工作温度 | 0 至 +60°C（控制室机柜，非宽温），存储 -40 至 +85°C |
| 湿度 | 5% 至 95% 非冷凝 |
| 安装 | MaxDNA I/O机架插槽，VME式边缘连接器，标准插卡约220×100×40 mm，≈650 g |
| 诊断 | 通道过流/开路/欠压报警上送DCS，可远程复位 |
| 热插拔 | 支持，冗余配置下在线更换不影响其他I/O |
产品介绍
IOP320是METSO/Valmet DNA（原MaxDNA）DCS里的8路隔离模拟量输出模块，走maxPAC I/O架构，插在I/O机架背板上跟DPU通信，把数字控制字转成4–20 mA或0–10 V标准信号，直驱调节阀、变频器、化学加药泵。模块每通道独立光隔+熔丝，现场24 V短路只烧单通道熔丝，不会拖垮背板。fail-safe可配：通信断或模块故障后输出保持最后值、掉到0 mA（关阀）、或抬到22 mA（全开/报警），按SIS或工艺安全需求设。
和通用PLC AO比，IOP320原生嵌在MaxDNA背板并行总线里，扫描确定20–100 ms，不用外加网关；通道级诊断直接上工程师站，开路/过流亮FAULT红灯。有一点要注意：它是AO专用，别跟IOP302（AI 16路）或IOP330（DI 16路）搞混，插槽类型要对，DNA系统里AO槽插AI进不去，DPU报“Module Mismatch”。
应用场景与行业案例
我在现场遇到过：电厂半夜给水泵再循环阀在DCS里给50%指令，现场阀卡在82%，查AO点IOP320的CH3 FAULT红亮——端子排进水短路烧了通道熔丝，4–20 mA变0 mA阀全关，再晚发现给水泵就汽蚀跳机。
- 燃煤电厂 锅炉给水/燃烧控制：DPU404机架里IOP320出4–20 mA给给水泵再循环阀、风量挡板执行器、减温水调阀，±0.1%精度保主蒸汽压力±0.5 bar，冗余对AO槽热插拔换件不停机。
- 制浆造纸 碱回收炉/流浆箱：Valmet DNA系统IOP320驱浓黑液阀+VFD稀释水，潮湿高腐蚀G3环境，通道隔离防接地环路烧背板，fail-safe设22 mA全开避免断液堵管。
- 化工 催化裂化/加药：反应釜温度PID出AO给蒸汽调阀，开路诊断2秒抓到断线（变送器24 V串入AO口烧熔丝），工程师站弹报警，换模块前工艺切手动硬接线旁通。
背景是北方某350 MW机组小修后点火，凌晨3点给水泵再循环阀DCS指令45%但现场阀0%，四台给水泵两台运行一台备用，再循环全关=泵马上汽蚀。冲到电子间，的CH2 FAULT红亮，ACTIVE绿闪证明DPU通信正常，万用表量端子对24 V共地有短路——现场接线盒密封胶老化进水，24 V串进AO口烧熔丝。打停机票切备用泵，拔（冗余对另一块AO还在跑给水阀），换新件插回机架，上电DPU扫到“ AO Slot 3 OK”，FAULT灭，CH2输出4–20 mA恢复，阀回45%。说实话，MaxDNA热插拔+通道熔丝设计在凌晨3点比啥都救命，库房留一块181545 Rev B4/D2测试OK，比等Valmet两周发货强太多。
常见问题解答 (FAQ)
- 是否支持热插拔？
支持。MaxDNA I/O机架背板带带电插拔电路，冗余AO配置下直接拔换，另一对继续跑给水阀/燃烧器。但单模块非冗余时拔掉会丢8路AO，现场执行器按fail-safe动作（通常归零或保持），别在运行中点热插拔除非确认冗余或已打停机票切手动旁通。
- 停产了吗，替代方案是什么？
METSO自动化已并入Valmet，归legacy maxPAC I/O，新Valmet DNA用更新AO模块但背兼容。原厂新件交期长，市场以原装拆机/翻新测试OK为主。停产替代：老MaxDNA直接沿用，换整机到新Valmet DNA要换I/O机架+DPU，代价六位数起，电厂/Fab一般只做备件延寿。需核对/以原厂手册为准。
- 兼容性与程序丢失风险？
是纯AO硬件，程序在DPU的Flash/EEPROM里，换模块不丢PID/配方/fail-safe设值。兼容条件：必须MaxDNA或DNA机架背板，DPU4E/DPU404，AO槽不能插AI（IOP302）或DI（IOP330）。硬件Rev要匹配：181545 Rev B4/D2插老背板可能报“HW Mismatch”，上工程师站看报警，同Rev换最稳。
- 成色与防伪怎么鉴别？
新件原厂防静电袋带Valmet/METSO标，PCB激光刻印 181545 Rev B4/D2清晰，边缘连接器金手指光亮无插痕，金属屏蔽罩螺钉无拆痕。二手件重点看：CH LED窗发黄（长期柜顶灯照），端子排螺丝咬死/铜片氧化发绿（G3环境），熔丝座发黑（过流烧过）。上电测：背板24 V供PWR绿，ACTIVE闪，接250 Ω电阻量每路4–20 mA，误差≤±0.1%，FAULT不亮；短路通道熔丝烧断FAULT红亮属正常保护。
- 质保与售后一般怎么谈？
全新原厂库存（极少）12个月，拆机测试OK保6–12个月，二手测试良品保90天保换不保退。签合同写明：质保只保自身硬件故障（不通信、AO漂移、熔丝非人为烧），不包含静电击穿背板槽、现场24 V串入AO口烧通道（属接线事故）、工艺停机损失（备件商不赔电厂非停）。
