产品详情

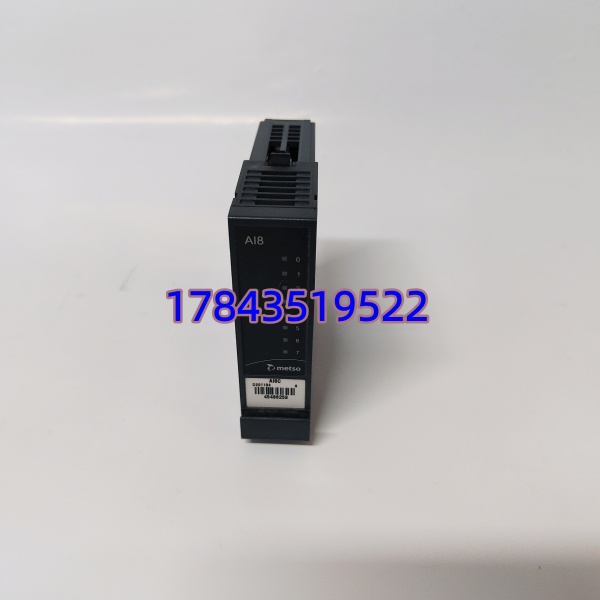

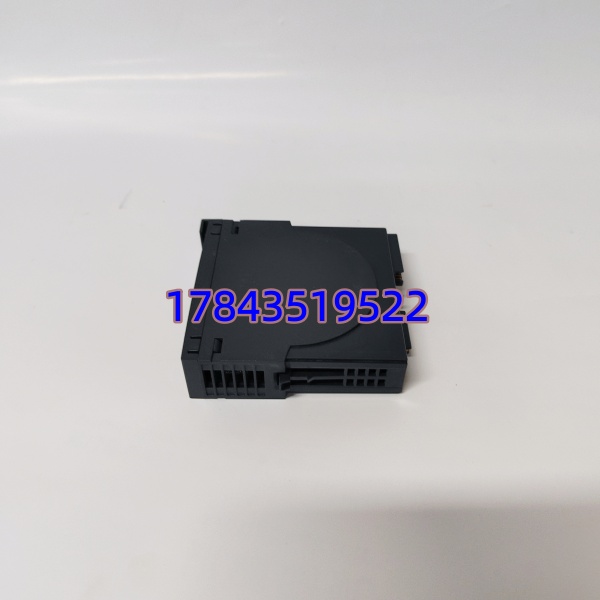

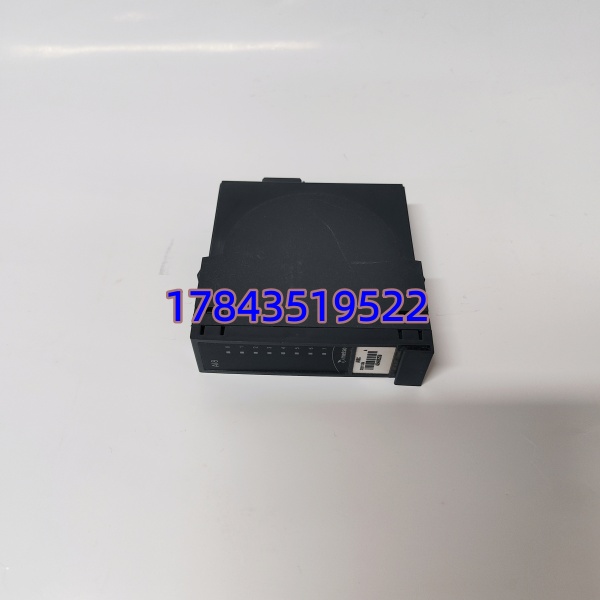

· 型号：D201134（AI8C Analog Input Module）
· 品牌：Metso Automation / Valmet（原美卓自动化，阀门业务现属 Neles/Emerson）
· 系列：Metso D20 I/O Family / Valmet DNA D20 Distributed I/O System
规格参数
- 模块型号：D201134（AI8C — 8-Channel Analog Input, Current version）
- 适用系统：Metso D20 / Valmet DNA 过程控制系统（MaxDNA 兼容机架）
- 输入通道数：8 路，独立差分/单端可配
- 输入信号类型：4–20 mA DC（默认），0–20 mA，0–10 V DC，±5 V DC（视固件版本，通常 4–20mA 标准）
- 输入阻抗（电流模式）：≈ 249 Ω（250 Ω 典型）
- A/D 分辨率：16 bit（0.0015 % F.S. 理论），有效精度 ±0.1 % F.S.
- 采样周期：每通道 ≈ 4.4 ms（全扫描约 35 ms），软件可设数字滤波 35 ms～81 s
- 变送器供电：每通道独立 24 V DC（额定 24 V，最小值 ≈ 21 V），限流 ≈ 30 mA/通道
- 诊断功能：开路（断线）检测、短路检测、超量程报警、供电电压监控
- 隔离：通道–背板 ≥ 500 V DC（部分资料标 1500 V 脉冲），通道间非隔离（共地参考需注意）
- 背板供电：+5 V DC（逻辑）+24 V DC（变送器供电），典型总功耗 < 3.5 W
- 安装底座：Metso MB2R / MB8R / 兼容 Valmet DNA I/O 基座（需核对槽位定义）
- 工作温度：0 °C ～ +60 °C（存储 -40 °C ～ +85 °C），柜内安装 IP20
- 前面板指示：各通道状态 LED + 模块 RUN / ERR / COM LED
- 认证：CE、IEC 61326-1（EMC），部分批次有 cULus，SIL2 可在安全回路中使用需整体评估
产品介绍
D201134 是 Metso D20 / Valmet DNA 分布式 I/O 家族的主力 8 通道模拟量输入卡，专门用来把现场压力/差压/温度/液位变送器的 4–20mA 信号转换成数字量送进控制器。跟很多老 DCS 的 AI 卡不同，它每通道自带隔离 24V 变送器供电且有断线检测——这意味着你不用额外布回路电源，现场变送器断线也能在画面上明确报警而不是出一个飘移值。
坦白讲这卡在浆纸、矿山、化工老装置里存量很大，原厂交期经常 12 周起。它的优势是抗干扰（内置模拟低通 + 数字滤波）和诊断可见性，换掉早期无诊断的 AI 卡后能少跑几趟现场查”值是飘的还是线断了”。有一点要注意：通道间不隔离，同一模块上的多个回路必须共地，不然会引入共模误差甚至烧通道。
应用场景与行业案例
我在现场遇过最烦的是：老系统 AI 卡无断线检测，变送器回路断线后 PV 值随机漂移，操作员当工艺波动调了一夜——换 D201134 后断线直接触发”Sensor Failure”报警，一查是接线端子松脱，5 分钟拧紧完事。
典型场景：
- 浆纸厂打浆/蒸煮工段：D201134 采集压力/温度/浓度变送器 4–20mA，每通道独立供电省掉外置安全栅配电，Valmet DNA 直接组态。
- 选矿厂浓密机/浮选槽：多路 pH、密度、液位信号集中采集，模块内置滤波压制变频器谐波干扰。
- 化工厂罐区计量：配合本安隔离栅接质量流量计，断线报警帮巡检快速定位回路故障。
- 电厂化水/除灰：老 Metso D20 机架扩展 AI 点，原位插拔替换老化卡件，不改底座和接线。
真实案例：西南某浆纸自备电厂 D20 系统原配早期 AI 卡（无断线诊断），一台除氧器液位变送器根部阀微漏致回路电阻渐变，PV 缓慢下跌触发虚假低液位联锁跳泵，运行查了两天以为是工艺问题。大修时借备件把该槽位换成 ，重新下载 HW Config（地址不变），投运后不久同一点再现异常——这次系统弹出”SENSOR OPEN Ch.3″，顺着查发现接线端子氧化接触不良。老师傅说：”早换这卡，上次不至于误跳泵被考核。”
常见问题解答 (FAQ)
A：D20 系列 I/O 模块支持在线插拔（Hot Swap），但前提是机架电源和背板固件支持且模块已正确组态。实操建议：先确认该槽位已在控制器中配置为”允许热插拔”，拔出前记录偏移值，插回后观察 RUN LED 和通道状态。首次更换建议计划停机验证，别赌第一次。
A：多数情况可以原位替换，但要在 Valmet DNA / MaxDNA Engineering 工具中更新模块类型并重新下载 I/O Configuration。底座（MB 系列）兼容通常没问题，注意新卡是 16bit 分辨率，旧工程变量量程可能需要微调显示格式。
Q3：通道间不隔离，现场不同接地点会有问题吗？
A：会有。同一模块上 8 个通道共用模拟地参考，如果现场变送器回路存在较大地电位差（如分别取自不同 MCC 柜接地），建议分到不同模块或用隔离式安全栅/隔离放大器预处理。跨通道共模电压超限可能损坏输入或造成读数不准。
Q4：每通道独立 24V 变送器供电够带两线制变送器吗？
A：够。典型两线制 4–20mA 变送器功耗 < 22 mA @ 24V， 每通道限流 ≈ 30 mA，完全满足。注意总模块功耗和机架电源容量——满配 8 通道带载时背板 24V 供电需留余量。
