描述
产品详情

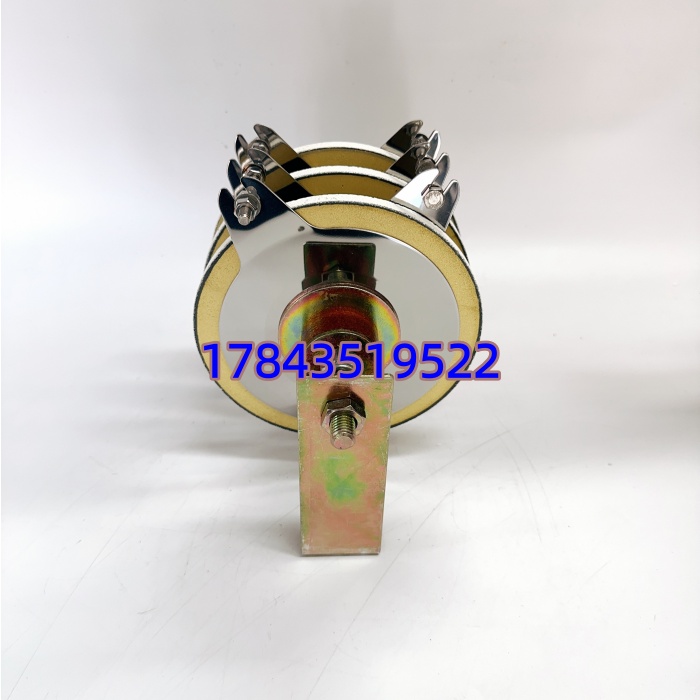

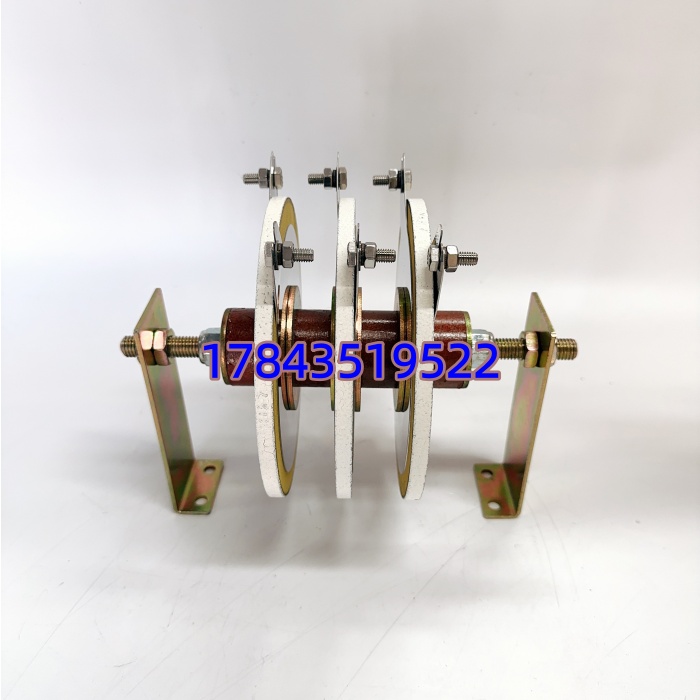

· 型号：ZB9411015
· 品牌：METROSIL（Mersen Group）
· 系列：ZB Series — High Energy Non-Linear Resistor (ZnO)
规格参数
- 完整型号：METROSIL ZB9411015（ZB 系列高能非线性电阻组件）
- 产品类别：金属氧化物（ZnO）非线性电阻块 / 灭磁过电压吸收组件（无间隙 MOV 型）
- 核心材料：烧结氧化锌陶瓷阀片 + 环氧树脂或陶瓷封装（依具体批次）
- 额定电压 Ur：依串联片数定制，典型单体阀片 ~1–1.5 kV DC，组件总 Ur 需按原机灭磁电压选取（常见组合 1.5 kV～4.5 kV DC）
- 最大持续运行电压 Uc：≈ 0.8～0.9 × Ur（厂家曲线为准）
- 标称放电电流 In：10 kA（8/20 μs 标准波形）
- 最大放电电流 Imax：20 kA（8/20 μs 单次冲击）
- 能量吸收能力：单组件 >10 kJ（2 ms 方波，25℃），具体依串联/并联数量和原厂伏安特性曲线
- 响应时间：< 25 ns（从过电压达到转折值到开始导通）
- 泄漏电流：正常运行电压下 < 1 mA（微安级，依 Ur 而定）
- 非线性系数 α：通常 α > 30（陡峭的 I-V 特性，保证限压精度）
- 工作温度：-40℃ ～ +85℃（存储 -55℃ ～ +125℃）
- 绝缘强度：外壳对地耐压 > 5 kV AC / 1 min（依安装支架）
- 安装方式：螺栓固定或导轨安装于灭磁柜内，通常多片串联满足灭磁电压要求
- 认证标准：IEC 60099-4/ IEEE C62.11（金属氧化物避雷器/电阻器标准）
- 备注：原厂部分 ZB 系列已限产或按订单定制，市场流通多为库存尾货或拆机测试件
产品介绍
ZB9411015 是 METROSIL ZB 系列的高能 ZnO 非线性电阻组件，电厂励磁柜里跨接在转子两端或可控硅桥臂的那组”灭磁电阻”就可能是它。正常工作时呈高阻态只流过微安级漏电流，一旦转子侧出现危险过电压（灭磁开关分断瞬间或整流桥失控），它在纳秒级转为低阻导通，吸收磁场储能并把电压钳在允许值——这是保护发电机转子绝缘和可控硅不被击穿的最后一道防线。
和碳化硅老式非线性电阻比，ZnO 版本非线性系数高得多，残压比小，同样体积吸能大。有一点要注意：这东西选型是按灭磁电压、磁场储能和允许最高灭磁电压算的，不能随便拿近似电压的凑合——Ur 选低了正常运行会发热劣化，选高了残压过高失去保护意义。坦白讲，老机组改造最常出的问题是当年灭磁计算书找不到，只能实测现网灭磁开关分断时尖峰再反推，买之前一定核对原始参数。
应用场景与行业案例
痛点切入（工程师视角）：
我处理过一起 300 MW 机组励磁系统事故——灭磁开关分断时转子侧出现 >4 倍额定励磁电压尖峰，查下来是灭磁电阻其中一片 ZnO 阀片老化（漏电流变大、非线性特性退化），残压升高导致后续可控硅模块被打穿。更坑的是老柜子里 ZB 系列电阻是 90 年代装的，铭牌磨花看不清 Ur，只能拆下来送实验室测 V-I 曲线确认是否还能用。这种件一旦失效，代价不是换电阻，是整个励磁柜整流桥全烧。
典型场景：
- 大中型同步发电机励磁系统 — 作为灭磁电阻（Field Discharge Resistor）跨接转子绕组，非它不可，灭磁开关分断瞬间全靠它吸能
- 静止励磁装置(SCR 桥)直流侧 — 跨接可控硅直流输出正负极，抑制换相过压和直通故障过压
- 高压电机/大型变压器中性点 — 限制操作过电压或谐振过电压（需选合适电压等级 ZB 组件串联）
- 工业整流传动装置 — 直流传动大惯量负载回馈过压吸收，保护功率二极管/IGBT
真实案例：
南方某水电厂励磁改造，原配 METROSIL ZB 系列灭磁电阻其中两片外观有釉面微裂纹（运输震动碰的），安装前兆欧表测片间绝缘正常但未做 V-I 特性抽检。首次空载灭磁试验时灭磁开关分断，转子侧过压保护动作，示波器看到残压比设计值高了约 18%。拆检发现一片 ZB9411015 的转折电压漂移（老化迹象），更换全套串联组件后残压回到设计值，灭磁时间也缩短了 40 ms。教训很简单：到货哪怕外观 OK，有条件最好抽测转折电压，别省这步——灭磁电阻关键时刻顶不住，可控硅桥就是下一个牺牲品。
