描述
产品详情

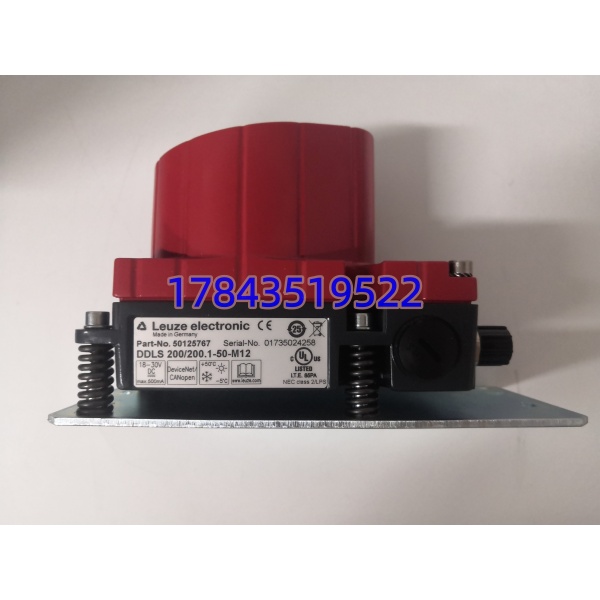

· 型号：DDLS200200.1-50-M12（物料号50125767）
· 品牌：Leuze（劳易测电子，Leuze electronic）
· 系列：DDLS 200系列（Data Transmission Photoelectric Sensor，光学数据光链路）
规格参数
列出即可，不用表格
- 完整型号：DDLS200200.1-50-M12，Leuze物料号50125767
- 设备类型：红外光学数据传输传感器（SLM = Serial Light Module），点对点或半双工双向
- 功能定位：移动设备（堆垛机/AGV）与固定侧之间的串行数据光链路，替代拖链内通讯电缆，也可传少量I/O（通过协议封装）
- 传输距离：标称50 m（视距无遮挡，典型有效30–50 m仓库环境，需核对/以原厂手册为准是否可达100 m选配透镜）
- 光学参数：红外LED发射850 nm（人眼安全Class 1），接收硅PIN二极管，光束发散角约1°（窄束对准型，需机械对准±0.5°内）
- 接口与协议：串口/PROFIBUS DP光透传（DDLS200系列支持RS-485物理层，上联PROFIBUS/西门子S7等做光链路），波特率最高12 Mbit/s（PROFIBUS DP），需核对/以原厂手册为准是否原生支持EtherNet/IP

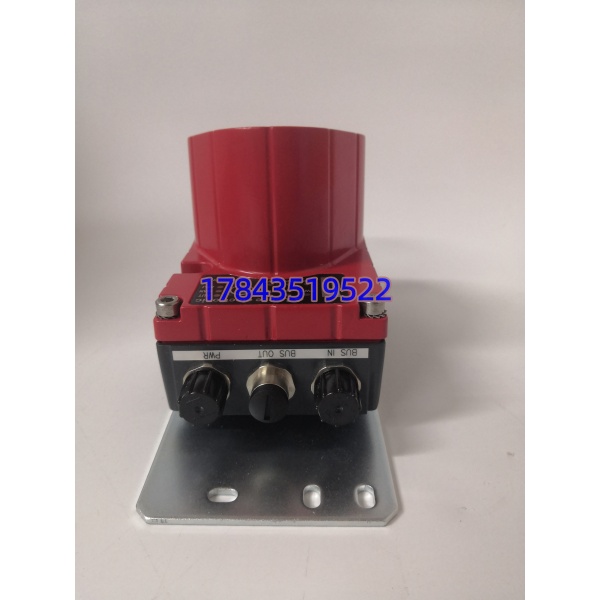

- 电气规格：供电10–30 V DC（典型24 V DC），功耗发射端≈2 W，接收端≈1.5 W，M12接插件（5针或8针，型号里“-M12”指M12 A-coded或D-coded需核对/以原厂手册为准）

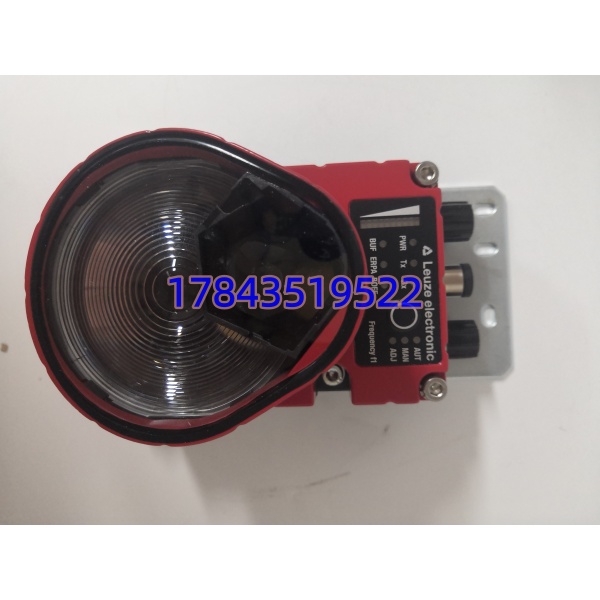

- 信号输出：光调制解调串行数据，前面板有Tx/Rx LED指示，供电OK灯，对准状态LED（准直时闪绿，失锁红）
- 机械安装：挂架式壳体（DDLS200.1为固定安装版，配调节螺钉做俯仰/偏航微调），铝压铸外壳，重≈0.35 kg
- 环境规格：工作温度-10至+50 ℃（存储-25至+70），湿度5–95%无冷凝，IP65防护（防尘喷水和仓库粉尘），防强光干扰（日光<100 kLux需核对/以原厂手册为准）
- 配套件：需成对使用（固定侧一台+移动侧一台），可选加热镜片防结露（高湿冷库要加），原厂推荐安装高度差<50 mm、横向偏移<100 mm内对准
- 认证：CE、cULus、RoHS，需核对/以原厂手册为准是否ATEX（通常DDLS200非防爆，Ex版是DDLS500）
- 兼容系统：西门子S7-300/400 + PROFIBUS DP，ABB AC800M + S800 I/O光链路，堆垛机S7-1200经RS-485走Modbus RTU光透传
产品介绍
DDLS200200.1-50-M12是Leuze DDLS 200系列红外数据光链路，物料号50125767。它不是PLC卡，是仓库堆垛机与固定轨道之间的“无线光缆”：一对红外头对打，移动侧堆垛机跑50 m行程，串行数据（PROFIBUS/RS-485）通过光脉冲透传，省掉拖链里易断的通讯线和供电监控线。850 nm Class 1人眼安全，窄束对准靠壳体调节螺钉微调俯仰偏航，M12接头插伺服柜或ET200远程I/O，IP65扛仓库粉尘和顶灯眩光。
和普通工业无线（Wi-Fi/Zigbee）比，这货延迟<1 ms，不掉包不蹭网，PROFIBUS 12 Mbit稳跑，动平衡测试时AGV急启停也不丢字节。和光纤比，不用熔接，对准完就能用。我在现场遇到过，立体库高位堆垛机拖链里PROFIBUS电缆断芯，每班报警三次，换两对DDLS200架空固定，停机2小时，之后再没拖链通讯故障。
应用场景与行业行业案例
痛点切入：立体库堆垛机拖链里PROFIBUS电缆断芯或屏蔽层磨破，变频器报F1912通讯丢失，整排货架停取货，非计划停机等电工穿爬高架换线。顶灯强光照得普通光电乱触发，无线Wi-Fi在高金属密度货架里多径反射丢包，堆垛机定位漂半米。
典型场景：
- 自动化立体库堆垛机：固定侧DDLS200200.1-50-M12装在巷道端墙，移动侧装堆垛机顶部，50 m行程PROFIBUS DP光透传连ET200S远程I/O和G120变频器，替代拖链电缆，非它不可因为延迟<1 ms且抗金属反射，Wi-Fi做不到12 Mbit稳跑。
- 汽车总装AGV环线：AGV沿固定路径跑，固定侧红外头每20 m一对接力，DDLS200做RS-485 Modbus RTU传伺服使能和位置反馈，窄束不受车间弧焊闪光干扰，普通光电会误触发。
- 冷库-25 ℃高位货架：选带加热镜片版DDLS200（或DDLS500冷库专用），红外透结霜玻璃窗，堆垛机S7-1200光链路上位调度，IP65防冷凝，拖链电缆在低温下护套脆裂，光链路免维护。
- 印刷机飞达交接：两台印刷机串接，移动飞达台走轨2 m，短距50 cm对打传编码器脉冲给主PLC做同步，替代滑环接触不良，非它不可因为光链路无机械磨损。
真实案例：去年冬天在太原边上一处汽配立体库，凌晨1点#3堆垛机跑中间位突然报“PROFIBUS站点丢失”，ET200S掉线，取货臂悬在半空。爬上维修走道看拖链，外层护套磨破，里面紫皮PROFIBUS线断了两芯，之前每周都报一次。库房有拆机测试OK的Leuze DDLS200200.1-50-M12成对（50125767，M12接头），断电停堆垛机，固定侧打孔装端墙钢架（高8 m，对准堆垛机顶部），移动侧装在堆垛机立柱铝槽，用壳体调节螺钉粗对（肉眼看红光瞄点），上电后细调俯仰直到Rx LED常绿，拔掉拖链里旧PROFIBUS线，M12插头插G120变频器和ET200S的RS-485口，组态里把DP电缆换“光学链路”不改地址。15分钟恢复取货，之后再没通讯报警。老实说，那晚要是硬换拖链电缆（穿管高架6 m长），至少停线3小时，几十托发动机缸体卡在库里发不走。
常见问题解答 (FAQ)
- 是否支持热插拔？不支持。虽是传感器不是背板卡，但带电拔M12插头会在RS-485线上引入感应电压，可能烧ET200S的DP口或让堆垛机报通讯丢失急停。正确做法：停堆垛机→断24 V供电→拔旧→装新→上电→对准微调至Rx绿灯常亮，再使能传动。有一点要注意：PROFIBUS地址不改，光链路透明透传，不用重下PLC程序。
- 停产/替代方案？系列逐步被DDLS 500（新一代，支持PROFINET IRT光透传）替代。官方路径：新代DDLS500-50-M12，安装界面兼容（挂架孔距相同），但协议可能要从DP升到PN，需改硬件配置。备件替换用同型号50125767拆机测试对最稳，成对用，单端换需核对对端型号是否同代（老和新DDLS500可互通需核对/以原厂手册为准，通常不混用）。
- 换光链路会丢PLC程序或DP地址？不会。逻辑在S7-300/400或S7-1200里，DDLS只是物理层光透传，不存地址。换完后对准LED常绿，DP诊断里站点回来，原有地址和参数不变。有一点要注意：如果原系统用了DP中继器或做终端电阻120 Ω，光链路两端要保留终端电阻（通常ET200S侧和PLC侧各一只），别以为光链路取代电缆就可以拆终端电阻，DP物理层仍要阻抗匹配。
- 成色与防伪怎么鉴别？全新原厂盒+Leuze标贴，物料号50125767打印清晰，红外窗口无划痕指纹（指纹会散射850 nm光，对准难），M12插头针脚光亮无氧化。拆机件看壳体调节螺钉：原厂有防拆漆点，拧过的会破漆；上电前用24 V DC点供电，Tx LED应闪（无对端时慢闪报警），对准另一台同型号，Rx绿灯常亮才算OK。我在现场遇到过，仓库工用普通布擦红外窗，留纤维毛，对准漂到黄灯断续，停机重擦才恢复。
