描述
产品详情

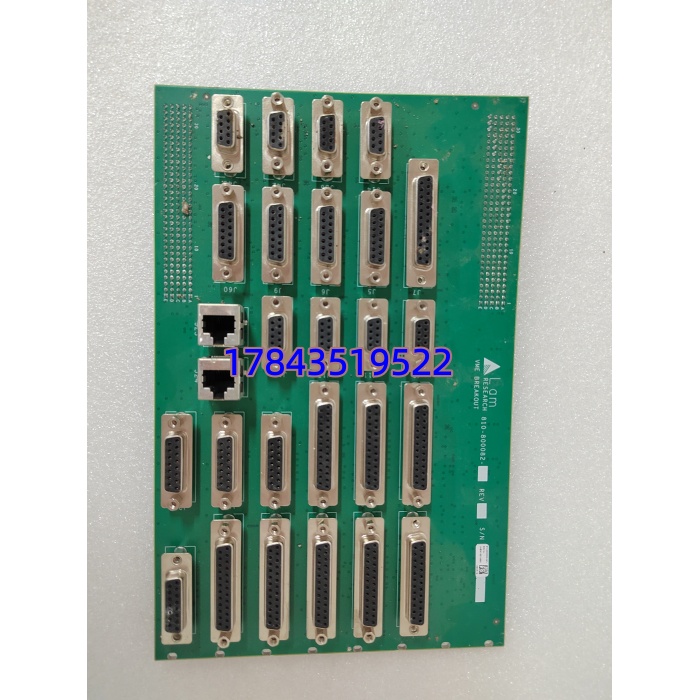

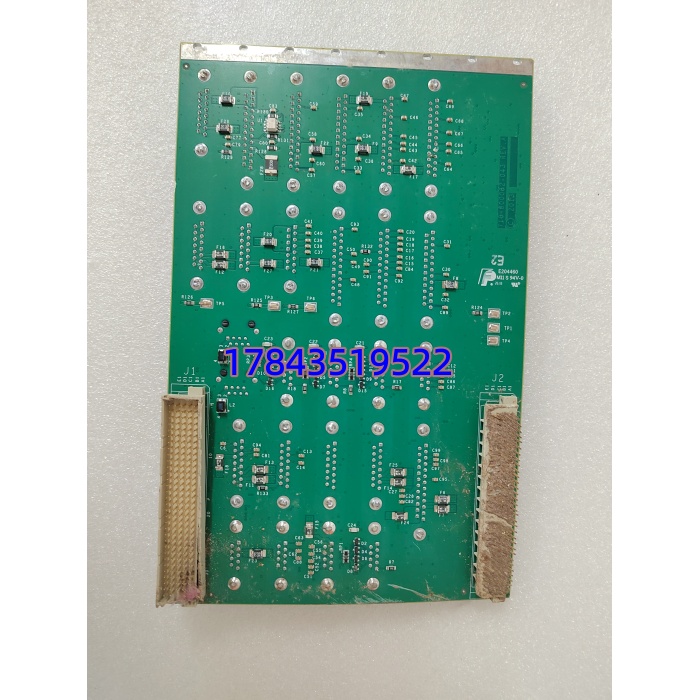

· 型号：810-800082-043
· 品牌：LAM Research（Lam Research Corp.）
· 系列：LAM 半导体工艺设备 VME 控制子系统 — 专用接口板（OEM Part）
规格参数
- 完整型号：810-800082-043（LAM Research 设备专用 VME 接口/通讯板）
- 制造商：LAM Research Corporation（美国），OEM 半导体设备备件，非通用工业 DCS 模块
- 产品类别：VMEbus 接口/通讯板卡（Custom VME I/O & Data Link Board）
- 总线标准：VME64（P1+P2 连接器，J1/J2 信号定义 LAM 私有，不公开）
- 供电方式：背板 +5V DC（典型 <10W），部分版本引 +12V 给板上缓冲
- 接口形式：VME P1/P2 96pin DIN41612 + onboard 插针排（连接 RF/Gas/Motion 扁平缆）
- 通讯功能：VME Master/Slave 存取、腔体子系统寄存器映射、中断应答（依设备固件版本）
- 支持外设：配合 Motorola MVME-5500/2600 等 CPU 卡，连接 Lam 2300 刻蚀腔 / Vector CVD 气体/RF/真空控制板
- LED指示：板上 PWR、RUN/ACTIVE、ERR（依固件版本，亮灭含义参照设备 Service Manual）
- 物理尺寸：标准 6U VME（约 233×160mm），单槽宽
- 工作温度：0℃ ~ +55℃（设备柜内环境），存储 -20℃ ~ +70℃
- 湿度：5%~95% RH（非冷凝）
- 适用机型：LAM 2300 系列 Plasma Etch、Vector / Vector Express CVD/ALD（需核对设备 BOM，不同机台版本不通用）
- EMC/安规：设计符合 SEMI S2/S8、CE（以原厂铭牌为准）
- 安装方式：插入设备主控 VME 机箱指定槽位（通常有丝印 SLOT 标注，不可随意换位）
产品介绍
这是 LAM Research 半导体刻蚀/CVD 设备主控柜里的一块 VME 总线接口板——一头插 VME 背板跟 Motorola MVME CPU 通讯，另一头通过板载插座连腔体 RF 电源、气体质量流量计 MFC、真空规或运动控制子板。它在设备软件栈里是”无名英雄”：不跑用户逻辑，但断掉它就等于 CPU 跟腔体子系统失联，设备报”Subsystem Communication Loss”直接锁机。
坦白说这东西 DCS/PLC 工程师碰不到，是半导体 Fab 设备维护（CSE/Field Service）才买的 OEM 备件。市面上经常把它混标成”通用 VME 模块”卖——它是 LAM 私用针定义，插普通 VME 机架没意义也跑不起来。采购必须核对设备上拆下旧板的完整丝印 810-800082-043 及后缀，不同 Rev 之间固件不兼容。
应用场景与行业案例
痛点切入
Fab 里 Lam 2300 刻蚀机某天上电报”VME Bus Timeout — Slot X”，查 MVME CPU 正常，量背板信号发现是 810-800082-043 板上一颗缓冲 IC 热老化导致仲裁线浮空。这种故障不会每次都出，天热才偶发——最折磨人。换板后彻底消失。
典型场景
- 半导体 Fab Lam 2300 刻蚀机（Etch）主控柜 — VME 机箱内做 CPU←→腔体 I/O 桥接，LAM 原厂 BOM 指定，第三方板无法替代。
- Lam Vector / Vector Express CVD/ALD 设备 — 连接气体面板+MFC+RF Match 控制板，部分版本需匹配设备 Firmware Rev。
- Lam 设备旧机型延寿备件储备 — 原厂 EOL 后渠道买全新/测试拆机件，预防 VME 接口板突发失效导致停机待件。
- 二手 Lam 设备翻修/搬迁验证 — 确认 VME 各槽位板卡 LED 自检序列，该板 RUN 灯常绿表示与 CPU 握手成功。
真实案例
华东某 12 寸晶圆厂 Lam 2300 刻蚀机，周一早班开机卡在 Init Subsystems 第三步报 Communication Fail。夜班工程师重置 VME 机架电源临时恢复，但隔天复现。打开主控柜发现 Slot 3 的 810-800082-043 ERR LED 微闪而 PWR 常亮——典型板级逻辑老化。库房有核对过 Rev 的全新库存，停机 15 分钟断电更换→上电→VME 自检全绿→腔体 Init Pass。设备工程师说：”幸亏没盲买，旧板 Rev A 新板 Rev C 固件不兼容会直接锁机。”
