描述
产品详情

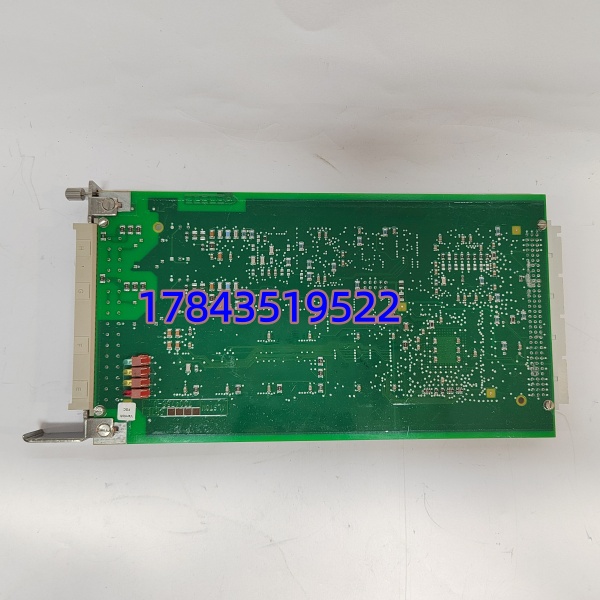

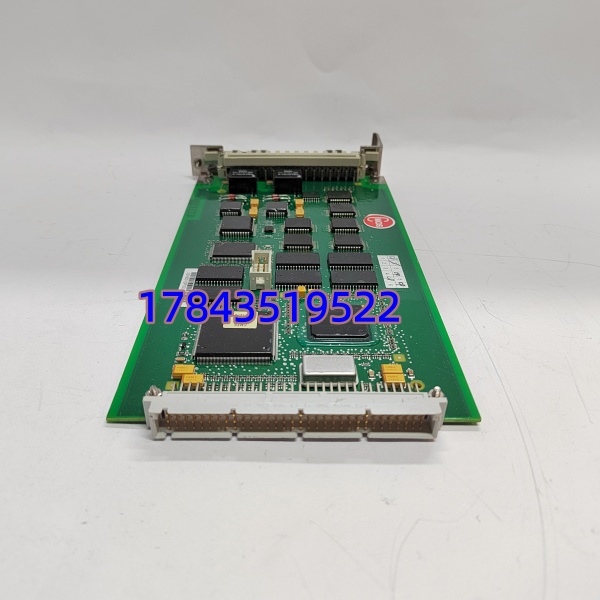

· 型号：730475-D（标签含 ELEMENTS-F2）
· 品牌：KONGSBERG Maritime
· 系列：K-Chief 500 / K-Chief 600 自动化系统机柜电源组件
规格参数
⚠️ 注：730475-D 在 Kongsberg 不同时期 BOM 中可能对应插框式开关电源（如 Mean Well / Emerson 定制贴牌 PSU）或 K-Chief 专用电源监测/分配板。以下按现场最常见的 24VDC 冗余开关电源模块版 列参，若为监测板参数会有差异（会注明）。
- 产品类型：K-Chief 系统 24VDC 冗余开关电源模块（或电源分配/监测单元 ELEMENTS-F2）
- Kongsberg 物料号：730475-D（ELEMENTS-F2 为配置/系列标识）
- 输入电压（AC版）：88–264 V AC，47–63 Hz（通用型）／船舶 100–120V AC / 200–240V AC 切换或自动范围
- 输入电压（DC版，较少）：40–60 V DC（船用 48V 母线→24V DC-DC）
- 输出电压：24 V DC ±1%（可调 ±10% 电位器典型）
- 输出电流：常见 10A / 15A / 20A per module（K-Chief 柜通常并两台做 1+1 冗余）
- 输出功率：240W / 360W / 480W（依具体 PSU 型号贴牌）
- 冗余功能：支持二极管 OR-ing 并机均流（外置或内置 OR-ing 二极管模块）
- 保护功能：输入过压/欠压、输出过流/短路/过温，自动恢复
- 告警输出：DC OK 继电器或集电极开路信号（常闭/常开可组态），送 K-Chief 电源监视点或 DI 卡
- 冷却方式：自然对流（无风扇）或温控风扇（依功率）
- 效率：≥88%～92%（典型开关电源）
- 隔离耐压：输入—输出 3kV AC（1min），输入—地 1.5kV AC
- 安装方式：35mm DIN 导轨（卡轨式 PSU）或插入 K-Chief 专用电源架/托架（依柜型）
- 工作环境：-25～+70℃（部分资料 0～+60℃ 需核对），湿度 5%～95% RH 非凝露
- 防护等级：IP20（模块本体，装于封闭控制柜）
- 认证：CE、DNV-GL、ABS、LR、BV（船级社），IEC 60945 / IEC 60533 EMC
- 尺寸（典型卡轨 PSU）：约 125(W)×124(H)×128(D) mm（依功率不同有差别）
- 若实为 ELEMENTS-F2 软件授权狗：则是 USB 或并行口加密狗，无电气参数，仅用于 K-Chief HMI/Engineering Tool 功能解锁
产品介绍
730475-D（ELEMENTS-F2）在 K-Chief 600 机柜里通常是给 RCU501/DCU501 及 Remote I/O（RMP201 系列等）供电的 24VDC 冗余电源——两台并机通过二极管模块 OR-ing，任一台故障不影响系统运行，故障信号送 DI 或就地告警继电器。Kongsberg 部分批次直接贴牌高品质工业电源（如 PULS / Mean Well / Phoenix Contact 船用级）加 Kongsberg 物料标签和测试，也有版本是带电压电流监视的电源分配板（Power Monitor Element）。
坦白讲这东西买来基本是做轮换备件——K-Chief 柜电源很少坏，但船上盐雾腐蚀端子或电解电容老化十几年后容量下降，整机停电等原厂发货不现实。有一点要注意：下单前确认旧件是 AC 输入（110/230V）还是 DC 输入（48V→24V），以及输出电流规格（10A/20A），别只看物料号——柜内两台并机建议买同品牌同型号成对换避免均流问题。
另外提醒：若您拿到手的”ELEMENTS-F2″是 USB 小铁片/并口狗（无接线端子），那就是 K-Chief Engineering Tool 或 HMI 的功能授权狗，不是电源——确认一下实物形态。
应用场景与行业案例
痛点切入（工程师视角）：
我在现场碰过一条散货轮 K-Chief 600 柜双电源之一 PWR LED 灭——量输入正常输出 0V，拆下听风扇有啸叫，输出电容鼓包。幸亏备件柜有块同型号 24V/20A 冗余 PSU，断电拔旧→装新→紧固端子→上电→DC OK 绿灯亮→清报警。另一台继续带载未影响任何 RMP/I-O 通信。这种 1+1 冗余设计就是为让你敢在线换。
典型场景：
- 商船/海工船 K-Chief 500/600 RCU/DCU 机柜供电：双 PSU 1+1 冗余供 RCU501、操作站、Remote I/O 机架
- 港口/岸基 K-Chief 模拟培训系统机柜：同样电源配置，陆用 AC 版
- Retrofit 老船升级：原装 PSU EOL，用同规格船用级工业电源（PULS CP 系列船用版等）加适配接线替代，需核对尺寸/DIN 安装/告警接点
- ：工程师站安装 K-Chief Configuration Tool 需插入 USB Dongle 解锁编辑功能
真实案例：
前年协助某集装箱船年度检验，开 K-Chief 600 主柜发现 #2 PSU “DC LOW” 黄灯常亮——量输出 23.2V（临界），另一台 24.1V 撑着。查铭牌是 Kongsberg 730475-D（230VAC→24V/15A）。订了块测好件，靠港期间：确认 #1 PSU 带全载 OK→断 #2 输入空开→拆旧→装新→合空开→双 DC OK 绿灯→清报警。没动任何 I/O 或 RCU。轮机长说早知电源电容有寿命该三年一换——其实留一块备件比事后全球调货快得多。
