描述
产品详情
· 型号：BALEXT-SMP
· 品牌：KOKUSAI（国际电气株式会社）
· 系列：BALEXT系列工业控制模块
规格参数
- 产品型号：BALEXT-SMP
- 品牌：KOKUSAI（国际电气株式会社，日本）
- 产品类别：输入/输出接口板卡（I/O Board）
- 功能定位：多通道信号采集与设备驱动
- 通道配置：多通道设计，支持同时连接多个输入/输出设备（具体通道数量需核对以原厂手册为准）
- 输入信号类型：数字信号（开关量、传感器状态等）、模拟信号（4-20mA、0-10V等连续变化信号，需核对以原厂手册为准）
- 输出信号类型：数字输出（继电器/晶体管）、模拟输出（4-20mA、0-10V等，需核对以原厂手册为准）
- 通信接口：支持以太网、串口（RS-232/RS-485）等（具体配置需核对以原厂手册为准）
- 隔离特性：具备输入/输出信号电隔离功能，提高系统稳定性和安全性
- 可编程性：支持用户根据应用需求进行自定义设置和逻辑控制
- 响应时间：毫秒级实时响应（需核对以原厂手册为准）
- 供电电压：24V DC（典型工业标准，需核对以原厂手册为准）
- 工作温度：0°C 至 +60°C（工业标准范围，需核对以原厂手册为准）
- 存储温度：-20°C 至 +70°C（需核对以原厂手册为准）
- 防护等级：IP20（机柜内安装，需核对以原厂手册为准）
- 外形尺寸：需核对以原厂实物为准
- 重量：需核对以原厂实物为准
- 安装方式：带接口底座安装（配套底座型号需核对）
- 关联型号：CXP-544A、KOMS-A2、SMPCONT-A3B（配套或同系列产品）
产品介绍

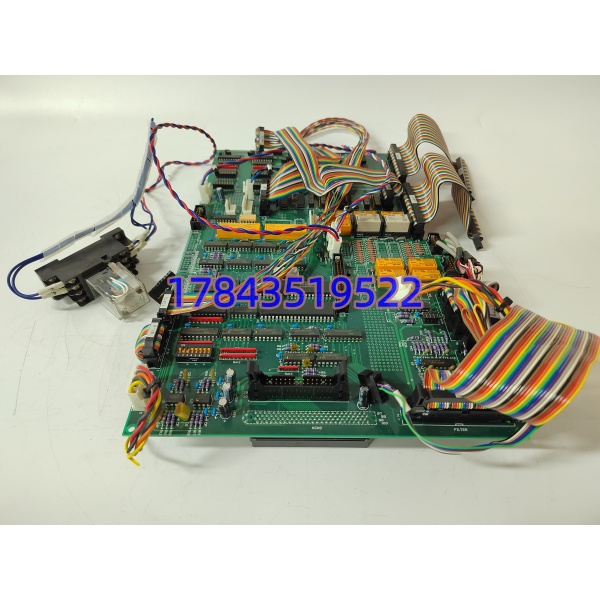

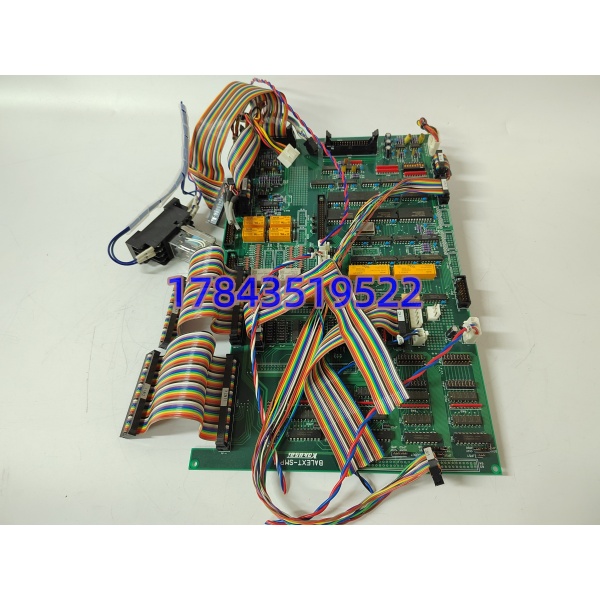

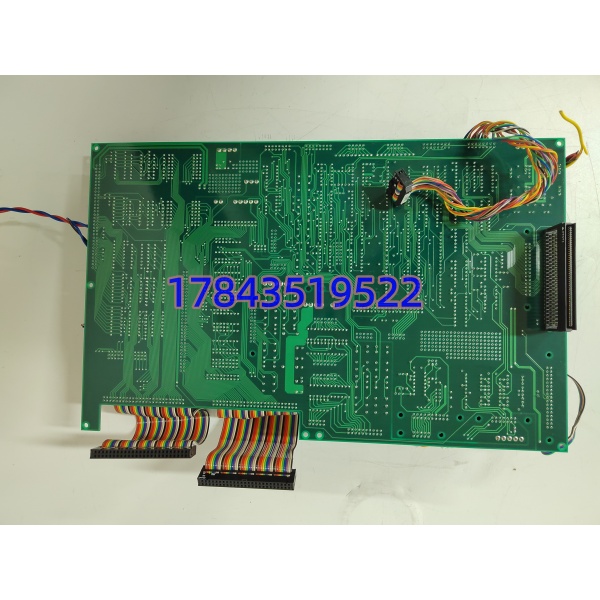

BALEXT-SMP是KOKUSAI（国际电气株式会社）推出的工业控制I/O接口板卡，属于BALEXT系列。它采用多通道设计，支持数字量和模拟量信号的混合输入输出，具备信号电隔离和反射信号处理功能，用于工业自动化系统中的现场设备连接和控制。
坦白讲，KOKUSAI这个品牌在国内的知名度不如西门子、三菱、欧姆龙这些主流日系品牌高，但在半导体制造设备、液晶面板生产线、精密机床等特定领域有一定应用。BALEXT-SMP这类模块通常是作为某套专用控制系统的组成部分出现的，而不是独立销售的通用PLC模块。我在现场接触过一些半导体设备的控制系统，里面的I/O板卡就是KOKUSAI的，接口定义和通信协议都是定制化的，跟通用PLC完全不同。
从现有信息看，BALEXT-SMP支持反射信号功能——这在半导体设备中很常见，比如光刻机的对准系统、检测系统的信号反馈，需要高速、精确的反射信号处理。模块带接口底座的设计说明它是插拔式结构，方便现场维护和更换。
应用场景与行业案例
痛点切入
凌晨2点接到电话，某液晶面板厂的光刻机突然报警”反射信号异常”，设备自动停机，整条产线停摆。操作员重启后问题依旧。赶到现场发现，控制柜里的KOKUSAI I/O板卡指示灯异常，反射信号回路中断。这种故障的致命性在于：光刻机是面板产线的瓶颈设备，停1小时损失几十万，而且这类专用设备的备件国内很难找到，订货周期动辄2-3个月。
典型场景
- 半导体光刻机信号接口：光刻机的对准系统、曝光剂量控制系统需要大量高速I/O信号，BALEXT-SMP作为反射信号处理模块，连接激光干涉仪、光电传感器等精密设备。非它不可的原因是半导体设备的I/O时序要求极高（微秒级），通用PLC模块无法满足。
- 液晶面板检测系统：面板产线的自动光学检测（AOI）设备需要同时采集多路CCD相机的触发信号和检测结果，BALEXT-SMP的多通道设计适合这种高密度I/O需求。反射信号功能用于处理检测光路的反馈信号。
- 精密数控机床：五轴加工中心的伺服驱动器、光栅尺、刀具检测传感器通过专用I/O板卡连接，BALEXT-SMP提供高速数字输入和模拟量输出，确保加工精度。日本机床厂商常用KOKUSAI的配套模块。
- 电子元件贴片机：SMT贴片机的吸嘴真空检测、元件视觉识别、贴装压力反馈等信号通过I/O板卡集中处理。BALEXT-SMP的隔离设计防止贴片头电机的电磁干扰串入信号回路。
- 工业机器人控制器：部分日系工业机器人的专用控制器内部使用KOKUSAI I/O模块，作为机器人与外部夹具、传送带、安全光幕的接口。
真实案例
2021年，我在江苏一家液晶面板厂处理过KOKUSAI I/O模块的故障。他们的8.5代线光刻机从日本进口，控制系统中使用了多块KOKUSAI BALEXT系列I/O板卡。某天夜班，光刻机的对准系统报”反射信号丢失”，设备无法完成套刻对准，整条产线被迫停机。
我赶到现场，检查发现BALEXT-SMP模块的一个数字输入通道指示灯不亮，用示波器测量该通道的输入信号，发现信号幅度正常（24V脉冲），但模块内部没有响应。进一步排查发现，该通道的光耦隔离器件因长期高频开关（对准系统每秒触发数百次）老化失效，导致信号无法传递到控制器侧。
更棘手的是，厂里没有任何KOKUSAI备件。联系设备原厂，被告知该模块已停产，建议升级到新一代控制系统，报价80万。最后通过国内一家专业半导体备件贸易商，找到一块同型号的二手BALEXT-SMP，价格3万，但成色未知。到货后上电测试，功能正常，更换后光刻机恢复运行。
设备主管后来跟我说：”这块板子不到一万块，但买不到的时候，80万的升级方案都得认。现在库里必须常备一块，哪怕只是二手的。有一点要注意：KOKUSAI的模块接口定义跟通用PLC完全不同，换的时候必须对照原厂接线图，接错一根线可能烧毁整块板。”
