描述
产品详情
· 型号：KFD2-UT2-Ex1
· 品牌：Pepperl+Fuchs（倍加福）
· 系列：K-System 隔离式安全栅
规格参数
- 输入信号：支持热电阻（Pt/Cu/Ni 等）、热电偶（B/E/J/K/N/R/S/T 等）、电位计（0–20 kΩ）及 -100–100 mV 电压
- 输出信号：0/4–20 mA 电流源或漏型输出，支持 NAMUR NE43 故障电流配置（如 21.5 mA）
- 供电电压：20–30 V DC，支持电源导轨（Power Rail）或端子 14+/15- 供电
- 隔离性能：输入、输出、电源三端隔离，有效抑制共模干扰与地环路
- 防爆等级：II (1)G [Ex ia Ga] IIC，本安侧可直连 Zone 0/1 区仪表
- 安全等级：符合 IEC/EN 61508/61511，最高可达 SIL 2 级应用
- 诊断功能：具备线路故障检测（LFD）与传感器断线/短路报警功能
- 配置方式：通过正面编程口连接电脑，使用 PACTware 软件设置量程与报警方向
- 接线端子：现场侧 1–4 号端子，控制侧 7–9 号端子，本安与非本安回路分区明确
- 安装尺寸：20 mm 宽 × 119 mm 高 × 115 mm 深，35 mm DIN 导轨卡装，防护等级 IP20
产品介绍
KFD2-UT2-Ex1 本质上是个带防爆证的万能温度变送器。它安装在安全区的机柜里，一头连着危险区的热电偶或热电阻，负责给传感器供电并把微弱的温度信号转换成标准的 4–20 mA 送给 DCS 或 PLC。
这玩意儿最大的作用是“隔离”和“限能”。它能把危险区和控制室的电路彻底隔开，就算现场线路短路打火，能量也被限制在点不着瓦斯的水平。相比老式齐纳栅，它不用专门接地，还能通过软件随便改量程，后期维护省心不少。

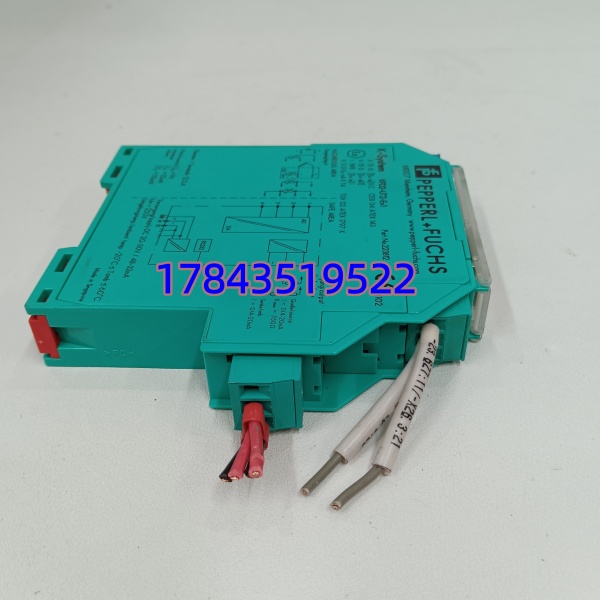

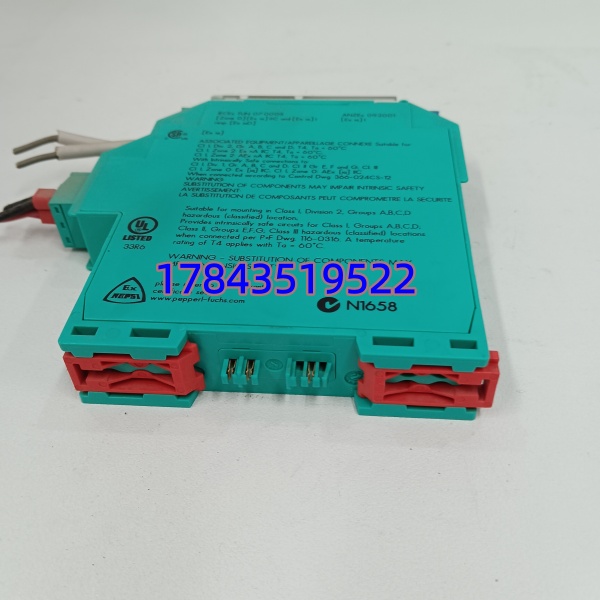

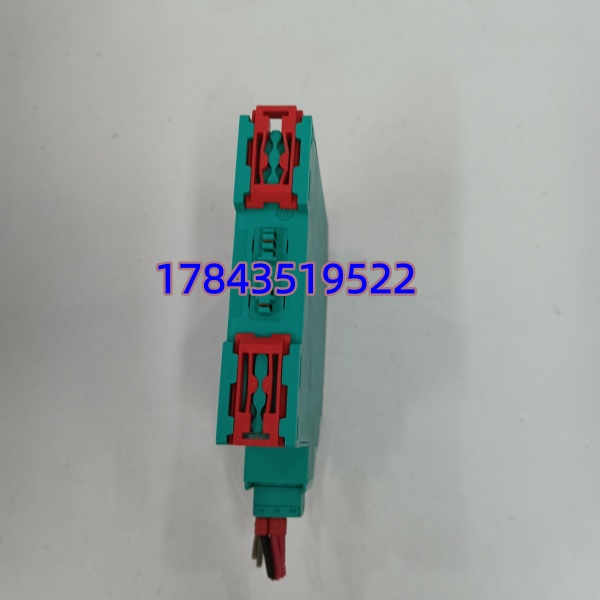

倍加福KFD2-UT2-Ex1温度安全栅
应用场景与行业案例
痛点切入
化工装置里最怕温度信号乱跳或者接地干扰。一旦安全栅选型不对，轻则读数不准，重则失去防爆保护。KFD2-UT2-Ex1 这种带隔离的栅子，就是为了解决现场干扰大、防爆要求高的问题。
典型场景
- 石化反应器测温：在加氢裂化装置中，给反应釜的热电偶配本安回路，防止强电窜入引爆氢气环境。
- 长输管道阀室：利用其三端隔离特性，解决阀室与中控距离远产生的地电位差干扰。
- 老旧装置改造：替换损坏的老款温变，利用其宽输入范围兼容旧传感器，不用改现场布线。
真实案例
某化工厂精馏塔顶温度经常波动报警，查了半天发现是安全栅接地没做好，引入了干扰。后来把老式齐纳栅全换成了 KFD2-UT2-Ex1，利用它的隔离特性切断了地环路，顺便统一了信号类型，温度曲线立马就稳了。
常见问题解答 (FAQ)
Q：现场是 Pt100 热电阻，怎么接线？
A：如果是三线制 Pt100，通常把两根同色线短接后接端子 1 和 2，另一根接端子 3。具体得看手册里的接线图，别接错导致测量偏差。
Q：换了新卡需要重新组态吗？
A：需要。这卡出厂默认设置不一定对得上你的传感器。得用 PACTware 软件连上编程口，把量程、传感器类型和报警方向（ upscale/downscale ）设好才能准。
Q：支持热插拔吗？
A：虽然结构上能直接拔插，但强烈建议断电操作。带电拔插容易产生火花或瞬态干扰，搞不好会烧坏接口或误触发联锁。
Q：坏了能不能随便找个同型号的替？
A：硬件型号一样可以直接替，但别忘了把组态参数重新下装进去。另外一定要核对防爆参数，不同后缀的本安能量限制可能不一样，混用会有安全隐患。
