描述
产品详情

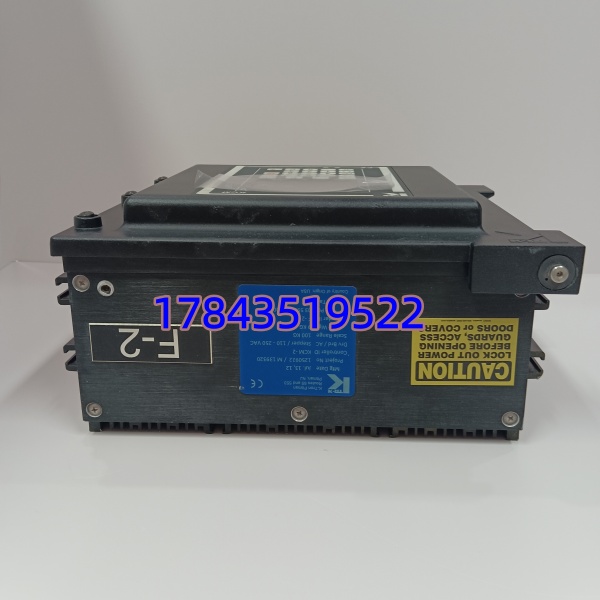

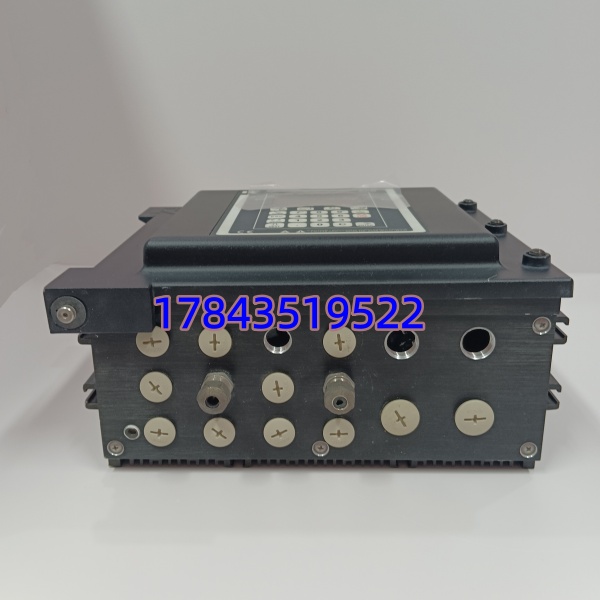

· 型号：KCM-2（K-Tron Control Module 2 / SmartConnex）
· 品牌：K-Tron（现 Coperion K-Tron，Hillenbrand 工业品牌）
· 系列：K-Tron SmartConnex — Feeder Control & Integrated Drive Module
规格参数
- 产品型号：KCM-2（Ordering Code 通常含供电/驱动/通信选项后缀，如 KCM-2-xxx）
- 制造商：K-Tron International Inc.（现 Coperion K-Tron 品牌）
- 模块类型：SmartConnex Feeder Control Module — 集成高精度称重处理 + 电机驱动
- 兼容喂料机：失重式(Loss-in-Weight)、容积式(Volumetric)、称重型皮带给料机、批量给料器
- 称重传感器接口：K-Tron SFT II / SFT III 数字 Smart Force Transducer（RS-485 数字链路，非模拟 mV/V）
- 称重分辨率：典型 1:1,000,000 以上（SFT 传感器配合 DSP 数字滤波），采样 ≥100 Hz
- 驱动类型支持：DC Motor Drive（450W / 1600W 两档）、Stepper Drive（≤110W）、Vibratory Drive（≤150W），依具体订购选项
- 驱动输出功率：DC Drive 最大 1.6 kW（高功率版），Stepper 50–110W，Vibratory 120–150W
- 电源输入：115 VAC 或 230 VAC（±10%），50/60 Hz；典型功耗依驱动类型 50–500VA
- 模拟输入：0–20mA / 4–20mA / 0–5V / 0–10V（外部设定值或远程给定），2 路
- 模拟输出：0–20mA / 4–20mA / 0–10V（瞬时流量或重量反馈），1–2 路
- 数字 I/O：DI × 4（启动/停止/清批等）+ DO × 3 继电器（运行/故障/批次完成）+ 4 路 OC 集电极开路
- 频率输入：0–20 kHz（编码器或测速发电机反馈，Max 12 VDC）
- 通信接口：标配 RS-232 + RS-485（Modbus RTU）；可选 Profibus-DP / DeviceNet / Ethernet/IP（需扩展卡或高配版）
- 本地 HMI：连接 K-Vision / KCU 操作面板（LCD + 按键），或通过前面板 mini-DIN/USB 口调试
- 存储：CompactFlash 插槽（配置/配方/日志存储，典型 128MB–8GB）
- 防护等级：控制电子 NEMA 4 / IP65（面板安装版），驱动部分通常 IP20 柜内
- 工作温度：0 °C ～ +50 °C，存储 -25 °C ～ +80 °C，湿度 5–95% RH 非凝露
- 安装方式：直接挂装于喂料机背部或独立控制柜内 DIN 导轨 / 背板，与喂料机一对一绑定
- 物理尺寸（约）：194(H) × 225(W) × 105(D) mm，重量 ≈1.5–2.0 kg（不含驱动散热片）
产品介绍
在某医药 API 配料线碰过：失重秤流量波动超限查了一圈，最终锁定是 KCM-2 内 DSP 对 SFT 传感器数字链路校验异常（板载时钟漂移致采样不同步）——重刷 CompactFlash 配置并更换模块后波动回归 ±0.15%。这东西跟普通重量变送器完全不同：它既要解 SFT 传感器的数字称重帧、跑失重算法、还要直接出 PWM/电压驱螺杆电机或发给外部 VFD，每台喂料机独享一块，是真正的单点故障(SPOF)。
从 ABC 分类放 A 类关键件（单价高但整台失重秤离了它变砖，高价值配方批次中断损失远超模块价）。好消息是每台喂料机独立控制互不牵连，坏一块只影响那条线。K-Tron 已被 Coperion 收购且 KCM-2 逐步被 KCM-III / SmartConnex 新代替代，老版新件稀缺——建议按每条关键配料线（或每 N 台同型喂料机）备 1 块经配置预灌录的冷备件，别等故障再找渠道。
应用场景与库存策略
新原厂盒装部分区域已 EOL / LTB，市面多为 New Surplus 或测试翻新品，交期不定。制药/食品配料线若 故障又无冷备——批次中断、清洗重新投料，高附加值 API 损失可达数万至数十万，GMP 偏差还得写调查报告。
- 制药/精细化工失重配料线（API 活性成分、催化剂精确投料 → 单台喂料机 闭环 PID 控制 SFT 传感器 + 螺杆电机）→ K-Tron 原生专用，SFT 数字协议不向下兼容普通重量变送器 → 建议按每线(或每 3–5 台同型喂料机)备 1 件冷备件（Buffer Stock），高价值批次线按 N+1 独立备
- 塑料改性/食品配料挤出线（多种助剂失重喂料 → 多台 并联经上位机汇总）→ 可全车间共享 1 块经兼容性验证的冷备件（注意不同驱动功率版不混用）→ 与设备维护班共用区域周转备件，VMI 代管降呆滞
- 老厂升级评估→ 新代 KCM-III 或 MT12 控制器物理尺寸与通信口不同，，升级通常需同步换喂料机控制箱或加装适配器 → 买前确认原系统是 而非 KCM-III
- 新建项目不适用（新线选 KCM-III / MT 系列）→ 此件仅供老厂 K-Tron SmartConnex 运维
真实案例：华东某外资药企某批次激素 API 配料线（3 台 T35 失重喂料机各配 ），主辅料喂料机中 #2 活性成分 开机自检报 “SFT Comm Timeout”——确认为模块 RS-485 驱动芯片老化（该批 2008 年投运）。库房恰有按 ABC 分类囤的冷备件（提前用 K-Vision 读入同版 .kcf 配置文件并核对驱动选项匹配），断电拔出旧模块插入新模块、恢复供电自动加载配置，8 分钟恢复批次运行（含物料校准复核）。事后查 Coperion 当地代理确认 基础版已入 LTB 窗口，随即追加 1 块密封保存。若无冷备需等贸易商调货约 3 周——该批次若中断重投料损失预估 >¥20 万 + GMP 偏差调查。
