描述
产品详情

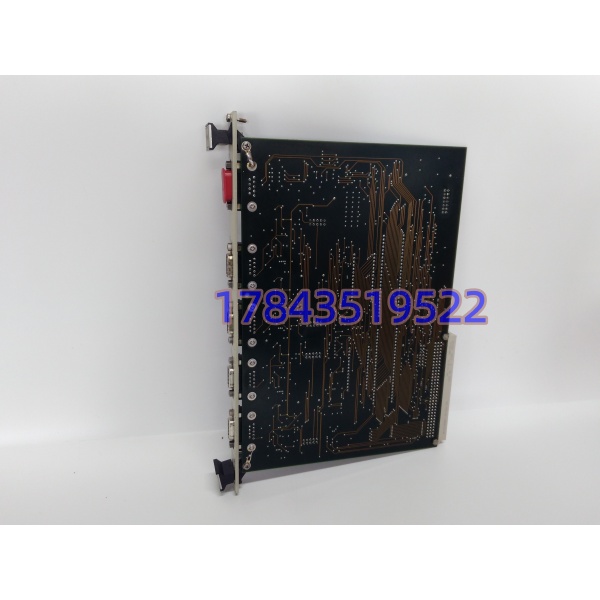

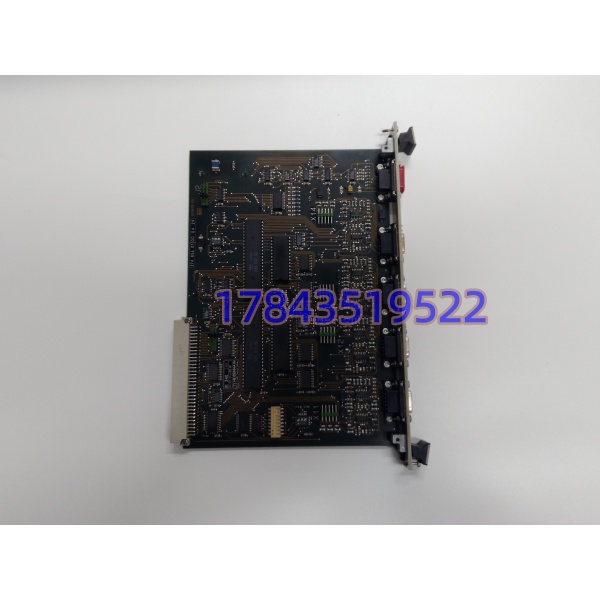

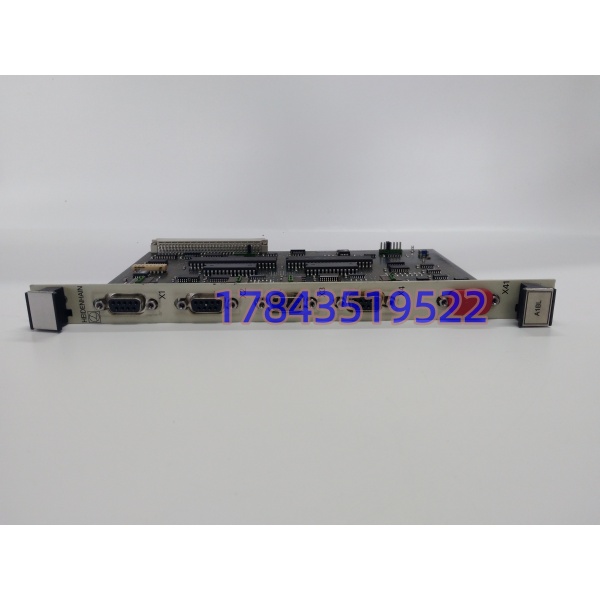

· 型号：IK340（ID.NR. 274873-02 / 270973-03 等）
· 品牌：HEIDENHAIN（海德汉）
· 系列：IK 系列 编码器接口/Systemmodul
技术参数
- 产品标识：IK340（海德汉官方目录中 IK 为接口/插补板族称，完整身份依赖 ID.NR. 刻号，单写 IK340 易混淆，采购必须以 ID.NR. 为准）
- 模块定位：编码器信号接收、插补、电平转换与协议桥接（非光栅尺本体，也非纯通信卡）
- 输入信号：1 Vpp 正弦/余弦（差分 A/B/Z）、TTL 增量、EnDat 2.2、SSI（具体通道数依 ID.NR. 子型号定，请以原厂手册为准）
- 输出信号：TTL 方波、插值后计数、RS422、部分版本带 EtherCAT/CANopen（270973-03 类）
- 供电电压：5 VDC ±5%（角度测量版）或 12 VDC 2A（Systemmodul 主板版），依子型号分歧较大
- 分辨率表现：配合 LS/LC 光栅尺可达 1 nm 显示分辨率（硬件插补倍频后，非单卡原生位宽）
- 通讯接口：RS232/RS422 基础调试口，部分工业 I/O 版带 EtherCAT、CAN、PROFINET
- 隔离与抗扰：通道级电气隔离设计，内置 EMC 滤波，符合 IEC 61131-2 工业环境参考
- 安装形态：两种并存——① 19″ 柜内 DIN 导轨模块（270973-03 类）；② CNC 系统内 Systemmodul 主板插卡（274873-02 类）
- 工作温度：0°C ~ +50°C（工业模块版），-20°C ~ +70°C（现场传感器版依资料源而异）
- 防护等级：IP20（柜内板卡） / IP64~IP67（若与编码器本体混称时）
- 物理尺寸：约 150×100×30 mm（274873-02 主板版）或 120×60×35 mm（角度模块版），重量 0.2~0.5 kg
- 合规：CE、RoHS，ISO 9001 制造体系，HEIDENHAIN 原厂校准追溯
产品介绍
从数控改造现场“光栅尺信号跑到 15 米外就歇菜”的痛点看，编码器本体没坏、差的是中间那张信号调理牌。IK340 就是海德汉 IK 家族里干这个活的代表——它坐在 CNC 与光栅尺（LS487/LC415 等）中间，把 1Vpp 微幅正弦做放大整形、插补倍频，或者把 EnDat 绝对式回传解包成位置值喂给 TNC 或外部 PLC。严格来说，“IK340”本身不是海德汉目录里一个封闭单机型号，而是贸易商把 IK 系列若干子卡（274873-02 系统主板、270973-03 I/O 模块、以及和 EXE610 插补盒搭配的接口卡）笼统叫出来的简称；你询价时光写 IK340，十个供应商回你三种东西。在某个老 TNC355 升级项目里碰到过，老师傅拿着一张标 的拆机板，结果 ID.NR. 是 274873-02 的 Systemmodul，插不进 DIN 导轨端子排，白等了清关两周。
这块板的采购价值是“遗产 CNC 续命”而非性能跃迁：现代 TNC620/640 把插补做进控制器了， 这类外置接口模块主要活在 90 年代到 2010 年前后出厂的机床备件池里。必须泼冷水——它对外依赖编码器电缆屏蔽层 360° 端接，柜内若和主轴变频器走同一线槽，正弦通道必拾噪丢计数；且不同 ID.NR. 子版本供电可能是 5V 也可能是 12V，盲接错电直接废板。交期上原厂早不单卖裸卡（多以维修置换走），欧仓库存参考 2~4 周调拨，国内现货多是拆机翻新，建议咬死 ID.NR. 刻号 + 上电读 HEIDENHAIN PWM20 诊断仪截图再付款。
替换与升级建议
✅ 直接替换
- 同 ID.NR. 子型号（如 274873-02 替 274873-02）：硬件布局、固件、连接器定义完全一致，关机拔插即用。工作量=停机 20 分钟换板+重校参考点。成本=单板价（拆机件波动极大）。
- HEIDENHAIN EXE 610 / EXE 120 插补盒（配合 做外挂）：若原系统本就是 +EXE 组合，单换其中坏件可单独采购，接口与电缆沿用。
⚠️ 软件兼容（需改组态/电缆）
- IK 系列邻近子型号（如 IK320 升 类）：信号处理逻辑近似，但 ID.NR. 不同意味着固件描述符和插补倍数默认值可能变，TNC 参数表里需重设 MP7600 系列插补系数，且 5V/12V 供电要核对电源跳线。工作量=工程师半天联调。
- 270973-03（EtherCAT 版 ）替老 RS422 版：物理安装兼容 DIN 导轨，但上位机要从串口轮询改 EtherCAT 从站 XML 挂载，PLC 程序里编码器功能块重写。
❌ 硬件不兼容
- 光栅尺本体（如 LS487、LC415）或旋转编码器（ECN/ERN）：虽然常被卖家混在“ 系统”里报价，但物理上是反馈源不是接口卡，绝不能互替。
- 第三方 PCIe 采集卡（如普通计数器卡）替 ：丢 EnDat 双向时钟时序和 1Vpp 自动增益，绝对式回零会失败。。
