描述
产品详情

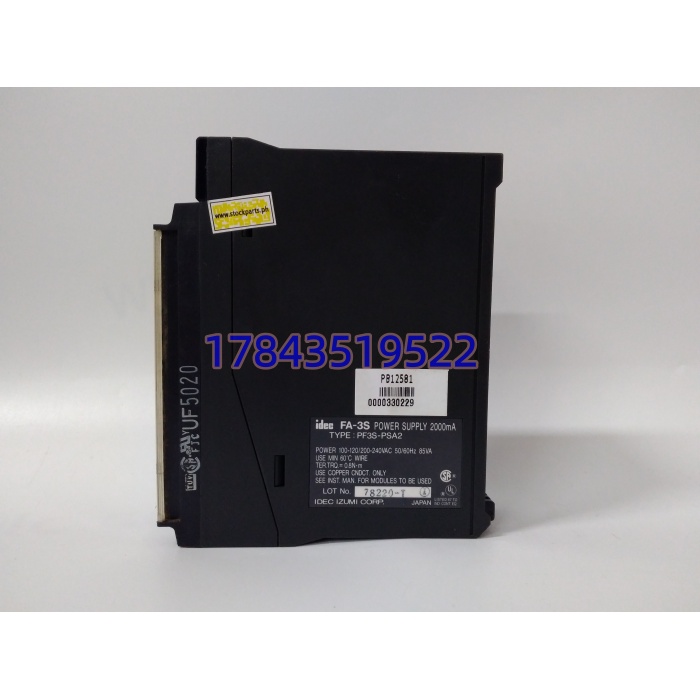

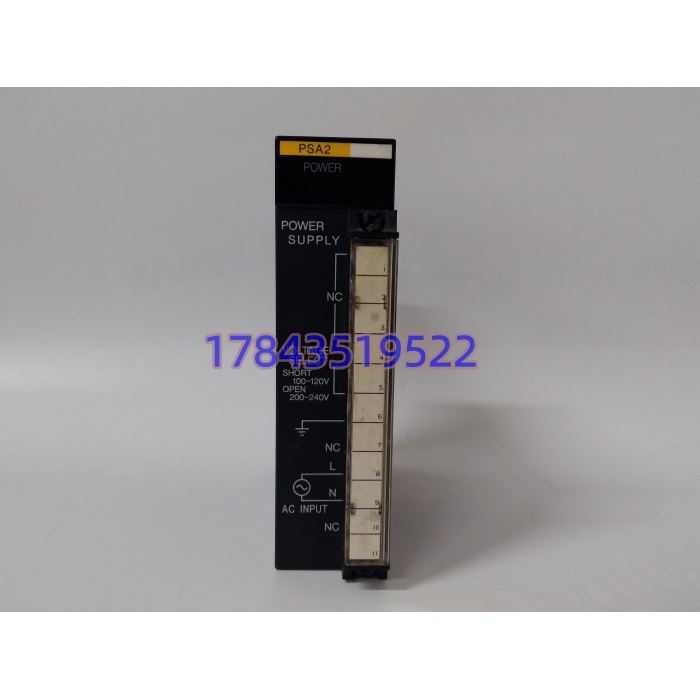

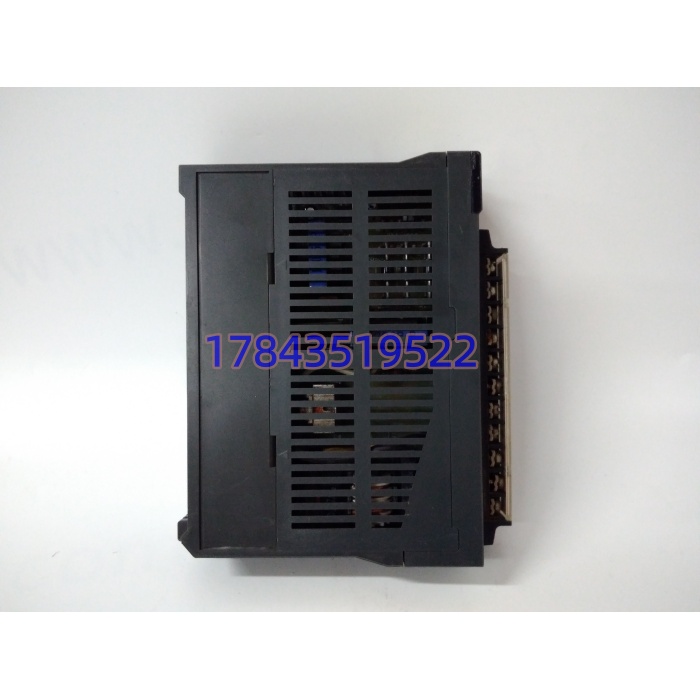

· 型号：PF3S-PSA2
· 品牌：IDEC（和泉电气）
· 系列：PF3 安全控制系统
规格参数
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 输入电压 | 100–240VAC，50/60Hz | 宽压自适应，全球通用 |
| 输出电压 | 24VDC ±5% | 给 PF3 CPU + I/O 统一供电 |
| 输出电流 | 2.0A 持续 | 峰值约 2.4A，短时过载不跳闸 |
| 纹波噪声 | <150mV p-p | 实测值，非典型值 |
| 效率 | ≥85%（230VAC 满载） | 比老款 PF3S-PSA1 高约 5% |
| 安全等级 | SIL3 / PL e | 符合 IEC 61508 / ISO 13849 |
| 保护功能 | 过流、过压、短路、过温 | 短路自恢复，无需手动复位 |
| 诊断输出 | Power OK 继电器触点 | 干接点 250VAC/2A，接入安全回路 |
| 安装方式 | 35mm DIN 导轨 | 卡扣式，徒手可拆 |
| 工作温度 | -20～+60℃ | 无风扇自然对流，机柜内实测 55℃ 仍稳 |
| 绝缘耐压 | 输入-输出 3kVAC，1分钟 | 工频耐压，防雷击浪涌 |
| 功耗/发热 | 典型 15W 损耗 | 密闭柜内注意通风，别贴着 PLC 挤 |
| 尺寸 | 约 45×99×114mm（W×H×D） | 窄体设计，省导轨空间 |
| 认证 | CE / UL / cUL / TÜV | 出口项目直接过审 |
产品介绍
PF3S-PSA2 不是普通开关电源，它是 IDEC PF3 安全控制系统的”心脏”。坦白讲，很多工程师第一次接触 PF3 时会觉得这电源贵得离谱——市面上 24V/2A 电源三四十块钱一大把，凭什么这个要四位数？原因在于它不只是供电，它本身就是安全链的一环。电源内部的 DC-DC 模块和诊断电路实时监控输出状态，一旦电压跌落或内部器件老化，Power OK 触点立刻断开，安全控制器收到信号后可以执行受控停机而非硬断电。这和普通电源”坏了就掉电”完全是两套逻辑。
和 Omron S8VK-S、Siemens SITOP PSU8600 这类通用安全电源比，PF3S-PSA2 的优势在于和 PF3 平台的原生配合：背板供电时序、上电自检顺序、故障代码上传，全是预置好的，不需要你在安全程序里额外写一段”电源监控”。缺点是绑定 PF3 生态，换别的 PLC 平台它就只是个贵电源。老实说，如果你的系统是 PF3 架构，别想省钱用第三方电源替代，安全认证过不了事小，出事了责任划分能把你拖垮。
应用场景与行业案例
我在现场遇到过最容易被忽略的问题：安全电源的诊断触点没人接。很多集成商为了省两根线，Power OK 触点悬空，结果电源内部 DC-DC 开始老化、输出电压从 24.1V 慢慢漂到 22.3V，PF3 CPU 还在跑，I/O 模块逻辑正常，但安全响应时间已经从 20ms 拉长到 50ms 以上。没人知道，直到一次急停触发后发现制动距离超了半米。
- 汽车焊装线安全门监控：PF3S-PSA2 给安全控制器和光栅供电，Power OK 触点串入安全回路，电源异常直接触发安全停机。
- 包装机械双手启动回路：窄体设计塞进紧凑电控柜，24V 输出给双手按钮模块和急停继电器统一供电。
- 物流分拣线区域防护：多台 PF3S-PSA2 分散布置，各自给就近的安全扫描仪供电，减少长距离 24V 压降。
- 食品饮料灌装线 CIP 清洗区：不锈钢柜内高温高湿，该电源 -20～60℃ 宽温特性扛得住每天两次蒸汽清洗的热冲击。
- 电梯安全控制柜：SIL3 认证直接满足 EN 81 电梯安全标准，不需要额外加隔离变压器。
前年去江苏一个汽车零部件厂，冲压线 PF3 安全系统半夜报警，CPU 绿灯闪但安全输出全断。查了一圈以为是 CPU 坏了，准备换件，结果我让电工量了一下电源输出端——23.1V，看着没问题，但 Power OK 触点已经断开。拆开电源外壳，DC-DC 模块输入端一颗电解电容顶部鼓包，容量只剩标称的 30%。换一块 PF3S-PSA2，上电自检 PASS，安全回路恢复正常。老师傅事后说：以前总觉得电源嘛，亮灯就行，这次算是记住了，安全电源的诊断触点不接等于没装。
