描述
产品详情

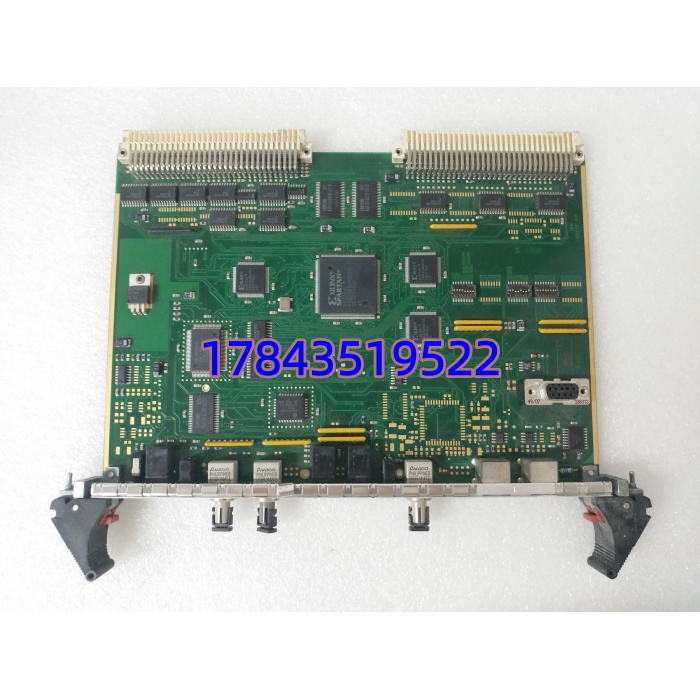

· 型号：SM128V（iba SM128V VME Interface Board）
· 品牌：iba (iba AG)
· 系列：iba VME Interface Modules for ibaPDA / ibaLogic — ibaNet connected
规格参数
- 产品类型：VMEbus 接口模块，用于 iba 过程数据采集系统（PDA）与 iba 现场前端模块间的光纤通讯桥接
- 适配系统：ibaPDA-Server 运行于 VME 主机或 PC（via 外接适配），配合 ibaFOB / ibaDAM / ibaPADU / ibaBM 等 ibaNet 设备
- 总线接口：VME 64x 标准（A24/A32 地址空间，D16/D32 数据，Slot 1 或从槽依系统架构），J1+J2 全针定义
- ibaNet 接口：2× 光纤端口（ST 或 LC 接头依版本，通常 ST 多模 62.5/125μm 或 50/125μm），ibaNet 协议（实时等时同步帧）
- 最大 ibaNet 节点：依拓扑，典型单光纤环/星 挂多台 iba 前端模块（具体上限需核对 ibaPDA 授权点数）
- 同步方式：支持 ibaNet 时钟同步（IRIG-B / PPS 可选经由前端或外部），保证多通道等时采样
- 采样/刷新率：典型过程数据刷新 ≤ 1 ms（依 ibaPDA 组态及前端模块类型），瞬态捕捉依前端模块能力
- 板载缓存：板载 FIFO / SDRAM 缓冲（容量依版本，用于抗 PC/VME 主机短时忙）
- 状态指示：前面板多色 LED — RUN / ERR / LINK / ACT（各 ibaNet 端口活动指示）
- 配置方式：通过 ibaPDA 软件自动识别或手动选择板型/基地址（DIP 开关或软件 Scan）
- 供电：+5 V DC 由 VME 背板供给，典型功耗 ≤ 8～12 W
- 机械尺寸：标准 VME 6U（233.35 × 160 mm），带面板固定螺丝
- 工作温度：0 … +55℃（工业级，少数版本宽温需核对）
- 湿度：10%～90% RH 无凝露
- 固件/驱动：需匹配 ibaPDA 软件版本（V7.x / V8.x 等），老版 SM128V 在新版 ibaPDA 中可能需固件更新—需核对
- 认证：CE（以 COC 为准）
产品介绍
iba SM128V 是 iba AG 专为 ibaPDA 在线数据采集与监测系统设计的 VME 接口卡。它插在 VME 机架（或经 PCI-VME 桥接工控机）里，一端走 VME 总线跟主机通讯，另一端通过双 ibaNet 光纤口连接 iba 现场前端模块（FOB/DAM/PADU 等），把高速采集的模拟量、数字量、编码器数据实时送 ibaPDA 做趋势记录、报警和报表。光纤 ibaNet 抗变频器、大电机启停的强电磁干扰，这是普通以太网或 RS-485 在现场做不到的。

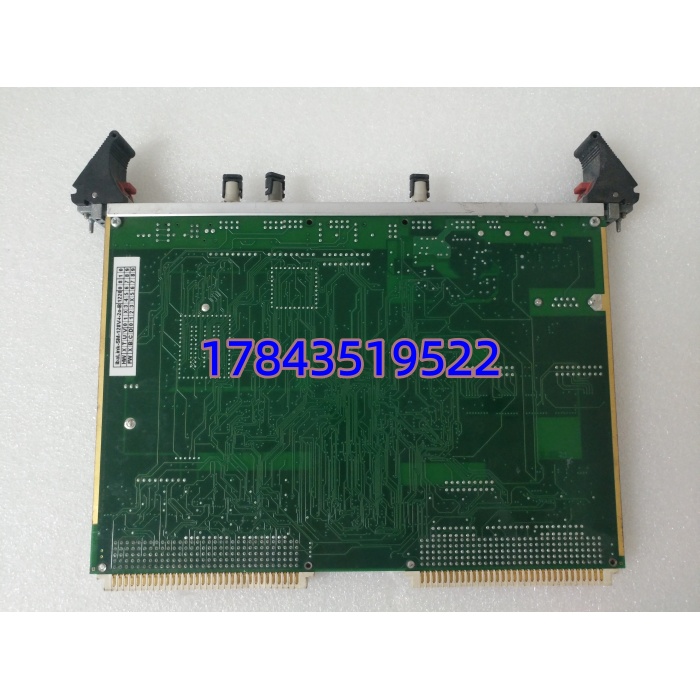

有一点要注意：SM128V 是 iba 私有生态专用件，不通用作 PLC/DCS 通讯卡。换板必须确保 ibaPDA 软件版本支持该硬件版本（老 SM128V 在新 ibaPDA V8 某些子版需固件升级），且 ibaNet 光纤类型（多模 ST 或 LC、波长 850nm）跟你现网前端模块一致。买前最好拍板子正反面照片（含 DIP 开关位置和标签）发卖家核对。
应用场景与行业案例
痛点切入
我在冷连轧某次测厚仪数据突然”冻结”，ibaPDA 报”VME Interface Timeout”。查下来是 板内 PLL 晶振温漂偏大，光纤 LINK 灯闪但数据帧校验失败——重启暂时恢复但半月后又挂。这种 iba 采集卡一坏，全产线工艺数据（厚度、张力、轧制力高频波形）丢失，事故分析没依据。老 iba 系统运行 10+ 年建议备一块同型号。
典型场景
- 冶金冷热连轧在线监测 — ibaFOB 采轧制力/张力/测厚仪高频信号， 负责 VME↔ibaNet 桥接进 ibaPDA 做趋势回放与质量判定
- 造纸/板纸机横幅定量扫描 — 扫描架编码器和 QCS 模拟量经 ibaDAM → ibaNet → 入 PDA，抗现场变频器干扰
- 汽车冲压线伺服压力曲线记录 — 高速采样（ms 级）保存每冲程压力-位移曲线，用于废品追溯和模具磨损分析
- 试验台/风洞瞬态数据采集 — ibaNet 等时同步保证多测点多通道时间对齐， 做主机接口
真实案例
华东某 1780 冷连轧，ibaPDA 系统运行第 11 年，某日趋势图全线变直线报”Interface Board Communication Lost”，重启 VME 主机短暂恢复。查 （6.750.xxx 版）光纤 LINK 亮但 ACT 不闪，置换备件（同型号 ，ibaPDA V7.12 兼容）插回 VME 槽，上电 ibaPDA 自动识别硬件，重建 ibaNet 链接，所有 FOB 通道数据恢复。之后把原板送 iba 授权服务商检测——晶振老化。仪控工程师感慨：”iba 这套采集卡十年不大坏，一坏就没历史数据，库房得留。”
