产品详情

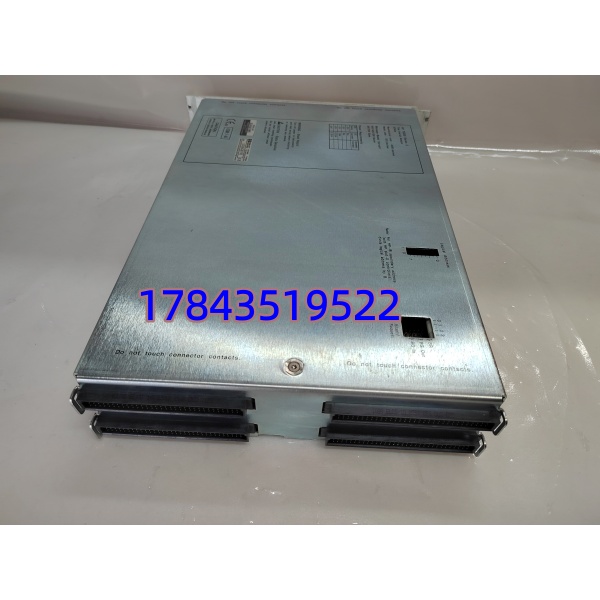

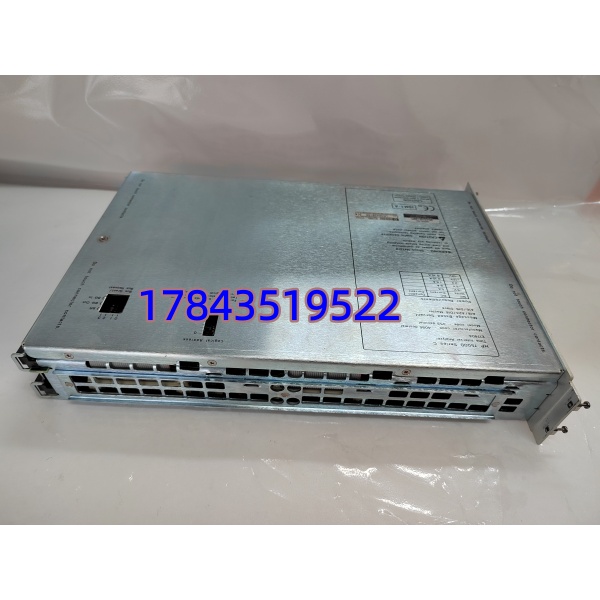

· 型号：E1740A
· 品牌：HP / Keysight（安捷伦/是德科技）
· 系列：HP 1740 系列 VXI 时间间隔分析仪（E1725x 系统核心测量模块）
规格参数
- 产品类型：VXI 时间间隔分析仪模块（Time Interval Analyzer, TIA）
- 完整型号：HP E1740A（后品牌变更为 Agilent / Keysight E1740A）
- VXI 规格：C 尺寸，双槽位（占用 2 个 VXI 插槽）
- 模块类型：消息型（Message-Based），可通过 VXI-11 / SCPI 远程编程
- 时间分辨率：50 ps LSB（最低有效位），单次触发
- RMS 分辨率：<100 ps RMS（典型）
- 最大测量速率：80,000,000 次测量/秒（连续边沿采样模式）
- 标准测量速率：6,500 次/秒（标准触发模式）
- 频率范围：DC 至 150 MHz（扩展）
- 时基稳定性：高精度内部时基（具体 ppm 值需核对手册）
- 数据捕获内存：512 K 数据点（板载循环缓存，支持分段存储与标记）
- 直方图容量：大容量，支持抖动直方图、眼图等统计分析
- 输入通道：2 路独立同步输入（双通道）
- 输入阻抗：50Ω / 1MΩ 可切换
- 输入电压范围：±2V（50Ω 模式）/ ±5V（1MΩ 模式）
- 触发模式：边沿触发、窗口触发、间隔触发、脉宽触发、状态触发等多种高级触发
- 触发计数器：256 级可编程触发计数
- 通信接口：VXIbus（消息型）、TTL 触发总线、ECL 触发总线
- 编程语言：SCPI（Standard Commands for Programmable Instruments）标准指令集
- 配套软件：E1741A 时间间隔分析软件（直方图/眼图）、E1747A 时序模式分析软件
- 兼容控制器：HP/Keysight VXI 机箱（E1421A、E8408A 等）、Slot 0 控制器（E1406A 等）
- 兼容开发环境：Keysight VEE、LabVIEW、MATLAB
- 供电：由 VXI 机箱背板供电（+5V DC 为主，典型功耗 <25W）
- 工作温度：0°C 至 +55°C
- 存储温度：-40°C 至 +70°C（部分资料标 +85°C）
- EMC 标准：IEC 61326 合规
- 尺寸：约 233.4 × 160 × 240 mm（W × H × D，C 尺寸标准）
- 重量：约 1.2 kg
- 认证：CE
- 状态：已停产（Discontinued），市场以原装拆机、翻新、库存品流通
产品介绍
E1740A 是 HP/Keysight 1740 系列 VXI 时间间隔分析仪的核心测量模块，插在 VXI 机箱里作为 E1725x 系统的一部分使用。它本质上是一台”皮秒级秒表”——两路独立输入通道可以精确测量信号之间的时间差（Time Interval）、脉冲宽度、周期、占空比、上升/下降时间，以及最关键的应用：时钟抖动（Jitter）和相位噪声分析。50ps 的分辨率意味着它能捕捉到肉眼和示波器根本看不到的时序偏差。
坦白讲，这模块不是工厂车间里天天用的东西，它是研发实验室、计量院、通信厂商测试台里的精密武器。如果你在做 SONET/SDH 光传输设备的抖动合规测试、PCIe 时钟分配验证、或者高速 ADC/DAC 的采样时钟分析，普通示波器带宽和采样率不够用时，E1740A 就是那个”最后一道防线”。有一点要注意：它是 VXI 消息型模块，不能独立工作，必须插在 HP/Keysight VXI 机箱里配合控制器和上位机软件使用，买之前确认你有机箱和 Slot 0 控制器。
应用场景与行业案例
我在测试实验室见过最典型的应用是光模块厂商验证 10Gbps SFP+ 光收发器的发射端抖动——示波器看眼图只能定性，E1740A 直接给出 RMS Jitter 和 Peak-to-Peak Jitter 的精确数值，还能做直方图统计看抖动分布是否符合 SONET 标准。
典型场景：
- 通信设备研发——SONET/SDH 光传输设备时钟同步精度验证，确保抖动 < 0.3 UI（Unit Interval）
- 半导体/IC 设计验证——高速 ADC/DAC 采样时钟抖动分析，PLL/VCO 相位噪声测量
- 数据存储设备测试——硬盘驱动器读写时序偏差分析，磁头定位精度验证
- 雷达/军工电子——脉冲雷达系统 PRF（脉冲重复频率）稳定性和同步精度测量
- 电力系统中继保护测试——高压断路器动作时序监测，确保多路开关量同步精度
真实案例：
某光通信公司研发 100G QSFP28 光模块，眼图测试中抖动裕量卡在规范边缘。团队用示波器等效时间采样看不出问题根源，后来把时钟信号接入 做抖动频谱分析，发现 2.5kHz 处有异常峰值——最终定位为电源纹波耦合进 PLL 参考时钟。加了 LDO 后抖动降了 40%，顺利过认证。工程师说：”示波器告诉你’有抖动’， 告诉你’抖动在哪、为什么’——这是根因分析工具。”
