描述
产品详情

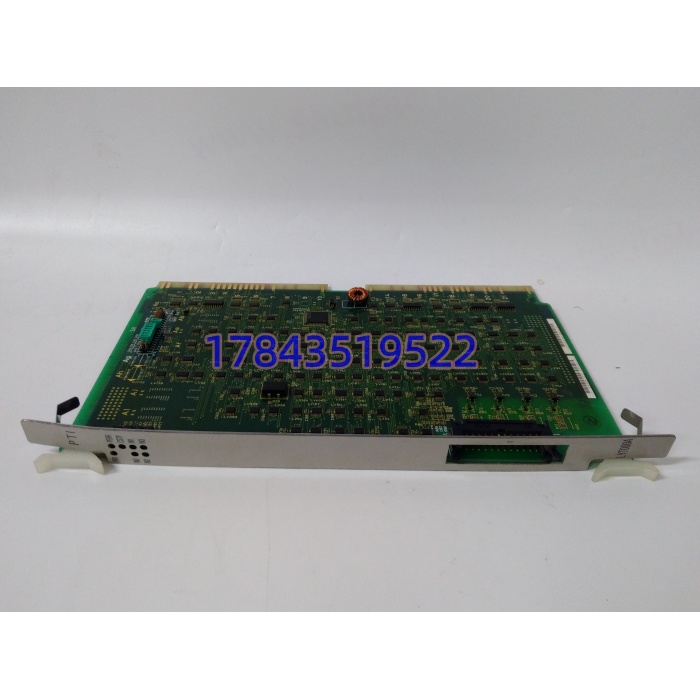

· 型号：LYT000A
· 品牌：HITACHI（日立）
· 系列：HIT6800（向下兼容 H-7000 LY 链路）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品类型 | 远程终端头站 / 链路主站（Link Master） |
| 系统归属 | HIT6800 PLC 远程 I/O 链；H-7000 老系统可混用 |
| 下游挂载 | LYR100A / LYR200A 等 LYR 系列远程站，单链最大 256 I/O 点 |
| 链路介质 | 同轴（BNC）或 光纤（ST），以实物标签为准，两版不通用 |
| 通信协议 | 日立专有 LY Fieldbus（非 Ethernet/IP，非标准 Modbus TCP） |
| 最大距离 | 2000 m（6,562 ft，中段加中继可延伸；各渠道一致） |
| 链路速率 | 10 Mbps（HIT6800 资料一致；老 H-7000 可能降速） |
| 供电 | 24V DC（±10%），典型 4-6W，由控制柜本侧电源引入 |
| 隔离 | 链路侧与背板侧光隔，1500VAC 级（以原厂手册为准） |
| 安装 | 35mm DIN 导轨，IP20 柜内，无风扇被动散热 |
| 工作温度 | -25℃ ~ +55℃（HIT6800 资料一致）；标 -40~+85 的多是输出模块错配数据 |
| 尺寸/重量 | 约 120×90×65 mm / 0.5-0.6 kg（渠道测量不一） |
| 状态指示 | 电源、链路同步、收发、故障 LED 组 |
| 生命周期 | 已停产，原厂新货无，渠道为 New Surplus / 翻新 / 二手 |
产品介绍
远程 I/O 头站这种东西，平时没人记得它，直到泵站那边 2000 米外的 DI 全变灰、CPU 报”link timeout”才知道要找它。在某个污水厂提标改造里碰到过：原 H-7000 系统同轴 LYT000A 用了十八年，BNC 头氧化接触不良，晚上雷雨后链路闪断，运维先换了两端终端电阻没用，最后拆开头站发现内部链路 PHY 芯片老化——板子没坏，是时钟抖到从站认不出主站。这种故障示波器挂同轴才能看出来，万用表量供电全正常。
严格来说，LYT000A 只在 HIT6800 的 LY 专用协议栈下完整支持 256 点汇聚和 10Mbps；拿它当”Modbus TCP 网关”用的商家文案，是把 PRONEX 系列以太网网关的功能张冠李戴。商业上这模块随 H-7000 退出主流后就没新货，现在买的每一块都是老设备续命权。同轴版和光纤版物理不互通，采购前必须拆旧件拍标签照片发供应商比对，光看型号下单大概率退换货。新项目别碰，老 HIT6800/H-7000 备件才值当。
替换与升级建议
| 目标型号 | 兼容级别 | 说明与成本影响 |
|---|---|---|
| LYT000A 同型号同介质（同轴/光纤一致） | ✅ 直接替换 | 断电→拔背板与链路头→同 DIN 位装回→上电自动重链（LYR 站无需重配）。工作量 0.5 人时，老系统续命首选 |
| LYT000A 跨介质版（同轴↔光纤） | ❌ 硬件不兼容 | 插座形态（BNC vs ST）和链路 PHY 都不同，强行转接需外加介质转换器，破坏链路确定性，不推荐 |
| | ⚠️ 软件兼容（需改架构） | 若现网允许把 LY 专用链迁到 Ethernet 远程 I/O，需重做 LYR 站固件与 CPU 侧 GSD/配置，工程量中，仅适合同步改造 |
| 非日立远程头（西门子 IM153 / 三菱 CC-Link 主站） | ❌ 不兼容 | 协议栈、介质、从站生态全换，等于重做分布式 I/O 层 |
