产品详情

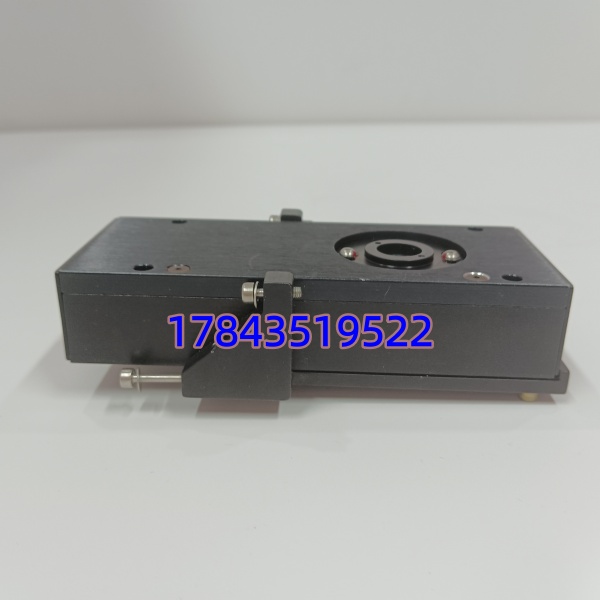

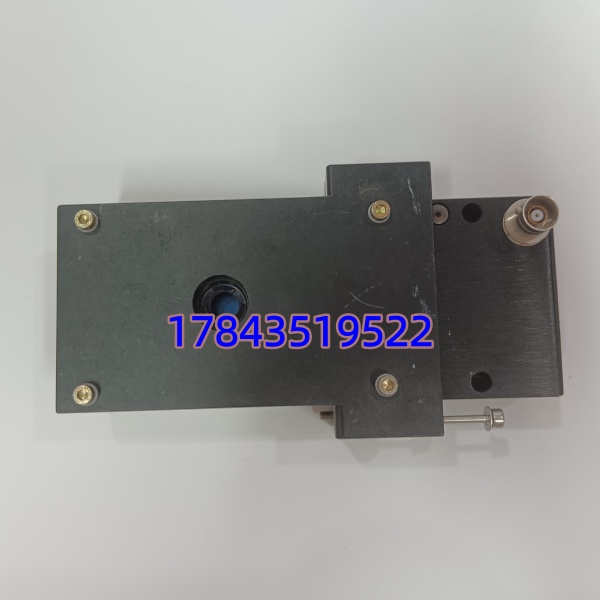

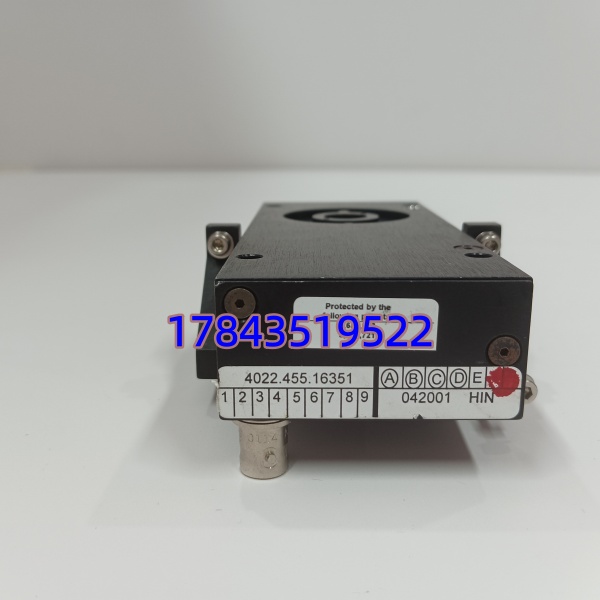

· 型号：DPEM-460A
· 品牌：Hinds Instruments（USA，现 J.A. Woollam Co. 关联产品线）
· 系列：DPEM-460 Series — Digital Polarization Ellipsometer / PEM Signal Conditioning Electronics
技术参数
- 产品型号：DPEM-460A（亦见 DPEM-460 无后缀，A 为修订版含固件/接口微调）
- 制造商：Hinds Instruments, Inc.（USA），部分流入 ASML / Canon / Nikon 光刻及检测系统 BOM
- 模块类型：数字偏振椭圆测量电子单元（PEM Lock-in Amplifier & Ellipsometric Parameter Calculator）
- 输入信号：2 路差分或单端光电探测器输入（典型 Si / InGaAs 探测器 AC+DC 耦合，BNC 接口）
- 配合器件：需与 Hinds PEM（Photoelastic Modulator，如 PEM-90 / I/FS50 等）同步参考输出联用
- 测量参量：椭偏角 Ψ 和 Δ（或 Stokes S₁/S₂/S₃ 依模式），相对相位延迟 δ
- 角度分辨率：Ψ 典型 ±0.01° RMS（依信号 SNR 及 PEM 设定）
- 解调方式：数字锁相放大，参考频率同步自 PEM 外部 REF BNC 或内部合成
- 模拟输出：前面板/背板 BNC ×2～4（Ψ out / Δ out / Raw AC / Raw DC 可选）
- 数字接口：RS-232（DB9）及 IEEE-488 GPIB（依具体选件），用于参数设定与数据读取
- 校准功能：前面板 CAL 按钮 + 背部 DIP Switch 组设定增益、时间常数、零点偏移、Factory Default 恢复
- 时间常数（τ）：可选 1 ms～30 s（多级切换，依面板或软件指令）
- 供电要求：±15 V DC（典型 ±15V @ 0.5A 每路）+ 5 V DC（逻辑），多通过机箱背板或外置线性电源供给
- 功耗：典型 ≤ 15 W
- 前面板指示：Power LED / Lock LED / Overload LED / CAL LED
- 工作温度：0℃～+50℃（实验室/机台内部环境），存储 -20℃～+70℃
- 相对湿度：≤80% RH（非凝露）
- 物理：通常 1/2～1U 独立机箱模块或 19″ 机架插件（133×229×44 mm 半高机箱常见），螺钉端子或 DIN 导轨安装变体存在
- 生命周期：EOL（已停产），原厂新件无供应，靠 NOS / 认证翻新流通
- 配套文档：原厂 Manual Hinds DPEM-460 OM、GPIB Command Set（部分在线可查 J.A. Woollam 支持页）
产品介绍
光刻机或椭偏膜厚检测仪突然偏振校准不过——先别直接判模块死刑，某个项目里碰到过 DPEM-460A 因机台五年未做零点校准导致 Δ 漂移超阈值，按背面 DIP 恢复 Factory Default + 执行 CAL 流程就好了。DPEM-460A 本质是带锁相放大的偏振信号解算电子单元：它跟 Hinds PEM（光弹调制器）同步参考频率，把探测器交流/直流分量解调成 Ψ、Δ 椭偏参数送主机，面板 BNC 还能实时监视原始信号，方便现场排查光路衰还是电路漂移。
采购端要留意两点：第一，Hinds 产品线已被 J.A. Woollam 整合，原厂对该老号标注 Obsolete，市面流通基本靠 NOS（未开封库存）或拆机测试 FRU——发货前会做加电信号自检 + PEM 同步锁定测试 + 零点漂移抽检，附报告；第二，严格来说 DPEM-460A 须配对应世代 PEM 参考频率使用（常见 50kHz / 42kHz / 84kHz），若您现系统用 DPEM-450 或早期模拟版，物理接口兼容但 GPIB 命令集/固件有差异，升级替换需确认上位机软件支持。旧模块铭牌拍清楚发客服核对再下单，避免 PEM 频率不匹配白跑一趟。
替换与升级建议
✅ 直接替换
- DPEM-460A ← DPEM-460（无后缀，早期 Rev）：硬件接口、PIN、供电全同，A 版通常修正某批次固件 BUG，直接插拔替换后执行 CAL 即可，无需改上位机配置
- ← 同完整号不同序列号批次（S/N 不同）——Drop-in 替换，建议迁移旧 DIP Switch 设置（拍照记录）
⚠️ 软件兼容（需确认上位机/固件）
- DPEM-450 → 升 ：物理 BNC/PEM REF/供电兼容，但数字接口 GPIB 命令集微调，老控制软件若硬编码旧命令需查 J.A. Woollam 迁移说明（通常向下兼容，个别需改 baud rate 或 GPIB primary address）
- 若您系统用的是早期纯模拟 PEM-Lock-in（Stanford SR830 + 分立光路）：不能直接替，需整体改为 Hinds DPEM 方案并改软件
❌ 硬件不兼容
- 非 Hinds 品牌偏振计/功率计电子单元——接口定义、REF 同步方式、标定曲线完全不同
- ASML 4022.455 激光模块（前问询过的）——两者虽同属光刻机 BOM 但功能无关，不可互替
无其他品牌平替。必须凭完整旧模块铭牌（含 S/N 及频率标注 42k/50k/84k 等）采购。
常见问题解答 (FAQ)
能——同型号不同批次直接替换。强烈建议换之前用手机拍下旧模块背部 DIP Switch 设置及 PEM REF 频率标注（通常贴在侧面），新板照原设置拨好再上电，开机做一次 CAL。
带校准证书吗？含 PEM 参考线吗？
渠道 NOS / 测试件附功能测试报告及外观检查记录，原厂新校准证书视货源情况单独说明。报价不含 PEM REF 同步线（BNC-BNC）及外置 ±15V 电源，如有需要另配。
是全新的还是测过的？有质保吗？
原厂 EOL，流通为 NOS 未使用库存或拆机认证测试 FRU。发货做上电自检 + PEM 锁定测试 + 零点漂移抽检，店铺质保 12 个月（非 Hinds/J.A. Woollam 原厂保）。
我的系统是 ASML / Canon 光刻机，兼容吗？
Hinds 曾作为若干代光刻对准/偏振监测子系统 FRU 进入 ASML / Canon BOM，物理与电气兼容——但必须确认您机台 BOM 明确列此号（或等价替代批准单），无正式 ECN 不建议私自换不同后缀。
LOCK LED 不亮代表模块坏吗？
不一定。LOCK LED 灭说明未锁定 PEM REF 信号：先查 PEM 调制器是否上电、REF BNC 线通断、REF 频率是否匹配背面 DIP 设定（42k/50k/84k），确认 REF 信号 >200mVpp 到 REF IN 再疑模块故障。
